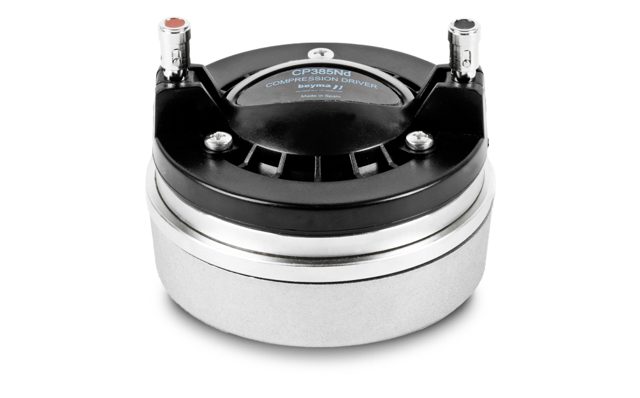

BEYMA CP-385Nd
BEYMA CP-385Nd — 1" / 1 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
70 W AES - 800 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0023
Dokumente
BEYMA CP-385Nd — 1" · Kompressionstreiber · Neodym-Magnet
70 W AES · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 70 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.3 kg
- Einbautiefe: 76.5 mm
- Frequenzbereich: 800 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KD-BEY-0023
Beyma CP-385Nd: leichter 1"-Neodym-Kompressionstreiber mit 70 W AES bis 20.000 Hz
Wer einen 1"-Treiber sucht, der Belastbarkeit und Gewicht in ein vernünftiges Verhältnis bringt, landet schnell beim CP-385Nd. Beyma setzt hier auf einen Neodym-Magneten, wodurch der komplette Treiber inklusive 1,75"-Schwingspule nur 1,3 kg wiegt. Die Belastbarkeit liegt bei 70 W AES an 8 Ω, der Übertragungsbereich reicht von 800 Hz bis 20.000 Hz.
Die CP-Serie ist Beymas Baureihe für professionelle Hochtonarbeit, und der CP-385Nd deckt darin die Klasse der 1"-Treiber mit 1,75"-Schwingspule ab. Diese Kombination ist im PA-Bau bewährt: Die Spule ist groß genug, um Wärme über eine ordentliche Fläche abzuführen, und die Membran bleibt klein genug für eine saubere Wiedergabe bis an die obere Hörgrenze. Der Antrieb liefert ein BL von 7,5 Tm, die Einbautiefe beträgt kompakte 76,5 mm.
Einsatz und Gehäuse
Typischer Einsatz ist das Zwei-Wege-Topteil mit einem 10"- oder 12"-Konus, bei dem der Treiber den gesamten Bereich oberhalb der Trennung übernimmt. Die untere Grenze von 800 Hz ist als Grenze zu verstehen, nicht als Trennfrequenz: Mit steiler Filterung sollte der Hochpass mindestens eine Oktave darüber sitzen, dann bleibt die Membranauslenkung im sicheren Bereich und die 70 W AES lassen sich auch ausnutzen.
Für die Hornwahl steht das 1"-Sortiment offen. Bei 42.audio kommen etwa das 18Sound XR1064 Alu für engere Abstrahlung, das 18Sound XT1086 Alu für breitere Abdeckung oder das Celestion H1-9040P in Frage, außerdem die Beyma-Hörner aus der Kategorie Hörner & Waveguides. Mit 1,3 kg belastet der Treiber auch ein leichtes Kunststoffhorn nicht über Gebühr, was bei Flugsystemen und mobilen Boxen zählt.
Worauf du achten solltest
- Neodym-Magnet: nur 1,3 kg Gesamtgewicht, ideal für mobile und geflogene Systeme.
- 70 W AES an 8 Ω: passt zu üblichen Zwei-Wege-Topteilen mit Aktivweiche.
- 1,75"-Schwingspule: gute Wärmeabfuhr für die Leistungsklasse.
- Einbautiefe 76,5 mm: braucht wenig Platz hinter dem Horn.
- Untere Grenze 800 Hz: Trennung deutlich darüber mit steiler Flanke.
Häufige Fragen
Wo liegt der Unterschied zum SMC-225Nd?
Beide sind 1"-Neodym-Treiber mit 1,75"-Schwingspule, aber der CP-385Nd ist mit 70 W AES deutlich höher belastbar und bringt mit 1,3 kg mehr Magnetmaterial mit. Der SMC-225Nd ist die leichtere Wahl für kleinere Systeme, der CP-385Nd die robustere für PA-Betrieb.
Wie tief kann ich den CP-385Nd trennen?
Die untere Grenze von 800 Hz markiert das Ende des nutzbaren Bereichs. Mit einem Hochpass von 24 dB/Oktave sollte die Trennung mindestens eine Oktave darüber liegen; flachere Filter erfordern noch mehr Abstand.
Welcher Verstärker ist sinnvoll?
Ein 8-Ω-Kanal mit einer Leistung in der Größenordnung der 70 W AES, im Aktivbetrieb mit Limiter. Mehr Endstufenleistung bringt bei Kompressionstreibern selten mehr Pegel, aber deutlich mehr Risiko für die Schwingspule.
Beyma CP-385Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-385Nd ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-385Nd mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 800 Hz |
| Antriebsfaktor BL | 7,5 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CP |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 76.5 |
| Gewicht (kg) | 1.3 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 800 |
| BL (Tm) | 7.5 |
