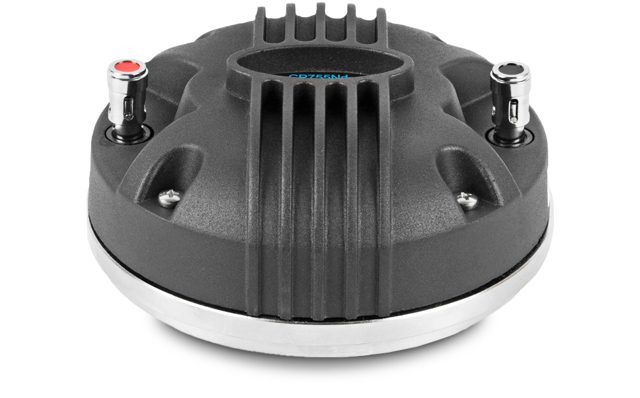

BEYMA CP-755Nd
BEYMA CP-755Nd — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber · Neodym-Magnet
60 W AES - 600 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0008
Dokumente
BEYMA CP-755Nd — 1.4" · Kompressionstreiber · Neodym-Magnet
60 W AES · Frequenzbereich 600 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.85 "
- Belastbarkeit: 60 W AES
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 2.9 kg
- Einbautiefe: 66 mm
- Frequenzbereich: 600 – 20000 Hz
Serie: CP · Artikel-Nr: 42A-CHS-KD-BEY-0008
Beyma CP-755Nd: 1,4"-Neodym-Kompressionstreiber, 2,85"-Spule, 60 W AES ab 600 Hz
2,9 kg für einen Kompressionstreiber mit 2,85"-Schwingspule und 1,4"-Hornanschluss: Das ist die Kernaussage des Beyma CP-755Nd. Der Neodym-Magnet macht möglich, was mit Ferrit mehr als das Doppelte wiegen würde, und trotzdem bringt der Antrieb ein BL von 11,5 Tm auf. Der Treiber arbeitet an 8 Ω, verträgt 60 W AES und überträgt von 600 Hz bis 20.000 Hz.
Das 1,4"-Format sitzt zwischen den kleinen 1"-Treibern und den großen 2"-Modellen und ist für viele Entwickler der sinnvollste Kompromiss: tief genug trennbar für ein Zwei-Wege-Topteil mit großem Konus, aber mit deutlich weniger Halsdurchmesser als ein 2"-Treiber, was der Wiedergabe in den obersten Oktaven zugutekommt. In der CP-Serie ist der CP-755Nd das Neodym-Gegenstück zum CP-755Ti mit identischem Spulendurchmesser.
Einsatz und Gehäuse
Der CP-755Nd ist ein Kandidat für Topteile mit 12"-Tieftöner oder einem größeren Konus, für geflogene Zwei-Wege-Systeme und für mobile Boxen, bei denen jedes Kilo auf der Bühne zählt. Mit nur 66 mm Einbautiefe kommt er auch in flachen Gehäusen unter.
Als Hörner passen alle 1,4"-Modelle: Bei 42.audio etwa das 18Sound XR1464C für gerichtete Abstrahlung, das 18Sound XR1496C für breitere Abdeckung, das 18Sound XT1464 oder das kompakte 18Sound XG14 Alu; Beyma-Hörner findest du in der Kategorie Hörner & Waveguides. Die untere Grenze von 600 Hz ist bei der Trennung mit Abstand zu behandeln: Bei 24 dB/Oktave sollte der Hochpass eine Oktave darüber liegen, bei großem Horn und moderaten Pegeln geht es etwas tiefer. Die 60 W AES verlangen im Aktivbetrieb einen Limiter, passiv einen sauber berechneten Hochpass mit Schutzkondensator.
Worauf du achten solltest
- Neodym-Magnet: 2,9 kg statt Ferrit-Gewicht, mit BL 11,5 Tm dennoch kräftiger Antrieb.
- 1,4"-Hornanschluss: tiefe Trennung möglich, saubere Höhen bis 20.000 Hz.
- 2,85"-Schwingspule: thermische Reserve für Dauerbetrieb.
- Einbautiefe 66 mm: sehr flach, passt in schmale Topteile.
- 60 W AES an 8 Ω: Limiter oder Schutzkondensator einplanen.
Häufige Fragen
CP-755Nd oder CP-755Ti, welcher ist besser?
Beide teilen sich Halsgröße und 2,85"-Schwingspule. Der CP-755Nd ist mit 2,9 kg die deutlich leichtere Neodym-Variante mit stärkerem Antrieb, der CP-755Ti die schwerere Ferrit-Version. Für mobile und geflogene Systeme spricht das Gewicht klar für den Nd.
Welcher Verstärker ist passend?
Ein 8-Ω-Kanal in der Leistungsklasse der 60 W AES, im Aktivbetrieb mit Limiter. Kompressionstreiber brauchen wegen ihres hohen Wirkungsgrads wenig Leistung; Übermaß gefährdet nur die Spule.
Wie tief darf die Trennung liegen?
600 Hz ist die Untergrenze des Übertragungsbereichs. Mit steilem Hochpass sollte die Trennfrequenz mindestens eine Oktave darüber sitzen; nur mit sehr großem Horn und geringen Pegeln kann man näher heran.
Beyma CP-755Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der CP-755Nd ist ein 1,4-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA CP-755Nd mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 600 Hz |
| Antriebsfaktor BL | 11,5 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | CP |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Frequenz von (Hz) | 600 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.85 |
| Einbautiefe (mm) | 66 |
| Gewicht (kg) | 2.9 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 600 |
| BL (Tm) | 11.5 |
