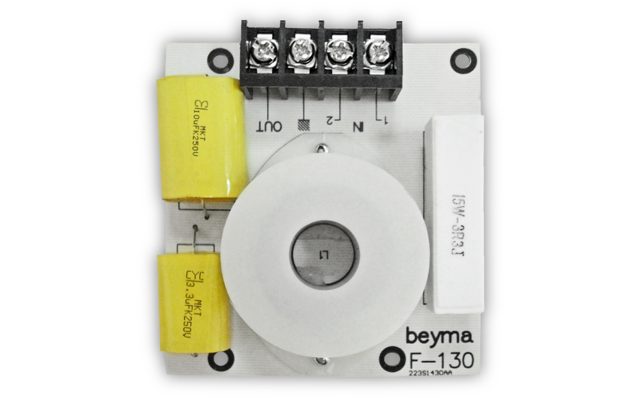

BEYMA F-130
BEYMA F-130 — Frequenzweiche
300 W AES
Art.-Nr.: 42A-CHS-FW-BEY-0007
Dokumente
BEYMA F-130 — Frequenzweiche
300 W AES
Technische Daten
- Belastbarkeit: 300 W AES
- Gewicht: 1 kg
Serie: F · Artikel-Nr: 42A-CHS-FW-BEY-0007
Beyma F-130: passive Zweiwege-Weiche, 300 W AES, für Beyma-Chassis
Mit der F-130 bietet Beyma ein zweites Modell seiner F-Serie an, das in Belastbarkeit und Gewicht der F-100 entspricht: 300 W AES und 1 kg. Der Unterschied zwischen beiden Weichen steckt nicht in der Leistungsklasse, sondern in der Abstimmung, also darin, für welche Tieftöner und Hochtöner Beyma die Filter ausgelegt hat. Wer eine passive Zweiwege-Box mit Beyma-Chassis plant, wählt deshalb nicht nach der Nummer, sondern nach der vom Hersteller vorgesehenen Chassis-Kombination.
Eine passive Weiche ist mehr als ein Paar Filter. Die Bauteile müssen so gewählt sein, dass die Summe aus Tief- und Hochtonzweig im Übergangsbereich weder ein Loch noch eine Überhöhung erzeugt, und dass die Phasenlage beider Zweige dort zusammenpasst. Dazu kommt die Impedanzkorrektur, denn die ansteigende Impedanz eines Tieftöners durch seine Schwingspuleninduktivität würde ein einfaches Filter sonst nach oben verschieben. All das steckt in der Abstimmung der F-130 auf ihre Chassis.
Einsatz und Gehäuse
Die F-130 ist für passive Zweiwege-Lautsprecher aus dem Beyma-Programm gedacht, wie sie als Bühnenmonitore, kompakte Fullrange-Boxen oder Installationslautsprecher gebaut werden. Ein Kanal der Endstufe versorgt die Weiche, die Weiche versorgt beide Chassis. Die 300 W AES der Weiche solltest du im Verhältnis zu den Chassis sehen: Ist der Tieftöner belastbarer, begrenzt die Weiche, ist er schwächer, begrenzt das Chassis. In beiden Fällen ist ein Limiter im Signalweg der bessere Schutz als das Vertrauen auf Nennwerte.
Montiere die Platine mit Abstand zum Magnetsystem des Tieftöners, denn Spulen im Streufeld eines Magneten ändern ihre Induktivität. Verwende für die Zuleitungen einen Querschnitt, der zur Leistung passt, und sichere die Kabel gegen Vibration. Nach dem Aufbau zeigt eine Messung des Frequenzgangs, ob der Übergang zwischen beiden Chassis so aussieht, wie Beyma ihn geplant hat. Die Daten der passenden Chassis findest du in der Chassis-Datenbank von 42.audio.
Worauf du achten solltest
- Beyma F-Serie, passive Zweiwege-Weiche mit 300 W AES.
- 1 kg Gewicht, kompakte Platine für Monitore und kleine Boxen.
- Andere Abstimmung als die F-100, Auswahl nach Chassis-Kombination.
- Spulen mit Abstand zum Magneten des Tieftöners montieren.
- Frequenzgang nach dem Aufbau im Übergangsbereich messen.
Häufige Fragen
F-100 oder F-130, welche brauche ich?
Das entscheidet die Chassis-Kombination, nicht die Belastbarkeit, denn beide sind mit 300 W AES identisch ausgelegt. Beyma sieht jede der beiden Weichen für bestimmte Tief- und Hochtöner vor. Nenne 42.audio deine geplanten Chassis, dann lässt sich die Zuordnung klären.
Kann ich die Trennfrequenz der F-130 ändern?
Nicht ohne die Bauteile zu tauschen. Eine passive Weiche ist fest abgestimmt, und jede Änderung an einem Bauteil verschiebt Filterpunkt, Pegel und Phasenlage gleichzeitig. Wer flexible Trennfrequenzen braucht, ist mit einer aktiven Lösung besser bedient.
Wie viel Verstärkerleistung verträgt die Weiche?
Sie ist mit 300 W AES angegeben. Die Endstufe darf durchaus mehr Leistung haben, solange ein Limiter oder eine vernünftige Aussteuerung dafür sorgt, dass Weiche und Chassis nicht dauerhaft über ihrer Belastbarkeit betrieben werden.
Bei 42.audio bekommst du den BEYMA F-130 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Crossover |
| Serie | F |
| Belastbarkeit (W) | 300 |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 1 |
