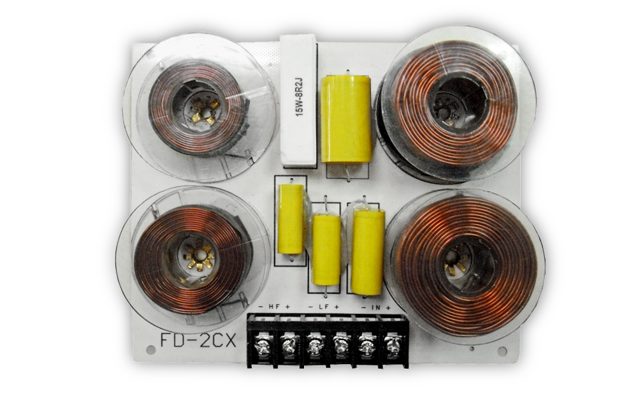

BEYMA FD-2CX
BEYMA FD-2CX — Frequenzweiche
500 W AES
Art.-Nr.: 42A-CHS-FW-BEY-0004
Dokumente
BEYMA FD-2CX — Frequenzweiche
500 W AES
Technische Daten
- Belastbarkeit: 500 W AES
- Gewicht: 1 kg
Serie: FD · Artikel-Nr: 42A-CHS-FW-BEY-0004
Beyma FD-2CX: passive Weiche für Beyma-Koaxialchassis, 500 W AES
Das CX im Namen steht für Koaxial, und genau dafür ist die Beyma FD-2CX gemacht: eine passive Zweiwege-Weiche, die Tieftonkonus und Kompressionstreiber eines Beyma-Koax an einem einzigen Endstufenkanal betreibt. Mit 500 W AES Belastbarkeit und 1 kg Gewicht ist sie für den Einsatz in PA-Monitoren und Fullrange-Boxen ausgelegt, in denen der Koax den kompletten Frequenzbereich abdeckt.
Koaxialchassis stellen an eine Weiche besondere Anforderungen. Der Kompressionstreiber sitzt im Zentrum des Konus und strahlt durch dessen Trichter oder ein kurzes Horn ab, was seinen Frequenzgang und seine Impedanz beeinflusst. Außerdem ist der Pegelunterschied zwischen Hochtöner und Konus bei Koaxen typischerweise groß, und die Phasenlage beider Zweige muss am Übergang stimmen, sonst zeigt sich eine Kerbe im Frequenzgang. Beyma hat die FD-2CX auf die eigenen Koaxialchassis abgestimmt, und dort gehört sie hin.
Einsatz und Gehäuse
Klassische Anwendungen sind Bühnenmonitore, bei denen ein Koax wegen seines Punktschallquellen-Charakters und der geringen Bautiefe besonders beliebt ist, sowie kompakte Fullrange-Boxen für Installationen und mobile Beschallung. Die passive Weiche macht die Box zu einem Einkanal-System: Endstufe an die Weiche, Weiche an die beiden Anschlüsse des Koax. Das erspart DSP-Preset, zweiten Endstufenkanal und die Gefahr, Konus und Hochtöner beim Verkabeln zu vertauschen.
Welches Beyma-Koaxialchassis die FD-2CX vorsieht, klärst du vor dem Kauf, denn der Pegelabgleich passt nur zu den gedachten Kombinationen. Die Daten der Koaxe stehen in der Chassis-Datenbank von 42.audio. Für das Gehäuse zählen die Thiele-Small-Parameter des jeweiligen Koax, die Weiche selbst hat auf das Volumen keinen Einfluss. Die Platine sitzt im Gehäuse fest verschraubt und mit Abstand zum Magneten.
Worauf du achten solltest
- Passive Zweiwege-Weiche für Beyma-Koaxialchassis, 500 W AES.
- 1 kg Gewicht, kompakt genug für Monitorgehäuse.
- Pegelabgleich und Trennung sind auf bestimmte Beyma-Koaxe abgestimmt.
- Ein Endstufenkanal pro Box, kein DSP nötig.
- Konus- und Hochtonanschluss beim Verkabeln nicht vertauschen.
Häufige Fragen
Passt die FD-2CX zu jedem Beyma-Koax?
Nein. Beyma stimmt die Weiche auf bestimmte Koaxialchassis ab, weil Empfindlichkeit, Impedanz und Trennfrequenz je nach Modell unterschiedlich sind. Frag bei 42.audio nach, welcher Koax zur FD-2CX gehört, bevor du bestellst.
Was unterscheidet die FD-2CX von der FD-2CXFe?
Die FD-2CXFe ist für Beymas Koaxialchassis mit Ferrit-Magnet vorgesehen und etwas niedriger belastbar, die FD-2CX ist mit 500 W AES angegeben. Beide sind Zweiwege-Weichen für Koaxe, aber auf andere Chassis abgestimmt.
Kann ich den Koax stattdessen aktiv betreiben?
Ja, mit zwei Endstufenkanälen und einem DSP, der Trennung und Pegel übernimmt. Die FD-2CX ist die passive Alternative dazu, die mit einem Kanal auskommt und ohne Konfiguration funktioniert.
Bei 42.audio bekommst du den BEYMA FD-2CX mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Crossover |
| Serie | FD |
| Belastbarkeit (W) | 500 |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 1 |
