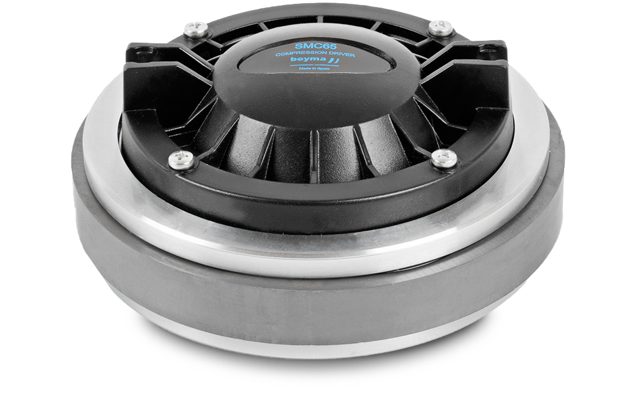

BEYMA SMC-65
BEYMA SMC-65 — 1.4" / 1.4 Zoll · Kompressionstreiber · Hochtöner / HF-Treiber
50 W AES - 700 – 18000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-BEY-0016
Dokumente
BEYMA SMC-65 — 1.4" · Kompressionstreiber
50 W AES · Frequenzbereich 700 Hz – 18000 Hz
Technische Daten
- Durchmesser: 1.4 "
- Schwingspule: 2.85 "
- Belastbarkeit: 50 W AES
- Impedanz: 8 Ω
- Gewicht: 4.2 kg
- Einbautiefe: 66 mm
- Frequenzbereich: 700 – 18000 Hz
Serie: SMC · Artikel-Nr: 42A-CHS-KD-BEY-0016
Beyma SMC-65: 1,4"-Kompressionstreiber mit 50 W AES, 700–18.000 Hz und Ferritmagnet
Zwischen den 1"-Treibern für kleine Boxen und den 2"-Modellen für große Hörner liegt das 1,4"-Format, und der Beyma SMC-65 ist dessen Vertreter in der SMC-Serie. Er kombiniert eine 2,85"-Schwingspule mit einem Ferritmagneten (BL 8,8 Tm), verträgt 50 W AES an 8 Ω und überträgt von 700 Hz bis 18.000 Hz. Mit 4,2 kg und 66 mm Einbautiefe ist er ein kompakter, stationär gut einsetzbarer Treiber.
Die Kombination aus 1,4"-Anschluss und 2,85"-Schwingspule ist bei Beyma in mehreren Baureihen zu finden; der SMC-65 ist die günstige Ferrit-Ausführung davon. Für Zwei-Wege-Topteile mit einem 12"-Konus, bei denen der Hochtonzweig schon im oberen Mittelton beginnen soll, ist das ein sinnvolles Paket: Der 1,4"-Hals lässt tiefer trennen als 1", die Membran bleibt aber handlicher als bei 2" und liefert bis 18.000 Hz.
Einsatz und Gehäuse
Passende 1,4"-Hörner bei 42.audio sind das 18Sound XT1464, das 18Sound XR1464C und das 18Sound XR1496C, dazu die Beyma-Hörner in der Kategorie Hörner & Waveguides. Mit 4,2 kg sollte der Treiber bei Kunststoffhörnern zusätzlich am Gehäuse abgestützt werden; bei Aluminiumhörnern ist das weniger kritisch.
Die 700 Hz untere Grenze verlangen Abstand: Bei einem Hochpass mit 24 dB/Oktave sollte die Trennung mindestens eine Oktave darüber liegen. Bei 50 W AES ist das keine Vorsichtsmaßnahme, sondern Voraussetzung für Dauerbetrieb. Verstärkerseitig genügt ein 8-Ω-Kanal in der Leistungsklasse der 50 W AES, aktiv mit Limiter, passiv mit Serienkondensator vor dem Hochpass. Die Einbautiefe von 66 mm lässt Raum für eine Weiche hinter dem Horn.
Worauf du achten solltest
- 1,4"-Hornanschluss: tiefere Trennung als 1" bei handlicherer Membran als 2".
- 2,85"-Schwingspule mit Ferritmagnet, BL 8,8 Tm: 4,2 kg.
- 50 W AES an 8 Ω: Trennung deutlich über 700 Hz mit steiler Flanke.
- Einbautiefe 66 mm: kompakt für die 1,4"-Klasse.
- Obere Grenze 18.000 Hz: für PA und Installation ausreichend.
Häufige Fragen
SMC-65 oder SMC-65Nd, was ist der Unterschied?
Gleicher Hals, gleiche 2,85"-Schwingspule. Der SMC-65 nutzt Ferrit, wiegt 4,2 kg und arbeitet ab 700 Hz bis 18.000 Hz; der SMC-65Nd ist die deutlich leichtere Neodym-Variante mit kräftigerem Antrieb und größerem Übertragungsbereich. Für stationäre Projekte reicht der Ferrit-Treiber.
Wie tief kann ich den SMC-65 trennen?
700 Hz ist die Untergrenze. Mit steilem Hochpass sollte die Trennfrequenz mindestens eine Oktave darüber liegen; je größer das Horn, desto näher kann man an die Grenze heran.
Welche Endstufe ist geeignet?
Ein 8-Ω-Kanal in der Größenordnung der 50 W AES, bei Aktivbetrieb mit Limiter. Mehr Leistung bringt bei Kompressionstreibern keinen Vorteil, nur mehr Risiko für die Schwingspule.
Beyma SMC-65: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der SMC-65 ist ein 1,4-Zoll-Kompressionstreiber aus der Serie SMC und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA SMC-65 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 700 Hz |
| Antriebsfaktor BL | 8,8 Tm |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Compression Driver |
| Serie | SMC |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Frequenz von (Hz) | 700 |
| Frequenz bis (Hz) | 18000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 2.85 |
| Einbautiefe (mm) | 66 |
| Gewicht (kg) | 4.2 |
| Thiele-Small-Parameter | |
|---|---|
| Fs (Hz) | 700 |
| BL (Tm) | 8.8 |
