BEYMA TD-WL4
BEYMA TD-WL4 — Horn / Waveguide
90 W AES
Art.-Nr.: 42A-CHS-HW-BEY-0002
Dokumente
BEYMA TD-WL4 — Horn / Waveguide
90 W AES · 60 dB Empfindlichkeit
Technische Daten
- Belastbarkeit: 90 W AES
- Gewicht: 1.5 kg
Serie: TD · Artikel-Nr: 42A-CHS-HW-BEY-0002

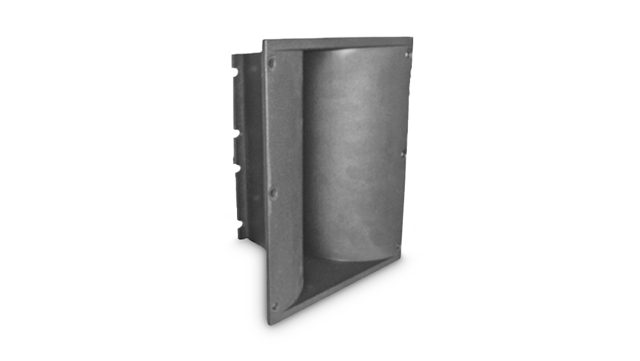

Beyma TD-WL4: Waveguide der TD-Serie mit 90 W AES und 1,5 kg
Horn oder Waveguide? Beyma führt das TD-WL4 in der TD-Serie unter Hörner & Waveguides, und die Bezeichnung WL deutet auf eine Waveguide-Konstruktion hin – also ein Bauteil, das weniger auf akustische Verstärkung durch Hornladung als auf eine kontrollierte, gleichmäßige Abstrahlung über den Winkel setzt. Angegeben ist das TD-WL4 mit 90 W AES, es wiegt 1,5 kg und ist für Kompressionstreiber aus dem Beyma-Programm vorgesehen.
Ein Waveguide ist im modernen PA-Bau die Antwort auf die Frage, wie ein Hochtontreiber sein Abstrahlverhalten möglichst nahtlos an den Mitteltöner darunter anpassen kann: Die Richtwirkung soll am Übergang zu beiden Seiten gleich sein, damit der Frequenzgang außerhalb der Achse keinen Sprung bekommt. Dafür braucht das Bauteil eine sauber berechnete Kontur und einen Korpus, der bei 90 W AES Treiberleistung nicht mitschwingt – die 1,5 kg deuten auf entsprechende Substanz hin.
Einsatz und Gehäuse
Das TD-WL4 gehört in Zweiwege-Systeme, bei denen das Abstrahlverhalten am Übergang wichtig ist: Tops für Beschallung, Installationslautsprecher, Anordnungen aus mehreren Boxen, in denen gleichmäßige Abdeckung mehr zählt als maximale Empfindlichkeit. Der Treiber muss im Halsdurchmesser zum Anschluss des Waveguides passen; da für das TD-WL4 kein Datenblatt-PDF hinterlegt ist, prüfst du Halsgröße und Anschlussbild vor der Bestellung in der Chassis-Datenbank von 42.audio.
Bei der Weiche verlangt ein Waveguide dieselbe Sorgfalt wie ein Horn: Hochpass steil und mit Abstand zur Resonanz des Kompressionstreibers, Trennfrequenz dort, wo die Richtwirkung von Waveguide und Mitteltöner zusammenpassen. Entzerrung ist üblich, weil ein Waveguide im oberen Bereich weniger Ladung liefert als ein tiefes Horn – ein DSP oder eine passive Anhebung im Hochton gehört zur Auslegung dazu. Die 90 W AES beziehen sich auf die Konstruktion; die Belastbarkeit des Systems definiert der Treiber.
Worauf du achten solltest
- Belastbarkeit 90 W AES – für leistungsstarke Beyma-Kompressionstreiber ausgelegt.
- Gewicht 1,5 kg: fester Korpus, stabile Schallwand und kräftige Verschraubung nötig.
- Waveguide-Konzept: Abstrahlung am Übergang zum Mitteltöner abstimmen, Entzerrung einplanen.
- Halsgröße und Anschlussbild des Treibers vorab abgleichen – kein Datenblatt-PDF hinterlegt.
Häufige Fragen
Was unterscheidet ein Waveguide von einem klassischen Horn?
Ein Horn maximiert die akustische Ladung und damit die Empfindlichkeit des Treibers, ein Waveguide optimiert die Gleichmäßigkeit der Abstrahlung über den Winkel. In der Praxis liefert ein Waveguide weniger Pegelgewinn im oberen Bereich, dafür einen ruhigeren Verlauf außerhalb der Achse.
Welcher Treiber passt auf das TD-WL4?
Ein Kompressionstreiber aus dem Beyma-Programm mit dem Halsdurchmesser des Waveguide-Anschlusses und einer Belastbarkeit in der Größenordnung der 90 W AES. Den Anschluss prüfst du in der Chassis-Datenbank von 42.audio.
Brauche ich für das TD-WL4 eine Entzerrung?
In den meisten Fällen ja. Waveguides laden den Treiber im oberen Frequenzbereich weniger stark als tiefe Hörner, weshalb der Frequenzgang dort typischerweise angehoben werden muss – per DSP oder passiv in der Weiche.
Bei 42.audio bekommst du den BEYMA TD-WL4 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Horn / Waveguide |
| Serie | TD |
| Belastbarkeit (W) | 90 |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 1.5 |
