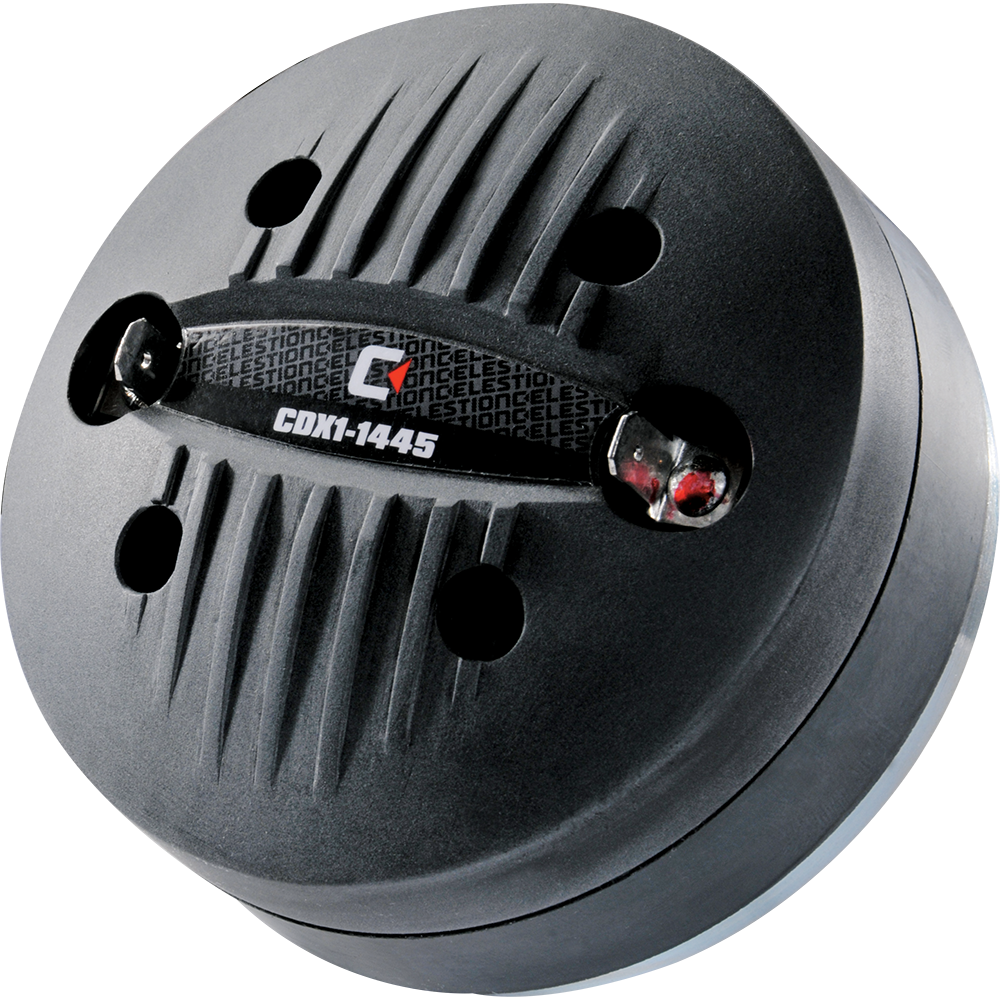

CELESTION CDX1-1445
CELESTION CDX1-1445 — 1"-Hornanschluss · Kompressionstreiber · Ferrit
20 W AES - 106 dB - 1500 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0014
Dokumente
CELESTION CDX1-1445 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Ferritmagnet
20 W AES · 106 dB Empfindlichkeit · Frequenzbereich 1500 Hz – 20000 Hz
Merkmale
- Membran und Sicke aus einem Stück PETP
- Membran und Rückabdeckung als Einheit – einfach zu tauschen
- Empfohlene minimale Trennfrequenz 2.200 Hz (12 dB/Okt.)
- Bolzenflansch
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.4 "
- Belastbarkeit: 20 W
- Dauerbelastbarkeit: 40W
- Empfindlichkeit: 106 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Membran: PETP-Folie
- Sicke: PETP-Folie
- Schwingspulendraht: Kupferkaschiertes Aluminium
- Gewicht: 1 kg
- Einbautiefe: 52 mm
- Frequenzbereich: 1500 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0014
Celestion CDX1-1445: 1"-Ferrit-Treiber mit 1,4"-Spule, 106 dB und Bolt-on-Befestigung
Ferritmagnet, 1,4"-Schwingspule, Bolt-on-Flansch: Der Celestion CDX1-1445 ist der bodenständige Arbeitstreiber der CDX-Serie für den Festeinbau. Der 1"-Kompressionstreiber verträgt 20 W AES (40 W Programm), liefert 106 dB Empfindlichkeit an 8 Ω und arbeitet von 1.500 Hz bis 20.000 Hz. Die Membran besteht aus einteiliger PETP-Folie mit angeformter Sicke; die Schwingspule ist aus kupferkaschiertem Aluminiumdraht gewickelt.
Zwei Konstruktionsmerkmale sind für die Praxis wichtig. Erstens ist die Membran mit der hinteren Abdeckung zu einer Einheit verbunden, sodass ein Membrantausch ohne Justage in wenigen Handgriffen erledigt ist, was für Verleiher und Installationsbetriebe zählt. Zweitens die Bolt-on-Befestigung: Der Treiber wird mit Schrauben über den Flansch am Horn befestigt und nicht aufgeschraubt, was eine stabile, verdrehsichere Verbindung ergibt. Mit 1 kg und 52 mm Einbautiefe ist er ferrittypisch schwerer als die Neodym-Geschwister, aber unempfindlich gegen Hitze und günstig.
Einsatz und Gehäuse
Als Mindesttrennfrequenz gibt Celestion 2.200 Hz bei 12 dB/Okt. an. Gegenüber der unteren Grenzfrequenz von 1.500 Hz ist das ein halber Oktavabstand, der bei 20 W AES angemessen ist. Mit 24 dB/Okt. kannst du in einem Aktivsystem etwas näher herangehen; in passiven Zweiwegeboxen bleibst du bei 2.200 Hz oder darüber und ergänzst einen Pegelsteller, damit die 106 dB zum Tief-Mitteltöner passen.
Zur Bolt-on-Befestigung passen entsprechend ausgeführte 1"-Hörner. 42.audio führt die Celestion-Hörner H1-7050 'No Bell', H1-9040P, H1SC-8050 und H1SC-9040; prüfe im jeweiligen Horn, welche Befestigungsart vorgesehen ist, denn die Schraubvariante dieses Treibers heißt CDX1-1446 und ist ansonsten baugleich. Typische Anwendungen sind Installationsboxen, kleine Zweiwege-PA und Monitore, in denen Servicefreundlichkeit und Robustheit wichtiger sind als Gewicht.
Worauf du achten solltest
- 20 W AES / 40 W Programm: Hochpass ab 2.200 Hz mit mindestens 12 dB/Okt., Limiter bei Aktivbetrieb.
- 106 dB an 8 Ω: passive Weiche mit Widerstandsnetzwerk zur Pegelanpassung.
- Bolt-on-Flansch: nur mit Hörnern kombinieren, die eine Schraubflansch-Aufnahme haben.
- 1 kg Ferrit, 52 mm Einbautiefe.
- Membran und Rückdeckel als Einheit, Tausch ohne Justage.
Häufige Fragen
Was ist der Unterschied zwischen CDX1-1445 und CDX1-1446?
Nur die Befestigung: Der 1445 hat einen Bolt-on-Flansch, der 1446 ein Schraubgewinde. Belastbarkeit, Empfindlichkeit, Membran, Gewicht und Einbautiefe sind identisch. Die Wahl richtet sich allein nach dem Horn, das du verwenden willst.
Wie tausche ich die Membran?
Membran und hintere Abdeckung sind eine Einheit, die als Ganzes abgenommen und ersetzt wird. Eine Zentrierung der Spule im Luftspalt entfällt. Das macht den Treiber für Verleih und Installation attraktiv.
Reichen 20 W AES für eine kleine PA-Box?
Ja, wenn die Box passiv oder aktiv mit sauberem Hochpass betrieben wird und die 106 dB Empfindlichkeit ausgenutzt werden. Für hohe Dauerpegel gibt es in der CDX-Serie belastbarere Modelle. Entscheidend ist, dass die Endstufe nicht clippt.
Celestion CDX1-1445: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1445 ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1445 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 20 |
| Empfindlichkeit (dB) | 106 |
| Frequenz von (Hz) | 1500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.4 |
| Einbautiefe (mm) | 52 |
| Gewicht (kg) | 1 |
