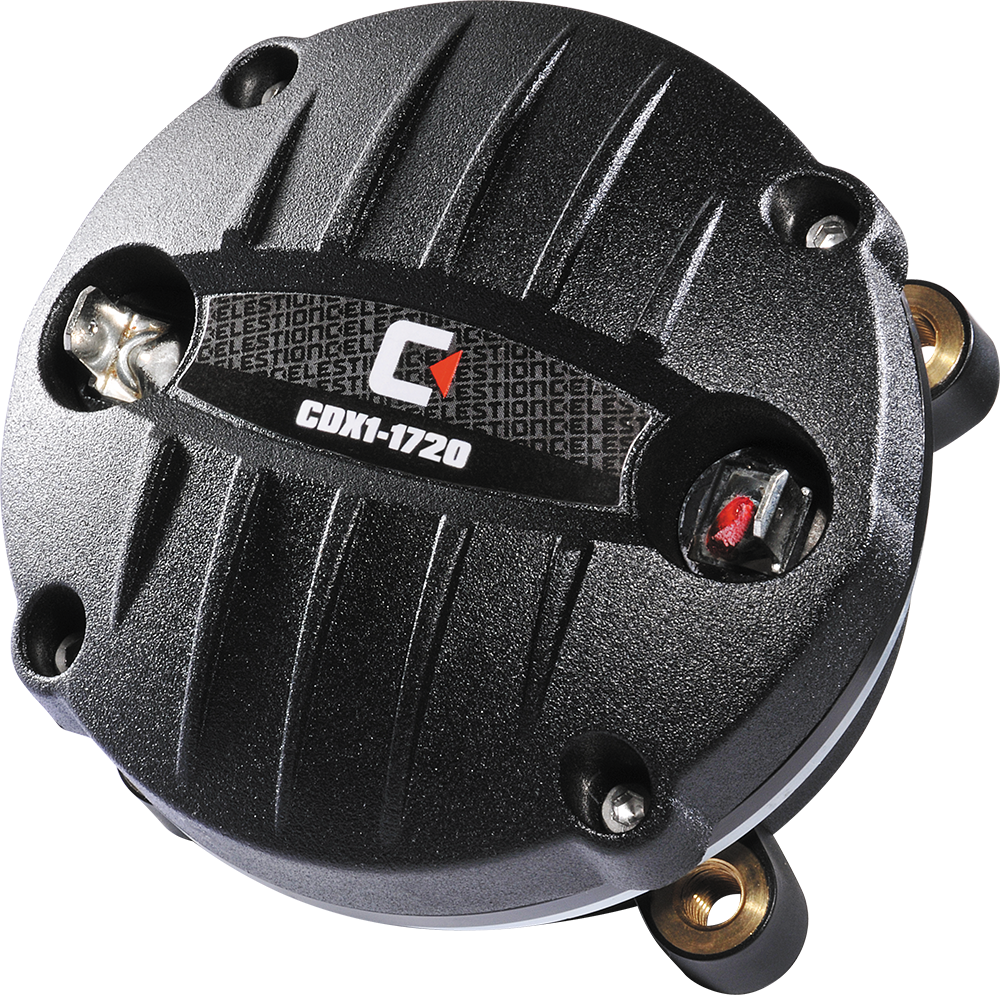

CELESTION CDX1-1720
CELESTION CDX1-1720 — 1"-Hornanschluss · Kompressionstreiber · Neodym
50 W AES - 107 dB - 800 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0017
Dokumente
CELESTION CDX1-1720 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Neodymmagnet
50 W AES · 107 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Merkmale
- Phase-Plug mit maximaler Modenunterdrückung
- Tiefgezogene Titanmembran mit Polyimid-Sicke
- Empfohlene minimale Trennfrequenz 1.500 Hz (12 dB/Okt.)
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W
- Dauerbelastbarkeit: 100W
- Empfindlichkeit: 107 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Membran: Titan
- Sicke: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 0.65 kg
- Einbautiefe: 55 mm
- Frequenzbereich: 800 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 1500Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0017
Celestion CDX1-1720: 1"-Neodym-Treiber mit 1,75"-Titanmembran ab 800 Hz, 50 W AES, 107 dB
Der Celestion CDX1-1720 ist der 1"-Kompressionstreiber der CDX-Serie für tiefe Trennfrequenzen. Seine 1,75"-Schwingspule ist die größte in der CDX1-Reihe, die Membran ist tiefgezogenes Titan mit Polyimid-Sicke, und der Phase-Plug ist auf maximale Unterdrückung von Membranmoden ausgelegt. Das Ergebnis: ein Übertragungsbereich von 800 Hz bis 20.000 Hz, 50 W AES (100 W Programm) und 107 dB Empfindlichkeit an 8 Ω, bei nur 0,65 kg und 55 mm Einbautiefe dank Neodymmagnet.
Die Schwingspule ist aus kupferkaschiertem Aluminiumdraht hochkant gewickelt. Hochkantwicklung packt mehr Leiterquerschnitt in den Luftspalt als Runddraht, was den Wirkungsgrad des Antriebs und die Wärmeabfuhr verbessert. Zusammen mit der großen Membranfläche der 1,75"-Spule erklärt das, warum dieser 1"-Treiber Aufgaben übernehmen kann, die sonst bei 1,4"-Halsmodellen liegen: Zweiwegeboxen mit großem Tieftöner, bei denen der Hochtöner schon deutlich unter 2 kHz einsetzen soll.
Einsatz und Gehäuse
Celestion empfiehlt eine Mindesttrennfrequenz von 1.500 Hz bei 12 dB/Okt. Das ist fast eine Oktave über der unteren Grenzfrequenz von 800 Hz und der vernünftige Ausgangspunkt für passive Weichen. In einem DSP-System mit 24 dB/Okt. kannst du tiefer gehen, solange das Horn in diesem Bereich noch lädt; unterhalb von 1.500 Hz entscheidet das Horn, nicht der Treiber, wie sauber und belastbar das Ergebnis wird. Ein Limiter im Hochtonkanal gehört bei tiefer Trennung dazu, denn die Auslenkung der Titanmembran steigt mit jeder Oktave nach unten.
Als 1"-Treiber passt der CDX1-1720 auf die Celestion-Hörner bei 42.audio: H1-7050 'No Bell', H1-9040P, H1SC-8050 und H1SC-9040, jeweils mit passender Befestigungsart. Für die tiefe Trennung ist ein Horn mit größerem Mund im Vorteil, ein kleines Horn hebt den Vorteil des Treibers wieder auf. Typische Anwendungen sind Zweiwegeboxen mit 12"-Tieftöner, in denen ein Standard-1"-Treiber bei 2 kHz trennt und einen Bündelungssprung hinterlässt; mit dem 1720 kannst du die Trennung tiefer legen und die Abstrahlung im Übergang homogener bekommen.
Worauf du achten solltest
- 50 W AES / 100 W Programm an 8 Ω: bei tiefer Trennung steiler Hochpass und Limiter.
- Mindesttrennung 1.500 Hz bei 12 dB/Okt.; mit steilen Filtern und großem Horn tiefer möglich.
- 0,65 kg und 55 mm Einbautiefe: Neodym, auch für mobile Boxen.
- 1,75"-Schwingspule, hochkant gewickelt, Titanmembran mit Polyimid-Sicke.
- 107 dB Empfindlichkeit, passive Weiche mit Pegelsteller.
Häufige Fragen
Wie tief kann ich den CDX1-1720 trennen?
Mit 12 dB/Okt. nicht unter 1.500 Hz, wie von Celestion empfohlen. Mit 24 dB/Okt. im DSP und einem Horn mit großem Mund kannst du dich der unteren Grenzfrequenz von 800 Hz nähern, solltest aber Abstand halten. Ein Limiter ist dann Pflicht.
Lohnt sich der 1720 gegenüber einem 1,4"-Spulen-Treiber der CDX-Serie?
Wenn du tiefer als etwa 2 kHz trennen willst, ja: Die 1,75"-Spule und die Titanmembran geben dir den nötigen Bereich nach unten und 50 W AES Reserve. Für Trennungen oberhalb von 2 kHz reicht ein kleineres Modell. Der Preis des Mehr an Bandbreite ist etwas mehr Gewicht und Einbautiefe.
Welches Horn passt zum CDX1-1720?
Ein Celestion-1"-Horn mit passender Befestigung, etwa das H1-7050 'No Bell' oder H1-9040P bei 42.audio. Je tiefer die Trennung, desto größer sollte der Hornmund sein. Prüfe die Abstrahlung im Übergangsbereich zum Tieftöner.
Celestion CDX1-1720: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1720 ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1720 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 107 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 55 |
| Gewicht (kg) | 0.65 |
