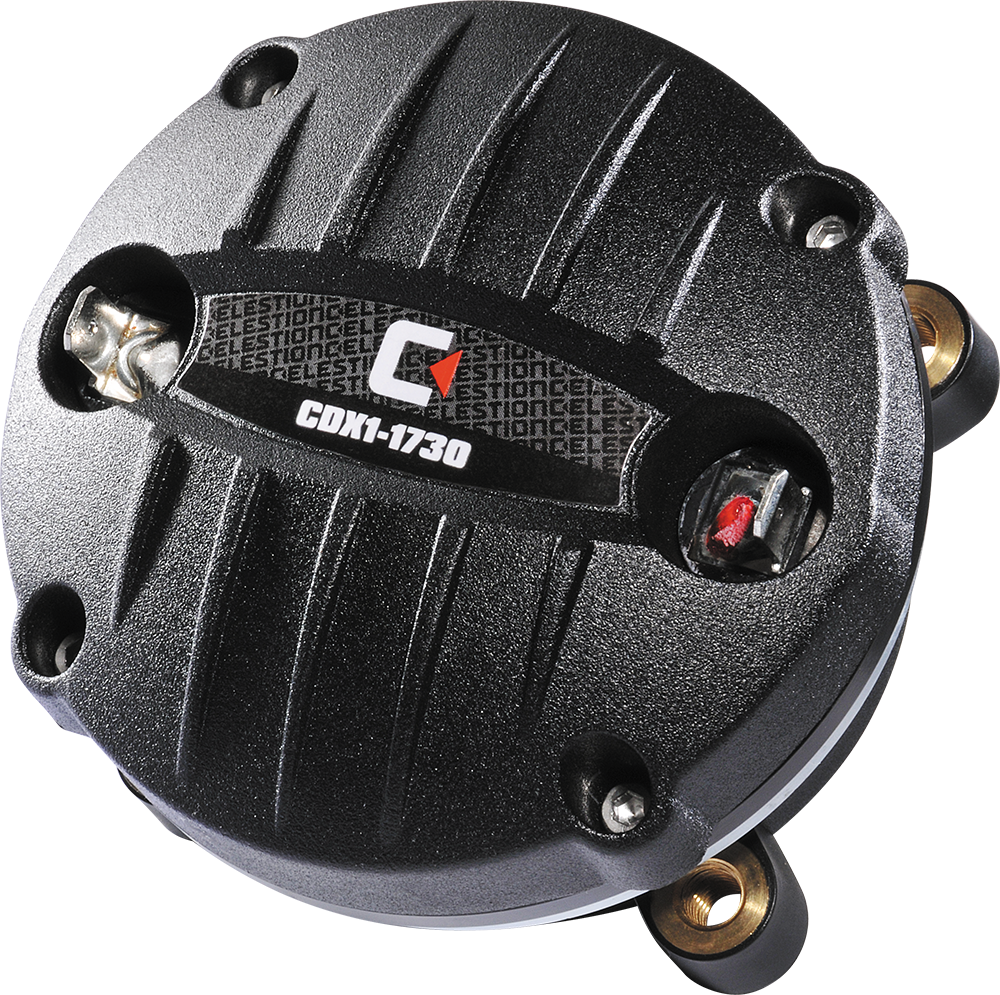

CELESTION CDX1-1730
CELESTION CDX1-1730 — 1"-Hornanschluss · Kompressionstreiber · Neodym
40 W AES - 110 dB - 1200 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0018
Dokumente
CELESTION CDX1-1730 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Neodymmagnet
40 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1200 Hz – 20000 Hz
Merkmale
- Membran und Sicke aus einem Stück PETP-Folie
- Sound-Castle-Membraneinheit
- Empfohlene minimale Trennfrequenz 2.200 Hz (12 dB/Okt.)
- Bolzenflansch
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Membran: PETP-Folie
- Sicke: PETP-Folie
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 0.65 kg
- Einbautiefe: 55 mm
- Frequenzbereich: 1200 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0018
Celestion CDX1-1730: 1"-Neodym-Kompressionstreiber mit 110 dB und Bolt-on-Flansch
Der Celestion CDX1-1730 ist ein 1"-Kompressionstreiber der CDX-Serie mit Neodym-Magnet und 1,75"-Schwingspule. Gedacht ist er für den Hochtonzweig kompakter Zweiwege-PA-Boxen, Bühnenmonitore und Säulen, bei denen Gewicht und Baugröße zählen: 0,65 kg und 55 mm Einbautiefe erreicht in dieser Leistungsklasse kein Ferrit-Treiber.
Membran und Sicke sind aus einem Stück PETP-Folie geformt und sitzen in Celestions Sound-Castle-Membranbaugruppe. Polyesterfolie bricht anders als Titan nicht in harte Partialresonanzen auf, ist dafür aber weniger steif, was für den nutzbaren Bereich bis 20.000 Hz in dieser Klasse völlig ausreicht. Die Schwingspule ist mit kupferkaschiertem Aluminiumdraht hochkant gewickelt: mehr Leiterlänge im Luftspalt bei geringer bewegter Masse. Der Hornanschluss ist ein Bolt-on-Flansch, die Variante mit Schraubgewinde heißt CDX1-1731.
Einsatz und Gehäuse
Mit 110 dB Empfindlichkeit, 40 W AES und 80 W Dauerbelastbarkeit passt der CDX1-1730 gut zu 8"- oder 12"-Tiefmitteltönern in Zweiwege-Konzepten. Der Übertragungsbereich beginnt bei 1.200 Hz, als Mindesttrennung sind 2.200 Hz mit 12 dB/Oktave vorgesehen. Wer aktiv per DSP mit 24 dB/Oktave filtert, kann sich diesem Wert nähern; mit einer passiven 12-dB-Weiche würde ich eher deutlich darüber trennen, weil unterhalb der Trennfrequenz Membranhub und Verzerrung stark ansteigen.
Zum 1"-Hals passen die Celestion-Hörner H1-9040P, H1SC-8050, H1SC-9040 und H1-7050 'No Bell', die du bei 42.audio findest. Prüfe vor dem Kauf, ob das Horn einen Bolt-on-Flansch aufnimmt. Ein Kondensator in Reihe zum Treiber schützt zusätzlich vor Einschaltgeräuschen und tieffrequenten Fehlsignalen.
Worauf du achten solltest
- 8 Ω Impedanz: unkritisch an jeder gängigen PA- oder Hifi-Endstufe, auch hinter passiver Weiche.
- Neodym-Antrieb mit 0,65 kg: entlastet Säulen, Monitore und mobile Boxen spürbar.
- Einbautiefe 55 mm: flache Gehäuse hinter dem Horn sind möglich.
- Bolt-on-Flansch: das Horn muss dazu passen, sonst CDX1-1731 mit Gewinde wählen.
- Trennung nicht unter 2.200 Hz (12 dB/Okt.), Belastbarkeit 40 W AES.
Häufige Fragen
Worin unterscheidet sich der CDX1-1730 vom CDX1-1731?
Antrieb, Membran und Daten sind identisch: Neodym, PETP-Folie, 40 W AES, 110 dB. Der CDX1-1730 hat einen Bolt-on-Flansch, der CDX1-1731 ein Schraubgewinde. Entscheide nach dem Horn, das du einsetzen willst.
Welcher Verstärker ist sinnvoll?
Aktiv getrennt reicht eine Endstufe im Bereich der 40 bis 80 W an 8 Ω. Passiv liefert die Weiche die Leistung mit; dann brauchst du fast immer einen Spannungsteiler, weil 110 dB Empfindlichkeit deutlich über dem Tieftöner liegen.
Taugt der Treiber auch für Heimkino oder Hifi?
Ja, an einem passenden 1"-Waveguide und mit sauberer Trennung oberhalb von 2.200 Hz arbeitet die PETP-Membran unauffällig und ohne die Schärfe mancher Metallmembranen. Für hohe Pegel in kleinen Räumen ist Reserve mehr als genug vorhanden.
Celestion CDX1-1730: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1730 ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1730 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1200 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 55 |
| Gewicht (kg) | 0.65 |
