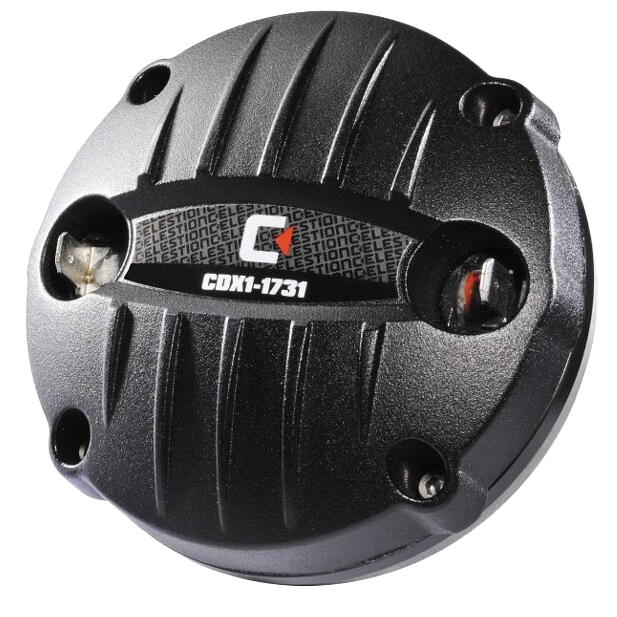

CELESTION CDX1-1731
CELESTION CDX1-1731 — 1"-Hornanschluss · Kompressionstreiber · Neodym
40 W AES - 110 dB - 1200 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0019
Dokumente
CELESTION CDX1-1731 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Neodymmagnet
40 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1200 Hz – 20000 Hz
Merkmale
- Empfohlene minimale Trennfrequenz 2.200 Hz (12 dB/Okt.)
- Membran und Sicke aus einem Stück PETP-Folie
- Sound-Castle-Membraneinheit
- Schraubgewinde
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Membran: PETP-Folie
- Sicke: PETP-Folie
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 0.65 kg
- Einbautiefe: 55 mm
- Frequenzbereich: 1200 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0019
Celestion CDX1-1731: leichter 1"-Schraubtreiber mit Neodym, PETP-Membran und 110 dB
Schraubgewinde statt Flansch: Der Celestion CDX1-1731 ist die Screw-on-Ausführung des CDX1-1730 und damit der 1"-Neodym-Treiber der CDX-Serie für alle Hörner mit Gewindeanschluss. Alles andere ist gleich geblieben: 1,75"-Schwingspule, 40 W AES, 80 W Dauerbelastbarkeit, 110 dB Empfindlichkeit, 8 Ω und ein Übertragungsbereich von 1.200 bis 20.000 Hz.
Der Antrieb wiegt 0,65 kg und baut 55 mm tief; das ist die Klasse, in der sich ein Treiber problemlos in eine Säule, einen kleinen Monitor oder eine flache Zweiwege-Box hängen lässt, ohne das Gehäuse statisch neu zu denken. Die einteilige PETP-Folienmembran mit angeformter Sicke sitzt in der Sound-Castle-Baugruppe, die Schwingspule ist aus kupferkaschiertem Aluminiumdraht hochkant gewickelt. Für 42.audio ist das der Einstieg in die Neodym-CDX-Treiber mit Gewinde.
Einsatz und Gehäuse
Der Hersteller gibt 2.200 Hz bei 12 dB/Oktave als Mindesttrennung an. In der Praxis heißt das: Bei passiver Weiche zweiter Ordnung planst du die Trennung spürbar oberhalb dieser Marke, bei aktiver Trennung mit steilen Flanken kann sie näher heranrücken. Der Bereich zwischen 1.200 Hz und der Trennfrequenz ist nutzbar, aber nicht für Leistung ausgelegt.
Mit 110 dB liegt der CDX1-1731 pegelmäßig deutlich über jedem 8"- oder 12"-Tiefmitteltöner; ein L-Glied oder DSP-Absenkung gehört also zum Konzept. Passende 1"-Hörner mit Gewinde findest du bei den Celestion-Modellen H1SC-8050 und H1SC-9040, ebenso H1-9040P und H1-7050 'No Bell'; welche Befestigung das jeweilige Horn hat, steht in dessen Produktdaten bei 42.audio. Die Chassis-Datenbank hilft beim Vergleich mit anderen 1"-Treibern.
Worauf du achten solltest
- Schraubgewinde: nur an Hörner mit Gewindeanschluss, für Flanschhörner den CDX1-1730 nehmen.
- 0,65 kg dank Neodym: ideal, wenn das Gehäuse leicht bleiben soll.
- 110 dB Empfindlichkeit: fast immer Pegelanpassung zum Tieftöner nötig.
- Mindesttrennung 2.200 Hz mit 12 dB/Oktave, nicht darunter betreiben.
Häufige Fragen
Ist der CDX1-1731 besser als der CDX1-1730?
Nein, es sind dieselben Treiber mit unterschiedlicher Hornbefestigung. Der CDX1-1731 wird ins Gewinde gedreht, der CDX1-1730 an einen Flansch geschraubt. Klanglich und in den Daten gibt es keinen Unterschied.
Welche Endstufe brauche ich?
An 8 Ω und 40 W AES reicht jede kleine PA-Endstufe. Bei aktiver Trennung liefert schon ein Kanal mit 40 bis 80 W mehr als genug; wichtiger als Leistung ist ein Hochpass, der den Treiber unterhalb der Trennung schützt.
Kann ich den Treiber mit einem 1"-Horn eines anderen Herstellers betreiben?
Ja, sofern das Horn einen 1"-Gewindeanschluss hat. Abstrahlwinkel und Ladeverhalten des Horns bestimmen dann Frequenzgang und Bündelung; unterhalb von 2.200 Hz solltest du unabhängig vom Horn nicht trennen.
Celestion CDX1-1731: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1731 ist ein 1-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1731 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1200 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 55 |
| Gewicht (kg) | 0.65 |
