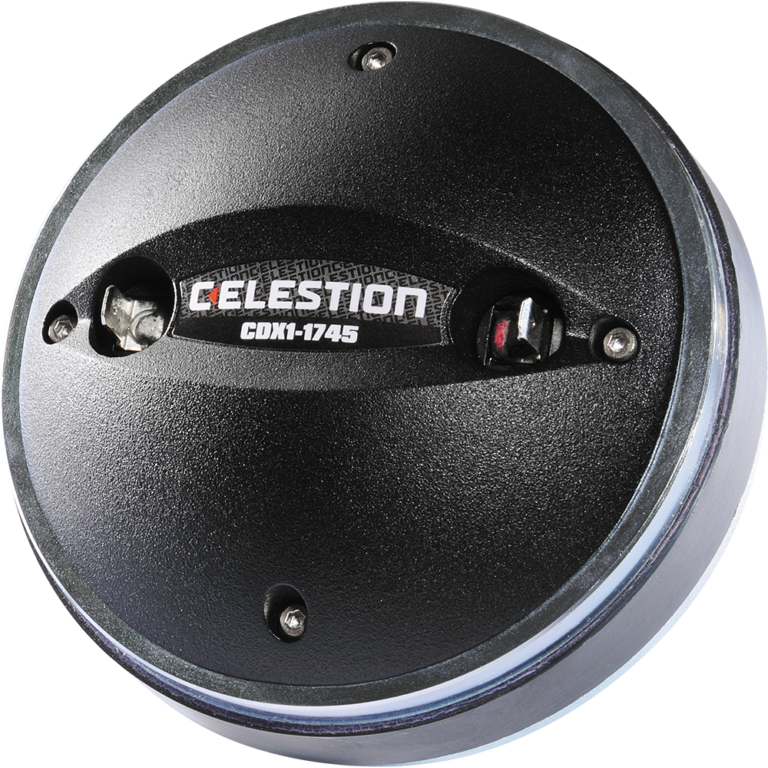

CELESTION CDX1-1745
CELESTION CDX1-1745 — 1"-Hornanschluss · Kompressionstreiber · Ferrit
40 W AES - 110 dB - 1200 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0023
Dokumente
CELESTION CDX1-1745 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Ferritmagnet
40 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1200 Hz – 20000 Hz
Merkmale
- Membran und Sicke aus einem Stück PETP
- Sound-Castle-Membraneinheit
- Empfohlene minimale Trennfrequenz 2.200 Hz (12 dB/Okt.)
- Bolzenflansch
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Membran: PETP-Folie
- Sicke: PETP-Folie
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 2.3 kg
- Einbautiefe: 56 mm
- Frequenzbereich: 1200 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0023
Celestion CDX1-1745: 1"-Ferrit-Kompressionstreiber, 40 W AES, 110 dB, Bolt-on
Wenn Gewicht keine Rolle spielt, aber der Preis: Der Celestion CDX1-1745 ist der Ferrit-Bruder des CDX1-1730. Gleiche 1,75"-Schwingspule aus hochkant gewickeltem, kupferkaschiertem Aluminiumdraht, gleiche einteilige PETP-Membran mit angeformter Sicke in der Sound-Castle-Baugruppe, gleiche Eckdaten: 40 W AES, 80 W Dauerbelastbarkeit, 110 dB, 8 Ω, 1.200 bis 20.000 Hz.
Der Unterschied steckt im Magneten. Ferrit braucht für dieselbe Feldstärke im Luftspalt deutlich mehr Material, deshalb bringt der CDX1-1745 2,3 kg auf die Waage, ein Mehrfaches des Neodym-Modells. Die Einbautiefe bleibt mit 56 mm praktisch gleich. Für Festinstallationen, Werkstattboxen, Proberaum-Monitore und alle Anwendungen, in denen die Box ohnehin nicht getragen wird, ist das ein sinnvoller Tausch. Der Hornanschluss ist ein 1"-Bolt-on-Flansch.
Einsatz und Gehäuse
Der CDX1-1745 arbeitet im Hochtonzweig von Zweiwege-Boxen mit 8"- bis 12"-Tiefmitteltönern. Die empfohlene Mindesttrennung liegt bei 2.200 Hz mit 12 dB/Oktave. Ich würde bei passiver Weiche ein gutes Stück darüber ansetzen und den Treiber mit einem Serienkondensator vor tieffrequenten Anteilen abschirmen; die 1.200 Hz untere Grenze markieren, wo Nutzsignal überhaupt beginnt, nicht wo Leistung zugeführt werden darf.
Passende 1"-Hörner von Celestion findest du bei 42.audio: H1-7050 'No Bell', H1-9040P, H1SC-8050 und H1SC-9040. Ob ein Horn die Bolt-on-Befestigung bietet, siehst du im jeweiligen Produkt; für Gewindehörner gibt es den baugleichen CDX1-1746. Die 110 dB Empfindlichkeit verlangen in der Regel eine Absenkung um mehrere dB gegenüber dem Tieftöner.
Worauf du achten solltest
- Ferrit-Magnet mit 2,3 kg: Gehäuserückwand und Hornbefestigung entsprechend stabil auslegen.
- 8 Ω, 40 W AES: läuft an jeder kleinen PA-Endstufe, passiv immer mit Hochpass.
- Einbautiefe 56 mm hinter dem Horn einplanen.
- Bolt-on-Flansch; Gewindevariante ist der CDX1-1746.
- 110 dB Empfindlichkeit: Pegelanpassung zum Tieftöner fest einplanen.
Häufige Fragen
Klingt der CDX1-1745 anders als der Neodym-Treiber CDX1-1730?
Nein. Membran, Schwingspule und Phase-Plug sind gleich, nur der Magnetwerkstoff unterscheidet sich. Neodym spart Gewicht, Ferrit spart Geld; Frequenzgang und Belastbarkeit sind identisch angegeben.
Reicht der Treiber für eine Band-PA?
Für kleine bis mittlere Boxen mit 40 W AES pro Hochtöner ja, sofern die Trennung nicht unter 2.200 Hz liegt und ein Limiter das Clipping der Endstufe verhindert. Für große Systeme mit hoher Dauerlast sind die 1,4"-Modelle der CDX-Serie gedacht.
Welches Horn passt am besten?
Das hängt von der gewünschten Abstrahlung ab. Alle vier 1"-Celestion-Hörner im Shop sind grundsätzlich geeignet; achte nur darauf, dass das Modell einen Bolt-on-Anschluss hat, sonst greif zum CDX1-1746.
Celestion CDX1-1745: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1745 ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1745 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1200 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 56 |
| Gewicht (kg) | 2.3 |
