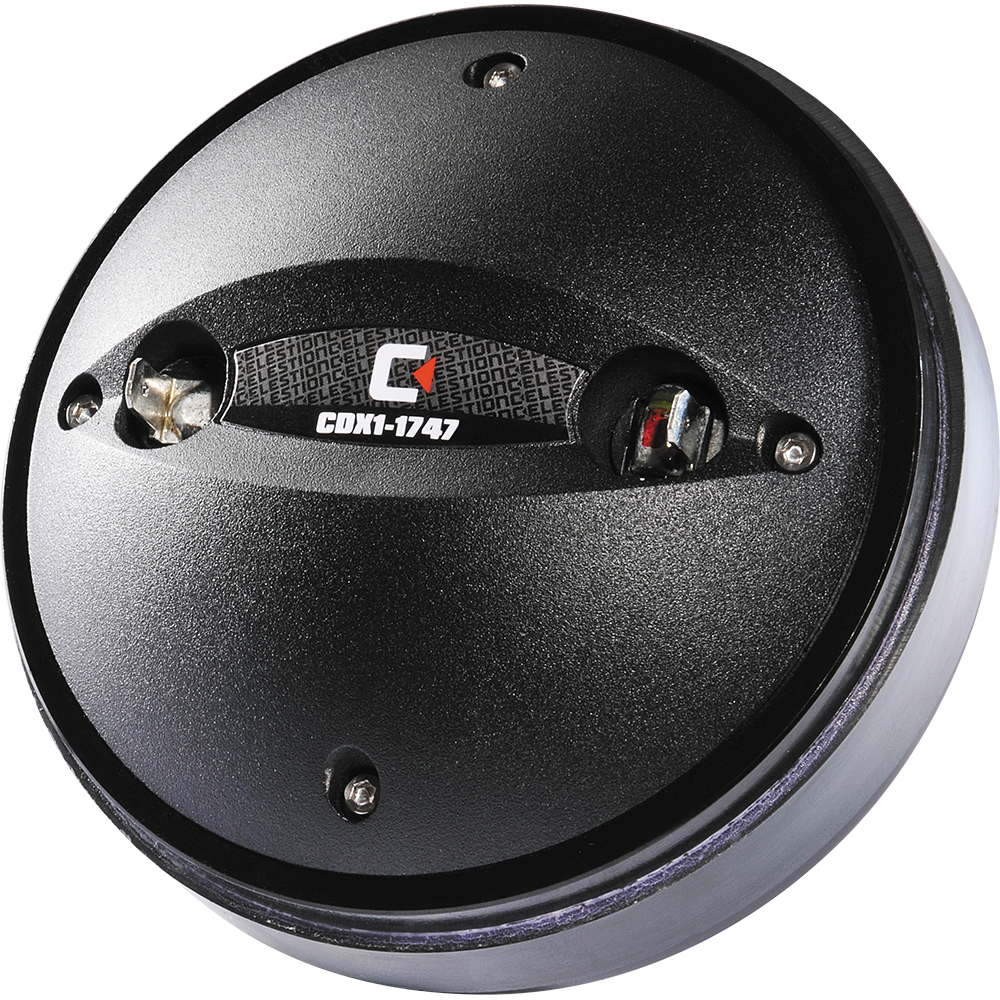

CELESTION CDX1-1747
CELESTION CDX1-1747 — 1"-Hornanschluss · Kompressionstreiber · Ferrit
60 W AES - 110 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0025
Dokumente
CELESTION CDX1-1747 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Ferritmagnet
60 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Membran und Sicke aus einem Stück Polyimid
- Sound-Castle-Membraneinheit mit weicher Klemmung
- Empfohlene minimale Trennfrequenz 1.600 Hz (12 dB/Okt.)
- Bolzenflansch
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 60 W
- Dauerbelastbarkeit: 120W
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Membran: Polyimid
- Sicke: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 2.3 kg
- Einbautiefe: 53 mm
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 1600Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0025
Celestion CDX1-1747: 1"-Treiber mit Polyimid-Membran, 60 W AES und Trennung ab 1.600 Hz
Mehr Leistung und tiefere Trennung: Der Celestion CDX1-1747 ist der belastbarere 1"-Ferrit-Treiber der CDX-Serie. Statt PETP-Folie kommt eine einteilige Polyimid-Membran mit angeformter Sicke zum Einsatz, gehalten von der Sound-Castle-Baugruppe mit weicher Klemmung (soft clamping). Polyimid verträgt deutlich höhere Temperaturen als Polyester, und genau das erlaubt 60 W AES sowie 120 W Dauerbelastbarkeit, deutlich mehr als bei den PETP-Modellen der Serie.
Dazu kommt ein erweiterter Übertragungsbereich: 1.000 bis 20.000 Hz, mit einer empfohlenen Mindesttrennung von 1.600 Hz bei 12 dB/Oktave. Die Empfindlichkeit bleibt bei 110 dB, die Impedanz bei 8 Ω, die Schwingspule bei 1,75" mit hochkant gewickeltem, kupferkaschiertem Aluminiumdraht. Das Ferrit-Magnetsystem wiegt 2,3 kg, die Einbautiefe ist mit 53 mm etwas geringer als bei den PETP-Geschwistern. Angeschlossen wird über einen Bolt-on-Flansch.
Einsatz und Gehäuse
Die tiefere Trennung macht den CDX1-1747 interessant für Zweiwege-Boxen mit 12"-Tiefmitteltönern, bei denen die höhere Trennung der PETP-Modelle den Tieftöner schon in seine Bündelung treibt. Mit 1.600 Hz als Untergrenze bei 12 dB/Oktave kannst du den Übergang dahin legen, wo Horn und Tieftöner ähnliche Abstrahlwinkel haben. Bei aktiver Trennung mit 24 dB/Oktave lässt sich dieser Wert ausreizen, passiv würde ich Reserve lassen.
Als Hörner bieten sich die 1"-Modelle von Celestion an, die 42.audio führt: H1-7050 'No Bell', H1-9040P, H1SC-8050 und H1SC-9040. Da der CDX1-1747 einen Bolt-on-Flansch besitzt, prüfe die Befestigungsart des Horns; die Gewindeausführung heißt CDX1-1748. Bei 60 W AES und 110 dB ist die Kombination mit einem Limiter im DSP der beste Schutz gegen Überlast.
Worauf du achten solltest
- 60 W AES / 120 W Dauerbelastbarkeit: deutlich mehr Reserve als die PETP-Modelle der Serie.
- Mindesttrennung 1.600 Hz (12 dB/Okt.): passt zu 12"-Tiefmitteltönern.
- Ferrit, 2,3 kg: Gehäuserückwand und Hornhalterung stabil auslegen.
- Einbautiefe 53 mm, Bolt-on-Flansch.
- 8 Ω, 110 dB: Absenkung gegenüber dem Tieftöner einplanen.
Häufige Fragen
Warum Polyimid statt PETP?
Polyimid hält höheren Temperaturen stand, deshalb darf der Treiber mit 60 W AES belastet werden, mehr als die PETP-Modelle. Dazu kommt die weiche Klemmung der Membran, die Verzerrungen bei großem Hub im unteren Bereich reduziert. Das Ergebnis ist die tiefere Trennung ab 1.600 Hz.
Welcher Tieftöner passt dazu?
Ein 12"-Tiefmitteltöner ist der klassische Partner, weil die Trennung um 1.600 bis 2.000 Hz genau in den Bereich fällt, in dem ein 12"-Konus noch sauber arbeitet. Auch 8"-Chassis funktionieren, dann kann die Trennung höher liegen.
Unterschied zum CDX1-1745?
Der CDX1-1745 hat eine PETP-Membran, geringere Belastbarkeit und eine höhere Mindesttrennung. Der CDX1-1747 bietet mit Polyimid 60 W AES und 1.600 Hz. Gewicht, Empfindlichkeit und Impedanz sind gleich.
Celestion CDX1-1747: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1747 ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1747 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 2.3 |
