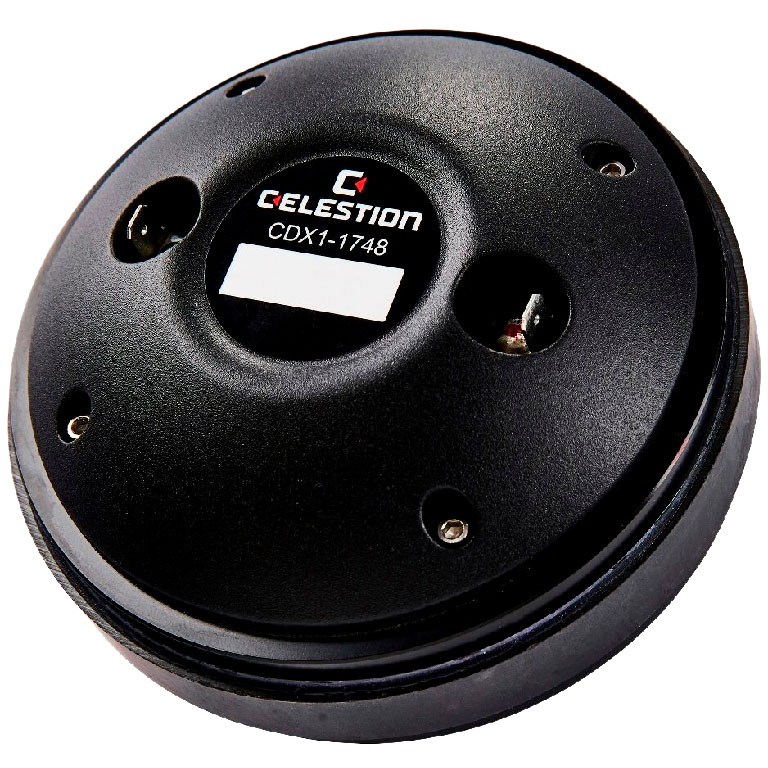

CELESTION CDX1-1748
CELESTION CDX1-1748 — 1"-Hornanschluss · Kompressionstreiber · Ferrit
60 W AES - 110 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0026
Dokumente
CELESTION CDX1-1748 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Ferritmagnet
60 W AES · 110 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Empfohlene minimale Trennfrequenz 1.600 Hz (12 dB/Okt.)
- Membran und Sicke aus einem Stück Polyimid
- Sound-Castle-Membraneinheit mit weicher Klemmung
- Schraubgewinde
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 60 W
- Dauerbelastbarkeit: 120W
- Empfindlichkeit: 110 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Membran: Polyimid
- Sicke: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 2.3 kg
- Einbautiefe: 53 mm
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 1600Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0026
Celestion CDX1-1748: 1"-Schraubtreiber mit Polyimid-Membran, 60 W AES, 1.000–20.000 Hz
Für Gewindehörner gebaut: Der Celestion CDX1-1748 bringt die Polyimid-Technik des CDX1-1747 in eine Ausführung mit Schraubanschluss. Damit ist er der belastbarste 1"-Ferrit-Treiber der CDX-Serie für alle Hörner, die den Treiber ins Gewinde aufnehmen. Die Daten: 60 W AES, 120 W Dauerbelastbarkeit, 110 dB Empfindlichkeit, 8 Ω, Übertragungsbereich 1.000 bis 20.000 Hz.
Die Membran ist mitsamt Sicke aus einem Stück Polyimid geformt und in der Sound-Castle-Baugruppe weich geklemmt. Diese Kombination sorgt für die thermische Reserve, die der Treiber gegenüber den PETP-Modellen hat, und für weniger Verzerrung bei großem Hub am unteren Ende des Bereichs. Die 1,75"-Schwingspule aus hochkant gewickeltem, kupferkaschiertem Aluminiumdraht sitzt in einem Ferrit-Magnetsystem von 2,3 kg; die Einbautiefe beträgt 53 mm.
Einsatz und Gehäuse
Die empfohlene Mindesttrennung von 1.600 Hz bei 12 dB/Oktave ist der eigentliche Grund, diesen Treiber zu wählen: Sie liegt deutlich unter der Untergrenze der PETP-Modelle und ermöglicht Zweiwege-Konzepte mit 12"-Tiefmitteltönern, bei denen der Übergang in einen Bereich mit noch breiter Abstrahlung des Konus fällt. Mit steiler aktiver Filterung ist der Wert nutzbar, mit passiver 12-dB-Weiche etwas Sicherheitsabstand nach oben einplanen.
Bei 42.audio findest du die 1"-Hörner von Celestion, die als Partner in Frage kommen: H1SC-8050, H1SC-9040, H1-9040P und H1-7050 'No Bell'. Der CDX1-1748 braucht ein Horn mit Gewindeanschluss; welches Horn welche Befestigung hat, steht in dessen Produktdaten. Für Flanschhörner ist der CDX1-1747 die technisch identische Alternative.
Worauf du achten solltest
- Schraubgewinde 1": nur für Hörner mit Gewindeanschluss.
- 60 W AES bei 8 Ω: Endstufe mit Limiter oder sauberem Hochpass betreiben.
- Polyimid-Membran: höhere Temperaturfestigkeit als PETP, Trennung ab 1.600 Hz möglich.
- 2,3 kg Ferrit-Magnet, 53 mm Einbautiefe.
Häufige Fragen
CDX1-1748 oder CDX1-1747, was ist der Unterschied?
Beide haben Polyimid-Membran, 60 W AES und 110 dB. Der CDX1-1748 wird in ein Gewindehorn geschraubt, der CDX1-1747 an einen Flansch. Die Wahl richtet sich allein nach dem Horn.
Wie tief darf ich wirklich trennen?
1.600 Hz mit 12 dB/Oktave ist die Herstellerangabe für die Untergrenze. Steilere Filter erlauben, diesen Wert voll auszunutzen; bei flachen passiven Weichen liegt die sichere Trennung etwas höher, weil unterhalb der Trennung der Hub der Membran rasch zunimmt.
Für welche Anwendung ist der Treiber gedacht?
Für Zweiwege-PA-Boxen, Monitore und Festinstallationen, in denen mehr Belastbarkeit und tiefere Trennung wichtiger sind als geringes Gewicht. Wer eine Neodym-Version mit ähnlicher Leistung sucht, sollte in der CDX-Serie bei 42.audio vergleichen.
Celestion CDX1-1748: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1748 ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1748 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 53 |
| Gewicht (kg) | 2.3 |
