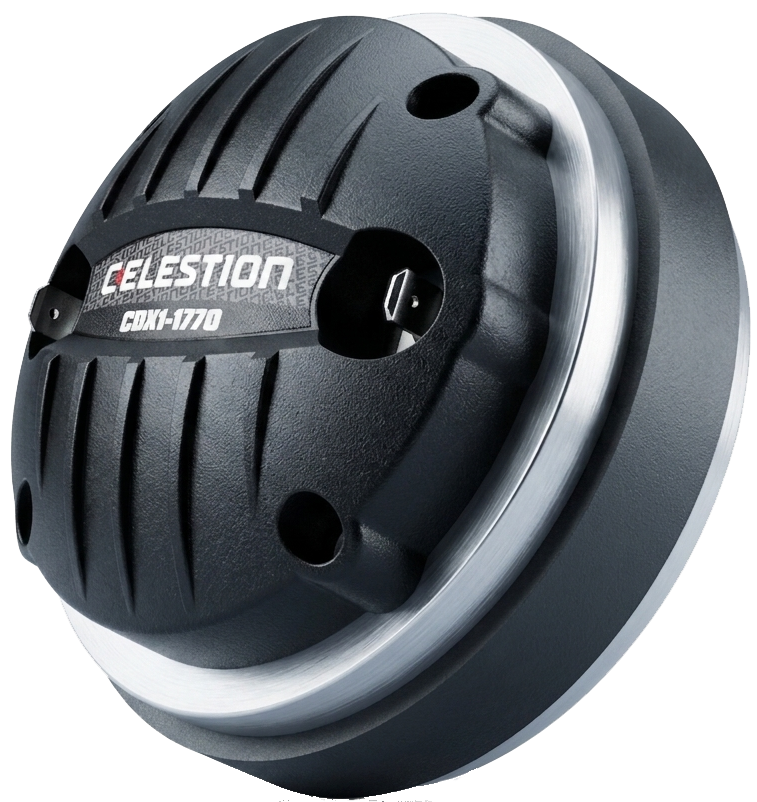

CELESTION CDX1-1770
CELESTION CDX1-1770 — 1"-Hornanschluss · Kompressionstreiber · Ferrit
40 W AES - 108 dB - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0027
Dokumente
CELESTION CDX1-1770 — 1" · Kompressionstreiber
1"-Kompressionstreiber mit Ferritmagnet
40 W AES · 108 dB Empfindlichkeit
Merkmale
- Membran und Sicke aus einem Stück PETP
- Sound-Castle-Membraneinheit der nächsten Generation mit weicher Klemmung
- Empfohlene minimale Trennfrequenz 2.000 Hz (12 dB/Okt.)
Technische Daten
- Hornanschluss: 1 "
- Schwingspule: 1.75 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 108 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Membran: PETP-Folie
- Sicke: PETP-Folie
- Schwingspulendraht: Kupferkaschiertes Aluminium
- Gewicht: 1.36 kg
- Einbautiefe: 55.6 mm
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0027
Celestion CDX1-1770: kompakter 1"-Ferrit-Treiber mit 108 dB und Soft-Clamping-Membran
Der Celestion CDX1-1770 ist ein 1"-Kompressionstreiber mit Ferrit-Magnet und einer neu entwickelten Sound-Castle-Membranbaugruppe mit weicher Klemmung. Mit 1,36 kg liegt er gewichtsmäßig zwischen den Neodym- und den klassischen Ferrit-Modellen der CDX-Serie; das Magnetsystem ist also kompakter ausgelegt als bei den schweren Ferrit-Geschwistern.
Die Membran besteht mit Sicke aus einem Stück PETP-Folie, angetrieben von einer 1,75"-Schwingspule aus kupferkaschiertem Aluminiumdraht. Die Empfindlichkeit beträgt 108 dB an 8 Ω, die Belastbarkeit 40 W AES und 80 W Dauerbelastbarkeit. Die Einbautiefe von 55,6 mm entspricht praktisch der übrigen 1"-Reihe. Gedacht ist der Treiber für preisbewusste Zweiwege-Boxen, Monitore und kleine Installationslautsprecher, in denen ein ordentlicher Hochtonzweig ohne großes Gewicht gefragt ist.
Einsatz und Gehäuse
Die weiche Klemmung der Membran verringert Verzerrungen, die bei starr eingespannten Folienmembranen im Übergangsbereich entstehen. Als Mindesttrennung sind 2.200 Hz bei 12 dB/Oktave angegeben. Ich würde den Treiber in einer passiven Zweiwege-Box mit 8"-Tiefmitteltöner deutlich darüber trennen und immer einen Serienkondensator als Schutz vorsehen; aktiv mit 24 dB/Oktave darfst du näher an die Untergrenze heran.
Mit 108 dB liegt der CDX1-1770 knapp unter den lauteren Modellen der Serie, was in der Praxis die notwendige Absenkung gegenüber dem Tieftöner etwas verkleinert. Passende Hörner mit 1"-Hals aus dem Celestion-Programm bei 42.audio: H1-7050 'No Bell', H1-9040P, H1SC-8050 und H1SC-9040. Prüfe die Befestigungsart im jeweiligen Hornprodukt, bevor du bestellst.
Worauf du achten solltest
- 1,36 kg: leichter als die klassischen Ferrit-Modelle, aber ohne Neodym-Aufpreis.
- 108 dB an 8 Ω, 40 W AES: für kleine und mittlere Zweiwege-Boxen ausgelegt.
- Trennung nicht unter 2.200 Hz mit 12 dB/Oktave.
- Einbautiefe 55,6 mm hinter dem Horn berücksichtigen.
Häufige Fragen
Wo liegt der Unterschied zum CDX1-1745?
Beide sind 1"-Ferrit-Treiber mit PETP-Membran und 40 W AES. Der CDX1-1770 hat ein kompakteres Magnetsystem mit 1,36 kg und 108 dB Empfindlichkeit, der CDX1-1745 ist deutlich schwerer und etwas lauter. Für leichte Boxen mit moderatem Pegelbedarf ist der CDX1-1770 die schlankere Lösung.
Reichen 108 dB Empfindlichkeit für PA?
Für kleine und mittlere Boxen ja, ein 8"- oder 12"-Tieftöner liegt in der Regel darunter, sodass immer noch abgesenkt werden muss. Für große Systeme mit hoher Dauerlast sind die 1,4"-Treiber der Serie gedacht.
Welcher Verstärker passt?
An 8 Ω genügt bei aktiver Trennung eine Endstufe im Bereich von 40 bis 80 W. Ein Limiter oder zumindest ein sauber dimensionierter Hochpass ist wichtiger als zusätzliche Leistung.
Celestion CDX1-1770: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX1-1770 ist ein 1-Zoll-Kompressionstreiber mit Ferritmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX1-1770 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 108 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 55.6 |
| Gewicht (kg) | 1.36 |
