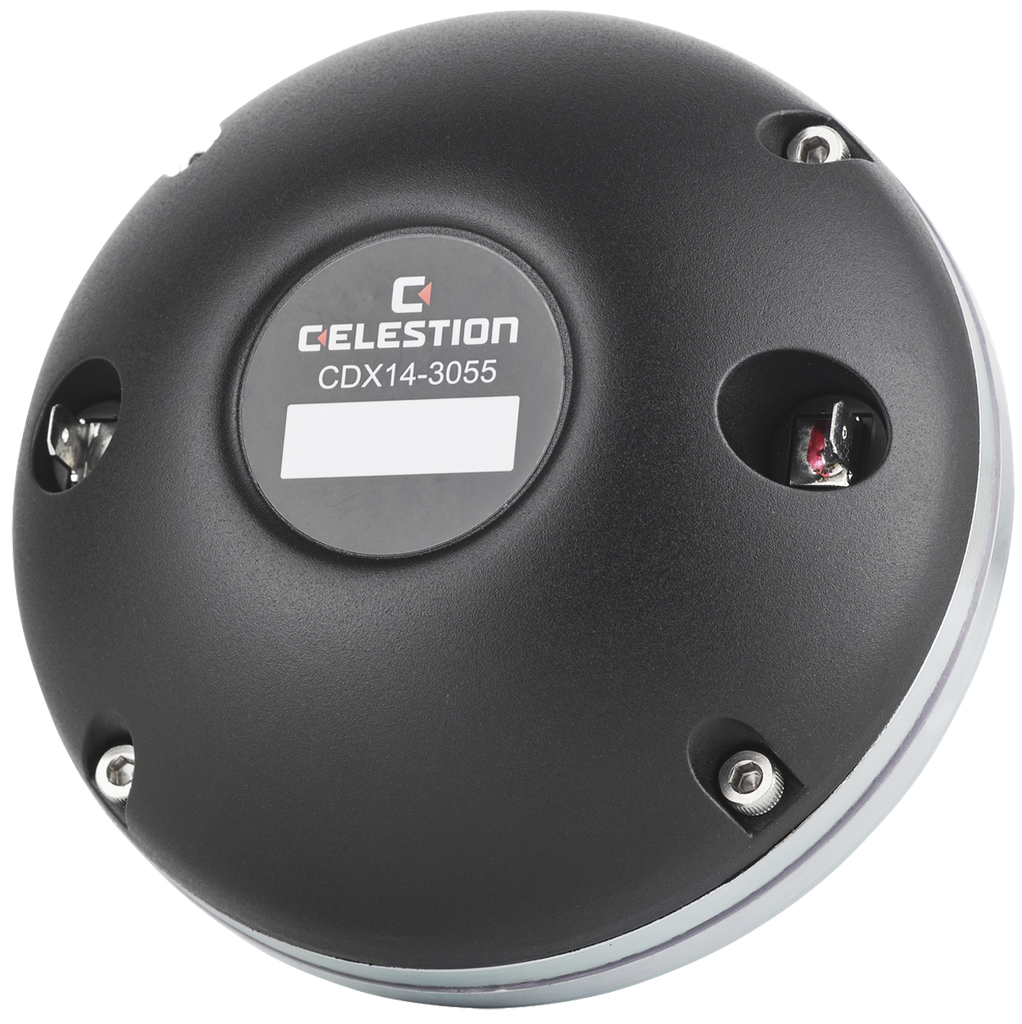

CELESTION CDX14-3055
CELESTION CDX14-3055 — 1.4"-Hornanschluss · Kompressionstreiber · Neodym
120 W AES - 108 dB - 500 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KD-CEL-0032
Dokumente
CELESTION CDX14-3055 — 1.4" · Kompressionstreiber
1,4"-Kompressionstreiber mit Neodymmagnet
120 W AES · 108 dB Empfindlichkeit · Frequenzbereich 500 Hz – 20000 Hz
Merkmale
- Phase-Plug mit maximaler Modenunterdrückung
- Tiefgezogene Titanmembran mit Polyimid-Sicke
- Sound-Castle-Membraneinheit mit weicher Klemmung
Technische Daten
- Hornanschluss: 1.4 "
- Schwingspule: 3 "
- Belastbarkeit: 120 W
- Dauerbelastbarkeit: 240W
- Empfindlichkeit: 108 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Membran: Titan
- Sicke: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 1.7 kg
- Einbautiefe: 55 mm
- Frequenzbereich: 500 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 800Hz
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KD-CEL-0032
Celestion CDX14-3055: 1,4"-Neodym-Treiber mit Modal-Suppression-Phase-Plug, 120 W AES
Der Celestion CDX14-3055 kombiniert den 3"-Neodym-Antrieb der CDX-Serie mit der neueren Membrantechnik des Herstellers: eine tiefgezogene Titanmembran mit Polyimid-Sicke, eingespannt in der Sound-Castle-Baugruppe mit weicher Klemmung, davor ein Phase-Plug, der Membranmoden gezielt unterdrückt. Gegenüber der einteiligen Titanmembran des CDX14-3045 trennt dieses Konzept die Aufgaben: Titan liefert Steifigkeit, Polyimid die Nachgiebigkeit der Sicke.
Die Leistungsdaten entsprechen den anderen 3"-Modellen: 120 W AES, 240 W Dauerbelastbarkeit, 108 dB Empfindlichkeit an 8 Ω, Übertragungsbereich 500 bis 20.000 Hz. Die 3"-Schwingspule ist hochkant aus kupferkaschiertem Aluminiumdraht gewickelt. Mit 1,7 kg und 55 mm Einbautiefe ist der CDX14-3055 der leichteste und flachste 3"-Treiber der Serie bei 42.audio.
Einsatz und Gehäuse
Die empfohlene Mindesttrennung liegt bei 800 Hz mit 12 dB/Oktave. Der Treiber ist damit für Zweiwege-Boxen mit 12"- oder größeren Tieftönern und für den Mittelhochtonzweig in Dreiwege-Systemen gedacht. Wer die 800 Hz wirklich nutzen will, sollte aktiv mit 24 dB/Oktave trennen und einen Limiter setzen; passive Weichen erster oder zweiter Ordnung verlangen deutlich mehr Abstand zur Untergrenze.
Für den 1,4"-Hals sind bei 42.audio die 18Sound-Hörner XR1464C, XR1496C, XT1464, XG14 Alu, PR614 und H860 3D Print belegt; Bolzenbild und Befestigung solltest du in beiden Produktdaten vergleichen. Die Polyimid-Sicke und der modenunterdrückende Phase-Plug wirken sich vor allem im oberen Bereich aus, wo Titanmembranen ohne diese Maßnahmen Resonanzen zeigen; für Anwendungen mit hohem Anspruch an gleichmäßige Höhen ist das der interessantere der beiden Neodym-3"-Treiber.
Worauf du achten solltest
- 1,7 kg, 55 mm Einbautiefe: leichtester und flachster 3"-Treiber der CDX-Serie.
- 120 W AES / 240 W Dauerbelastbarkeit an 8 Ω, Limiter vorsehen.
- Trennung ab 800 Hz (12 dB/Okt.), aktiv mit steilen Filtern empfohlen.
- Titanmembran mit Polyimid-Sicke und Modal-Suppression-Phase-Plug für glattere Höhen.
- 1,4"-Hornanschluss.
Häufige Fragen
CDX14-3055 oder CDX14-3045, welcher ist besser?
Beide haben 120 W AES, 108 dB und 500 bis 20.000 Hz. Der CDX14-3055 setzt auf Polyimid-Sicke, Soft Clamping und Phase-Plug mit Modenunterdrückung, was einen gleichmäßigeren Hochtonbereich verspricht, und ist mit 1,7 kg leichter. Der CDX14-3045 mit einteiliger Titanmembran ist die einfachere Konstruktion.
Wie tief darf ich trennen?
800 Hz bei 12 dB/Oktave ist die Untergrenze. Mit DSP und 24 dB/Oktave kannst du dort ansetzen, passiv liegt die sichere Trennung höher. Unterhalb der Trennung steigt der Hub der Membran, und genau dort entstehen Verzerrung und Schäden.
Eignet sich der Treiber für ein hochwertiges Heim-Hornsystem?
Ja. 108 dB und ein Bereich bis 20.000 Hz erlauben einen Zweiwege-Aufbau mit großem Tieftöner ohne Superhochtöner. Der Pegelüberschuss wird per DSP oder Spannungsteiler angepasst, und die Belastbarkeit wird im Wohnraum nie ausgereizt.
Celestion CDX14-3055: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CDX14-3055 ist ein 1,4-Zoll-Kompressionstreiber mit Neodymmagnet aus der Serie CDX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CDX14-3055 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Compression Driver |
| Serie | CDX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 120 |
| Empfindlichkeit (dB) | 108 |
| Frequenz von (Hz) | 500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1.4 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 55 |
| Gewicht (kg) | 1.7 |
