CELESTION CF1540F

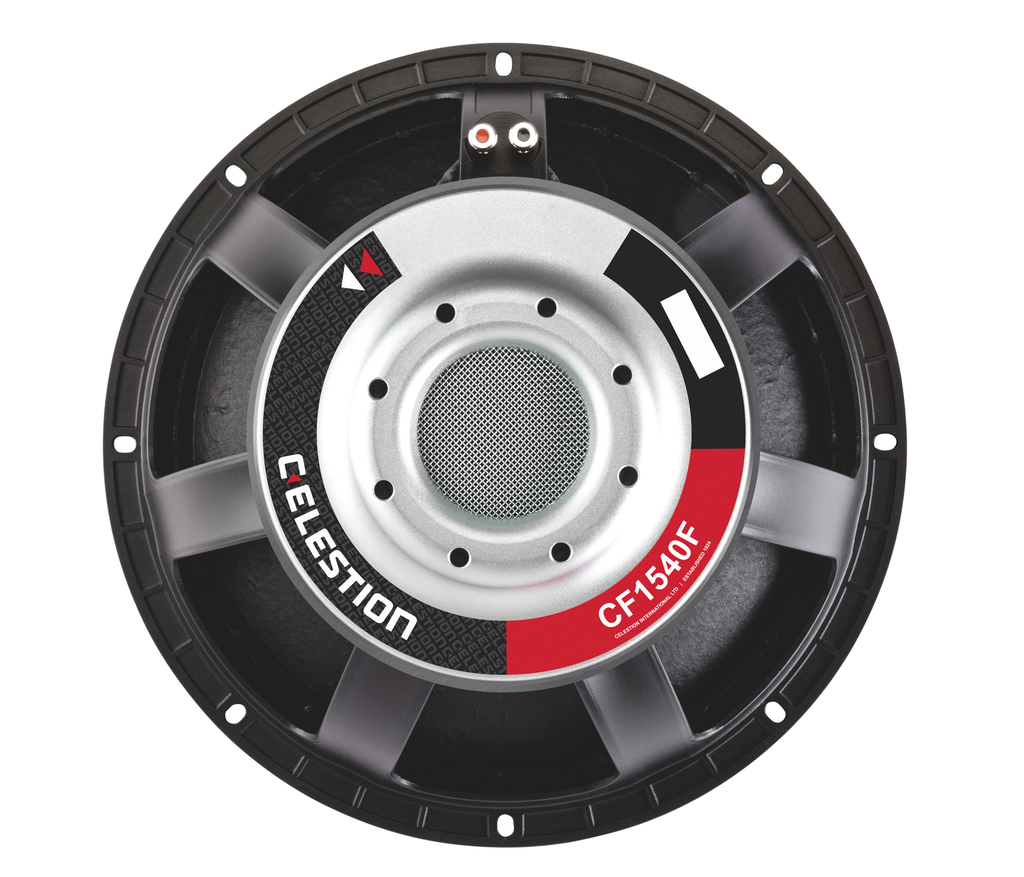

CELESTION CF1540F — 15" / 15 Zoll · Tieftöner · Ferrit
600 W AES - 97 dB - 35 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0008
Dokumente
CELESTION CF1540F — 15" · Tieftöner
15"-Tieftöner mit Aluminiumguss-Korb und Ferritmagnet
600 W AES · 97 dB Empfindlichkeit · Frequenzbereich 35 Hz – 2000 Hz
Merkmale
- Glasfaserverstärkte Papiermembran mit witterungsbeständiger Imprägnierung
- Belüfteter Magnetantrieb für dynamische Wärmeabfuhr
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 600 W
- Dauerbelastbarkeit: 1200W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärkte Zellulose
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 9.62 kg
- Einbautiefe: 181.8 mm
- Ausschnitt: 354.5mm / 13.96in
- Frequenzbereich: 35 – 2000 Hz
Thiele-Small-Parameter
- Fs: 29.1 Hz
- Qts: 0.235
- Qms: 6.531
- Qes: 0.243
- Vas: 227.867 l
- Xmax: 8.6 mm
- BL: 23.15 Tm
- Re: 5.53 Ω
- Le: 1.74 mH
- Mms: 0.1289 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0008
Celestion CF1540F: 15"-Tieftöner mit Fs 29,1 Hz, 97 dB und 600 W AES
Eine Resonanzfrequenz von 29,1 Hz bei einem 15-Zöller mit 97 dB: Der Celestion CF1540F aus der CF-Serie kombiniert eine sehr weiche Aufhängung mit einem kräftigen Antrieb von 23,15 Tm. Belastbar mit 600 W AES auf einer 4"-Schwingspule aus rundem Kupferdraht auf Glasfaserträger, an 8 Ω, Nennbereich 35 bis 2000 Hz. Die Membran aus glasfaserverstärkter Zellulose ist witterungsbeständig imprägniert, die Sicke gewebeversiegelt, der Ferritmagnet im Alu-Druckgusskorb belüftet.
Das Vas von 227,867 l ist die Folge der weichen Aufhängung und einer Membranfläche von 0,0855 m²; zusammen mit Qts 0,235 und 128,9 g bewegter Masse ergibt sich ein Chassis, das in einem vergleichsweise kleinen Gehäuse straff kontrolliert wird, statt ein riesiges Volumen zu verlangen. Der EBP von 120 empfiehlt Bassreflex oder Horn. Mit 8,6 mm Xmax stehen genügend Hubreserven für tiefe Abstimmungen zur Verfügung.
Einsatz und Gehäuse
Als Bassreflex-Richtwert ergeben sich 54 l bei einer Abstimmung auf 45 Hz mit einer Grenzfrequenz um 57 Hz, also ein kompaktes Gehäuse für einen 15-Zöller, das als Fullrange-Box oder als kräftiges Topteil in einer Zwei-Wege-PA funktioniert. Geschlossen kommen rund 28 l mit 88 Hz Einbauresonanz heraus, was den Treiber auf Grundton und Mittelton über einem Subwoofer beschränkt. Wegen des großen Vas reagiert die Abstimmung empfindlich auf das Volumen, deshalb lohnt sich ein Durchlauf in der Gehäuseberechnung bei 42.audio.
Der Nennbereich endet bei 2000 Hz; im Zwei-Wege-Betrieb setzt du die Trennung an einen 1,4"- oder 2"-Kompressionstreiber auf einem Horn aus der Celestion-Kategorie Hörner und Waveguides deutlich darunter, weil die 15"-Membran im oberen Mittelton stark bündelt. Rechne beim Gehäuse mit 181,8 mm Einbautiefe, 354,5 mm Ausschnitt und 9,62 kg Treibergewicht.
Worauf du achten solltest
- Fs 29,1 Hz und Qts 0,235: tief resonierendes, straff kontrolliertes Chassis.
- Vas 227,867 l: Abstimmung volumenempfindlich, Richtwert 54 l Bassreflex.
- 4"-Schwingspule mit rundem Kupferdraht, 600 W AES, Xmax 8,6 mm.
- Le 1,74 mH: Impedanzanstieg im Mittelton bei der Weiche berücksichtigen.
- 181,8 mm tief, Ausschnitt 354,5 mm, 9,62 kg.
Häufige Fragen
Warum ist das Vas mit 227,867 l so groß?
Vas beschreibt die Nachgiebigkeit der Aufhängung als Luftvolumen; bei einer Membranfläche von 0,0855 m² und einer Resonanz von 29,1 Hz ist die Aufhängung sehr weich. Das heißt nicht, dass du ein riesiges Gehäuse brauchst: Mit Qts 0,235 liegt der Bassreflex-Richtwert bei 54 l.
CF1540F oder CF1540HD?
Der CF1540F hat mit Fs 29,1 Hz die tiefere Resonanz und ein deutlich größeres Vas, der CF1540HD ist mit doppelter Aufhängung auf höhere Belastbarkeit und mehr Hub ausgelegt. Für Fullrange-Boxen mit moderater Leistung ist der F die leichtere Wahl, für Subwoofer-Betrieb mit hoher Dauerlast der HD.
Welche Endstufe passt zu 600 W AES an 8 Ω?
Eine Endstufe im Bereich der AES-Belastbarkeit an 8 Ω passt; mit 97 dB erreichst du damit hohe Pegel. Ein Hochpass unter der Abstimmfrequenz ist wichtig, weil ein Reflexgehäuse den Hub unterhalb der Abstimmung nicht mehr begrenzt.
Celestion CF1540F: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CF1540F ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie CF und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CF1540F mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | CF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 2000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 181.8 |
| Gewicht (kg) | 9.62 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.53 |
| Le (mH) | 1.74 |
| Fs (Hz) | 29.1 |
| Qms | 6.531 |
| Qes | 0.243 |
| Qts | 0.235 |
| Vas (l) | 227.867 |
| Xmax (mm) | 8.6 |
| BL (Tm) | 23.15 |
| Mms (kg) | 0.1289 |
| Sd (m²) | 0.0855 |
