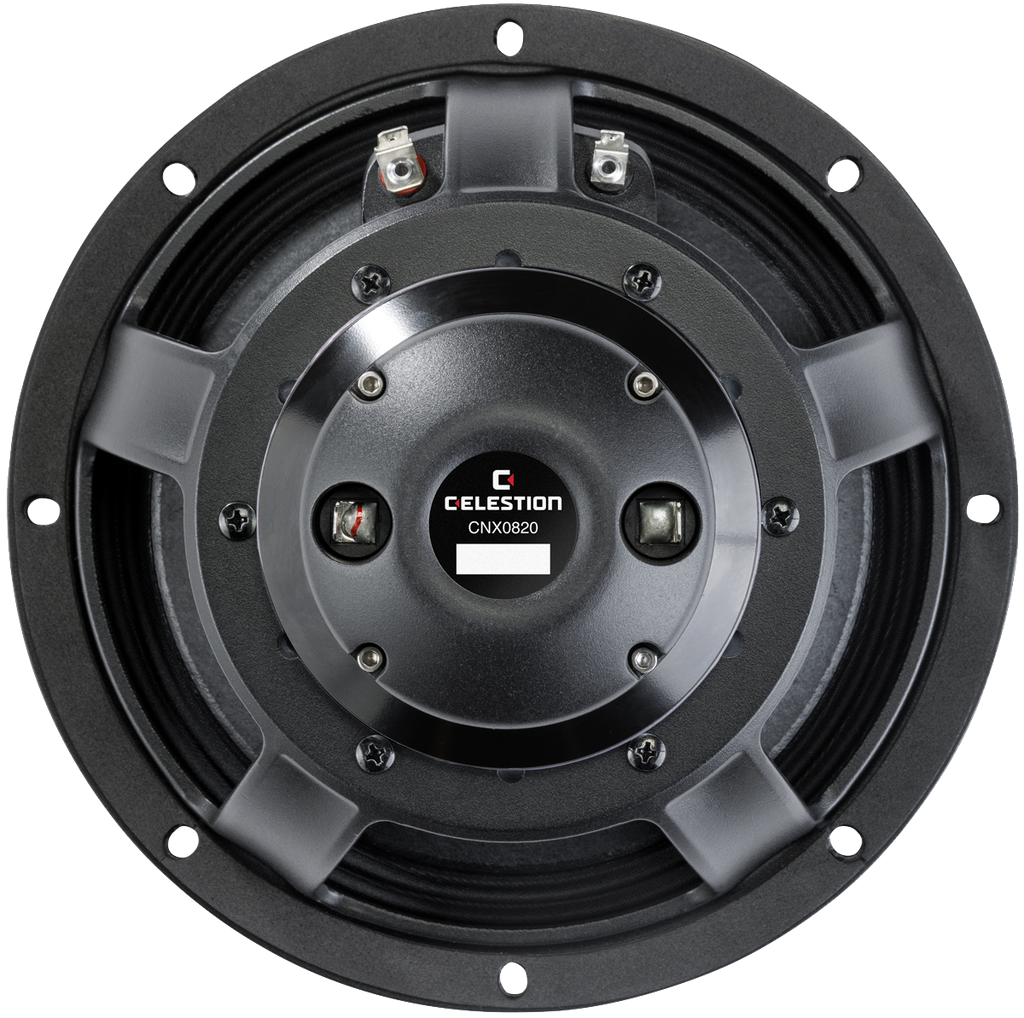

CELESTION CNX0820
CELESTION CNX0820 — 8" / 8 Zoll · Koaxial-Chassis · Neodymium, common motor
50 W AES - 107 dB - 1200 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0001
Dokumente
CELESTION CNX0820 — 8" · Koaxial-Chassis
8"-Koaxialchassis mit Aluminiumguss-Korb und Neodymmagnet
50 W AES · 107 dB Empfindlichkeit · Frequenzbereich 1200 Hz – 20000 Hz
Merkmale
- Neodymmagnet als gemeinsamer Antrieb für Tief- und Hochton
- Polyimid-Hochtonmembran, vor Ort tauschbar
- Zwei Demodulationsringe gegen harmonische und Intermodulationsverzerrungen
- Integriertes Constant-Directivity-Horn mit 50° Abstrahlung
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 1.75 "
- Belastbarkeit: 50 W
- Dauerbelastbarkeit: 100W
- Empfindlichkeit: 107 dB
- Impedanz: 8 Ω
- Magnet: Neodym, gemeinsamer Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 2.5 kg
- Einbautiefe: 115 mm
- Ausschnitt: 187mm / 7.4in
- Frequenzbereich: 1200 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2,000Hz
Thiele-Small-Parameter
- Fs: 94.6 Hz
- Qts: 0.395
- Qms: 3.293
- Qes: 0.448
- Vas: 9.89 l
- Xmax: 6 mm
- BL: 12.02 Tm
- Re: 5.1 Ω
- Le: 0.46 mH
- Mms: 0.0209 kg
- Sd: 0.0227 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0001
Celestion CNX0820: 8"-Koax mit Neodym-Gemeinschaftsantrieb und 50°-CD-Horn
Beim Celestion CNX0820 teilen sich Tief- und Hochtonsektion einen einzigen Neodymantrieb: Der Magnet treibt sowohl die 1,75"-Schwingspule des 8"-Konus als auch die Hochtoneinheit, deren Polyimid-Membran im Feld tauschbar ist. Zwei Demodulationsringe im Antrieb senken harmonische und Intermodulationsverzerrungen, und das integrierte Constant-Directivity-Horn mit 50° Abstrahlung sorgt dafür, dass der Hochton nicht einfach frei abstrahlt, sondern kontrolliert bündelt. Korb aus Aluminium-Druckguss, Membran aus Kevlar-verstärktem Papier, Schwingspule aus hochkant gewickeltem kupferkaschiertem Aluminium.
Die Kopfdaten 50 W AES, 107 dB und 1.200 bis 20.000 Hz beschreiben die Hochtonsektion; als Dauerbelastbarkeit sind dafür 100 W angegeben. Die Tieftonsektion charakterisieren die Thiele-Small-Parameter: Fs 94,6 Hz, Qts 0,395, Vas 9,89 l, BL 12,02 Tm bei 20,9 g bewegter Masse und 6 mm Xmax. Das ist ein 8"-Konus mit straffem Antrieb, der als Mittel-Tieftöner in kompakten Gehäusen arbeitet. Gewicht 2,5 kg, Einbautiefe 115 mm, Ausschnitt 187 mm.
Einsatz und Gehäuse
Als Trennfrequenz zwischen Konus und Hochtonsektion sind 2.000 Hz bei 12 dB pro Oktave empfohlen; damit bleibt die Hochtoneinheit deutlich oberhalb ihrer unteren Grenze von 1.200 Hz und wird nicht mit Hub belastet. Der EBP von 211 spricht für Bassreflex: Als Richtwert ergeben sich etwa 10 l mit Abstimmung auf 92 Hz und einer unteren Grenzfrequenz um 90 Hz. Geschlossen kommst du mit rund 4,5 l aus, dann liegt die Eckfrequenz bei 169 Hz, was für ein Mittel-Hochton-Abteil über einem Tieftöner passt. Port und Feinabstimmung rechnest du in der Gehäuseberechnung auf 42.audio.
Mit 50° Abstrahlung ist der CNX0820 ein Chassis für gerichtete Beschallung: Installationen mit langer Wurfweite, Delay-Lines, Sprachbeschallung in halligen Räumen und kompakte Tops, bei denen die enge Bündelung Reflexionen reduziert. Für breite Nahfeldabdeckung sind Koaxe mit weiterem Horn die bessere Wahl. Die Thiele-Small-Parameter stehen in der Chassis-Datenbank, die Herstellerseite ist verlinkt.
Worauf du achten solltest
- 50° Constant-Directivity-Horn: enge Bündelung, gut für Wurfweite und hallige Räume.
- Empfohlene Trennung 2.000 Hz mit 12 dB/Oktave: Hochtonsektion nicht tiefer belasten.
- Einbautiefe 115 mm, Ausschnitt 187 mm, 2,5 kg: kompakt und leicht dank Neodym.
- 8 Ω, Re 5,1 Ω, Le 0,46 mH: Induktivität des Konus in der Weiche berücksichtigen.
- Polyimid-Hochtonmembran im Feld tauschbar: wartungsfreundlich für Installationen.
Häufige Fragen
Was bedeutet der gemeinsame Antrieb für Tief- und Hochton?
Ein einziger Neodymmagnet versorgt beide Schwingspulen. Das spart Gewicht und Bautiefe, das Chassis wiegt 2,5 kg bei 115 mm Einbautiefe, und die beiden Sektionen sind mechanisch fest aufeinander bezogen, was die akustische Ausrichtung im Übergang vereinfacht.
Welches Gehäuse passt zum CNX0820?
Bassreflex mit etwa 10 l und 92 Hz Abstimmung liefert einen kompakten Mittel-Tieftöner mit Grenzfrequenz um 90 Hz. Als Mittel-Hochton-Einheit über einem Tieftöner reicht ein geschlossenes Abteil mit rund 4,5 l. Beides sind Richtwerte aus den Thiele-Small-Parametern.
Welche Weiche und welcher Verstärker?
Die empfohlene Trennung liegt bei 2.000 Hz mit 12 dB pro Oktave. Wegen der 107 dB der Hochtonsektion musst du den Hochtonzweig gegenüber dem Konus im Pegel anpassen. Verstärkerseitig ist 8 Ω unkritisch; ein Hochpass unter dem Einsatzbereich des Konus ist sinnvoll.
Celestion CNX0820: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CNX0820 ist ein 8-Zoll-Koaxial-Chassis aus der Serie CNX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CNX0820 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | CNX |
| Magnet | Neodymium, common motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 107 |
| Frequenz von (Hz) | 1200 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 115 |
| Gewicht (kg) | 2.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 0.46 |
| Fs (Hz) | 94.6 |
| Qms | 3.293 |
| Qes | 0.448 |
| Qts | 0.395 |
| Vas (l) | 9.89 |
| Xmax (mm) | 6 |
| BL (Tm) | 12.02 |
| Mms (kg) | 0.0209 |
| Sd (m²) | 0.0227 |
