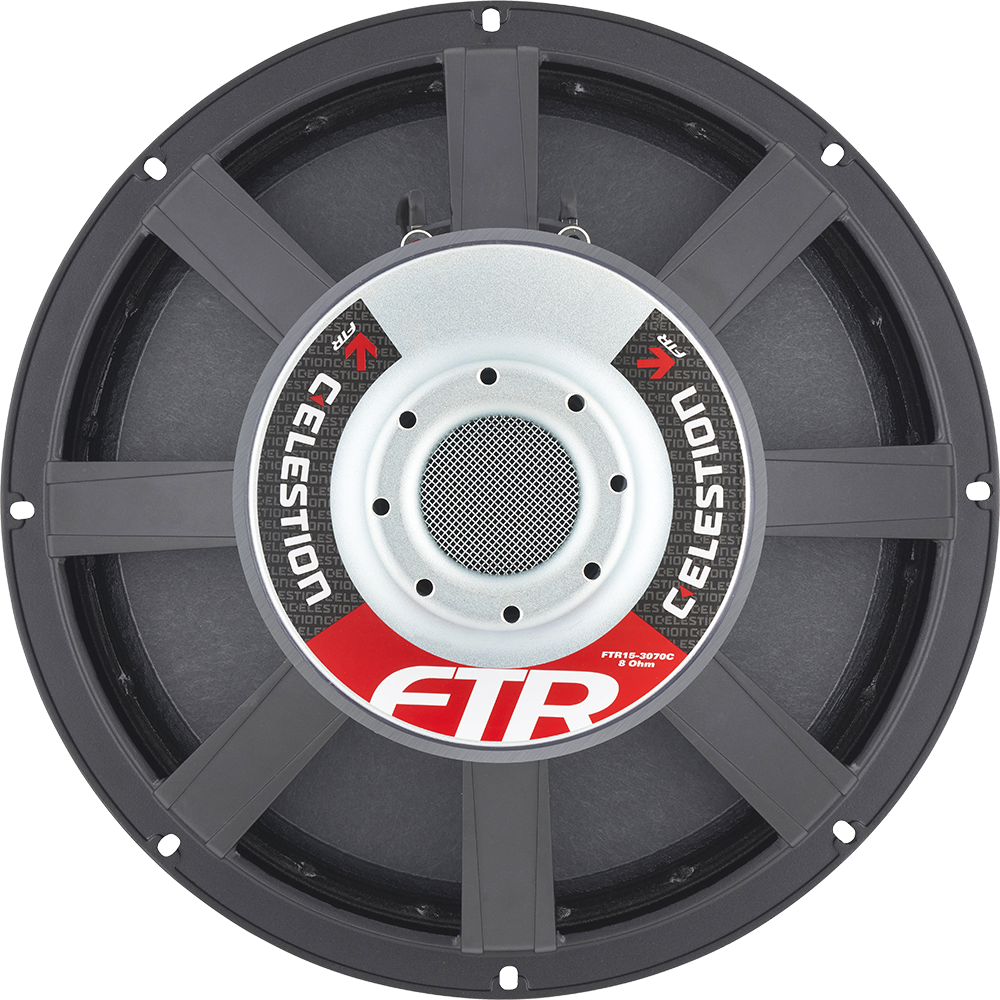

CELESTION FTR15-3070C
CELESTION FTR15-3070C — 15" / 15 Zoll · Tieftöner · Ferrit
400 W AES - 99 dB - 40 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0018
Dokumente
CELESTION FTR15-3070C — 15" · Tieftöner
15"-Tiefmitteltöner mit Aluminiumguss-Korb und Ferritmagnet
400 W AES · 99 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz
Merkmale
- Voll gesättigter Luftspalt für höheres Bl und geringere Verzerrungen
- Glasfaserverstärkte Papiermembran mit witterungsbeständiger Imprägnierung
- Belüfteter Magnetantrieb für dynamische Wärmeabfuhr
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W
- Dauerbelastbarkeit: 800W
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärktes Papier (witterungsbeständig)
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 6.3 kg
- Einbautiefe: 158 mm
- Ausschnitt: 351mm / 13.82in
- Frequenzbereich: 40 – 4000 Hz
Thiele-Small-Parameter
- Fs: 41.4 Hz
- Qts: 0.382
- Qms: 3.51
- Qes: 0.429
- Vas: 187.62 l
- Xmax: 5.5 mm
- BL: 17.33 Tm
- Re: 6.07 Ω
- Le: 0.59 mH
- Mms: 0.0817 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0018
Celestion FTR15-3070C: 15"-Bass-Mitteltöner mit 99 dB, 400 W AES und gesättigtem Luftspalt
99 dB Kennschalldruck bei 8 Ω: Der Celestion FTR15-3070C ist ein 15"-Tieftöner, der auf Wirkungsgrad gebaut ist. Im Aluminium-Druckgusskorb sitzt ein Ferritantrieb, dessen Luftspalt bis zur Sättigung ausgesteuert wird. Das erhöht den Kraftfaktor (BL 17,33 Tm) und senkt gleichzeitig die Verzerrungen, weil das Feld im Spalt weniger von der Spulenstromlage abhängt. Belastbar ist das Chassis mit 400 W AES, also 800 W Programm, und es arbeitet von 40 bis 4000 Hz.
Die 3"-Schwingspule aus rundem Kupferdraht auf Glasfaserträger sitzt in einem belüfteten Magnetsystem, das die Wärme dynamisch abführt. Die Membran aus glasfaserverstärktem Papier ist witterungsbeständig imprägniert, die Gewebesicke versiegelt; einfache Zentrierung, Xmax 5,5 mm. Mit Fs 41,4 Hz, Qts 0,382 und einem großen Vas von 187,62 l ist der Fünfzehnzöller die klassische Wahl für 2-Wege-Fullrange-Boxen, in denen ein Chassis Bass und Mitten übernimmt und ein Horn darüber ansetzt. Die bewegte Masse von 81,7 g ist für dieses Format gering und ein Grund für die hohe Empfindlichkeit.
Einsatz und Gehäuse
Der EBP von 97 lässt Bassreflex und geschlossen beides zu, in der Praxis ist Reflex die Regel. Der Richtwert liegt bei 178 l Nettovolumen, abgestimmt auf 41 Hz mit einer f3 ebenfalls um 41 Hz. Das ist ein großes Gehäuse, geschuldet dem hohen Vas, und in kleineren Boxen steigt die Grenzfrequenz entsprechend an. Geschlossen ergeben sich rund 77 l mit fc 77 Hz, was den Fünfzehnzöller in einem 3-Wege-System zum Bass-Mitteltöner über einem Subwoofer macht. Für die konkrete Auslegung nutzt du die Gehäuseberechnung auf 42.audio.
Nach oben spielt der FTR15-3070C bis 4000 Hz, was eine 2-Wege-Aufteilung mit einem Kompressionstreiber und Horn aus Celestions Hörner-&-Waveguide-Sortiment erlaubt. Die Trennfrequenz richtest du nach dem Hochtontreiber und dem Bündelungsverhalten der Membran, nicht nach der Obergrenze des Tieftöners. Einbautiefe 158 mm, Ausschnitt 351 mm.
Worauf du achten solltest
- 99 dB und 8 Ω: schon Endstufen mit 400 W an 8 Ω liefern hohen Pegel, 800 W Programm sind das Maximum.
- Vas 187,62 l: Reflexgehäuse um 178 l für vollen Tiefgang, kleinere Boxen kosten untere Grenzfrequenz.
- 6,3 kg bei 15": vergleichsweise leicht für ein Ferrit-Chassis dieser Größe.
- Einbautiefe 158 mm, Ausschnitt 351 mm.
- Xmax 5,5 mm: hoher Wirkungsgrad statt Langhub, für Subwoofer-Alleinbetrieb nicht die erste Wahl.
Häufige Fragen
Für welche Box ist der FTR15-3070C gedacht?
Für die klassische 15"-2-Wege-PA-Box, in der er Bass und Mitten bis zur Hornübergabe abdeckt. Mit 99 dB liefert er hohen Pegel aus wenig Verstärkerleistung, weshalb er in Verleihsystemen und Beschallungsanlagen mit passiver Weiche gut aufgehoben ist.
Wie klein darf das Gehäuse werden?
Der Richtwert von 178 l gilt für maximale Tiefe bis 41 Hz. Ein kleineres Volumen ist möglich, hebt aber Abstimmung und f3 an; für eine Fullrange-Box, die über einem Subwoofer läuft, ist das ein sinnvoller Kompromiss. Rechne die Varianten mit der Gehäuseberechnung durch.
Was bringt die Vollsättigung des Luftspalts in der Praxis?
Ein vollständig gesättigter Luftspalt macht den Kraftfaktor unabhängiger vom Spulenstrom, dadurch sinken Verzerrungen bei hohen Pegeln. Das Ergebnis ist der hohe BL von 17,33 Tm bei einer moderaten Membranmasse, was den Kennschalldruck von 99 dB ermöglicht.
Celestion FTR15-3070C: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der FTR15-3070C ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie FTR und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION FTR15-3070C mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | FTR |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 158 |
| Gewicht (kg) | 6.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.07 |
| Le (mH) | 0.59 |
| Fs (Hz) | 41.4 |
| Qms | 3.51 |
| Qes | 0.429 |
| Qts | 0.382 |
| Vas (l) | 187.62 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 17.33 |
| Mms (kg) | 0.0817 |
| Sd (m²) | 0.0855 |
