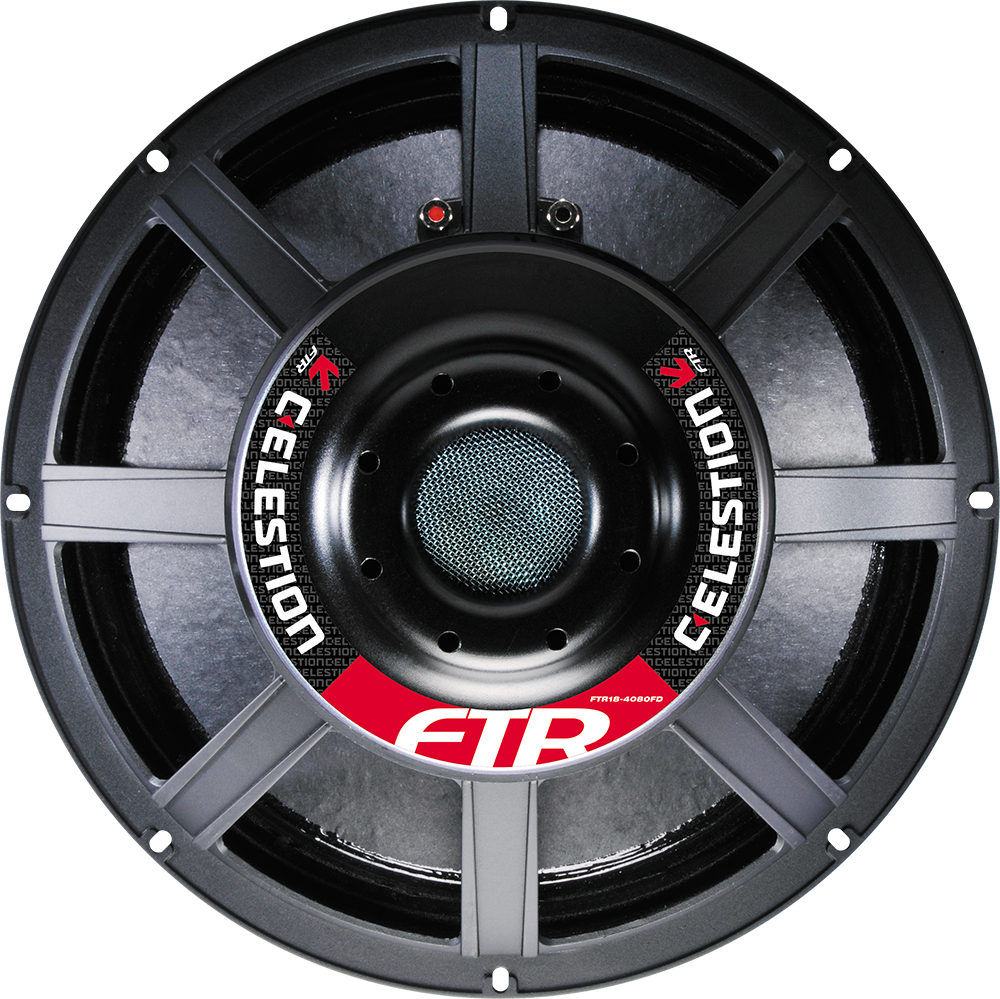

CELESTION FTR18-4080FD
CELESTION FTR18-4080FD — 18" / 18 Zoll · Tieftöner · Ferrit
1000 W AES - 97 dB - 30 – 2500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0020
Dokumente
CELESTION FTR18-4080FD — 18" · Tieftöner
18"-Tieftöner mit Aluminiumguss-Korb und Ferritmagnet
1000 W AES · 97 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2500 Hz
Merkmale
- Glasfaserverstärkte Papiermembran mit witterungsbeständiger Imprägnierung
- Optimierte Doppelzentrierung
- Belüfteter Magnetantrieb für dynamische Wärmeabfuhr
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 4 "
- Belastbarkeit: 1000 W
- Dauerbelastbarkeit: 2000W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärktes Papier (witterungsbeständig)
- Sicke: Gewebeversiegelt
- Aufhängung: Doppelt
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 9.8 kg
- Einbautiefe: 205 mm
- Ausschnitt: 416mm / 16.38in
- Frequenzbereich: 30 – 2500 Hz
Thiele-Small-Parameter
- Fs: 25.2 Hz
- Qts: 0.286
- Qms: 4.75
- Qes: 0.304
- Vas: 408.72 l
- Xmax: 8.5 mm
- BL: 22.81 Tm
- Re: 5.62 Ω
- Le: 1.5 mH
- Mms: 0.1778 kg
- Sd: 0.1134 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0020
Celestion FTR18-4080FD: 18"-Tieftöner mit 1000 W AES, 97 dB und Fs 25,2 Hz
Wenn ein 18"-Subwoofer für Bassreflex-Gehäuse gesucht wird, der Tiefgang und Wirkungsgrad kombiniert, ist der Celestion FTR18-4080FD ein Kandidat. Der Ferrit-Tieftöner im Aluminium-Druckgusskorb bringt 97 dB Kennschalldruck, eine Belastbarkeit von 1000 W AES (2000 W Programm) und eine Resonanzfrequenz von nur 25,2 Hz. Der angegebene Arbeitsbereich reicht von 30 bis 2500 Hz, praktisch relevant ist der Bassbereich.
Der Antrieb arbeitet mit einer 4"-Schwingspule aus rundem Kupferdraht auf Glasfaserträger, belüftetem Magnetsystem und einem BL von 22,81 Tm. Die Membran aus glasfaserverstärktem, witterungsbeständig imprägniertem Papier wird von einer doppelten Zentrierung geführt, die den Hub von 8,5 mm Xmax symmetrisch hält, die Gewebesicke ist versiegelt. Mit Qts 0,286, Qes 0,304 und einem Vas von 408,72 l ist die Abstimmung deutlich auf große Reflexgehäuse ausgelegt; die Mms von 177,8 g ist für einen Achtzehnzöller mit dieser Resonanz moderat, was den hohen Kennschalldruck erklärt.
Einsatz und Gehäuse
Mit einem EBP von 83 wäre theoretisch auch ein geschlossenes Gehäuse möglich, mit etwa 80 l und fc 62 Hz. Für einen Subwoofer-Treiber mit Fs 25,2 Hz verschenkt das aber Tiefgang. Sinnvoll ist Bassreflex: Der Richtwert liegt bei 169 l Nettovolumen, abgestimmt auf 33 Hz, mit einer f3 um 38 Hz. Das ergibt einen PA-Subwoofer im üblichen 18"-Format, der bei voller Belastbarkeit noch im linearen Hubbereich bleibt, sofern ein Hochpass unter der Abstimmfrequenz gesetzt ist. Portfläche und Länge legst du mit der Gehäuseberechnung von 42.audio aus.
Der FTR18-4080FD arbeitet als Subwoofer unter einem Topteil oder als Bassweg in großen 3-Wege-Systemen. Die Trennung zum nächsten Weg legst du im Bassbereich; die obere Grenze von 2500 Hz ist weit davon entfernt, praktisch relevant zu werden. Für den Einbau brauchst du 205 mm Tiefe und einen Ausschnitt von 416 mm.
Worauf du achten solltest
- 1000 W AES an 8 Ω: Endstufen im Bereich 1000 bis 2000 W an 8 Ω, mit Hochpass unter 33 Hz.
- Vas 408,72 l: der Treiber will ein großes Reflexgehäuse, Richtwert 169 l.
- 9,8 kg und 416 mm Ausschnitt: solide Schallwand und Griffe einplanen.
- Einbautiefe 205 mm.
- Xmax 8,5 mm mit doppelter Zentrierung: Wirkungsgrad hat Vorrang vor extremem Hub.
Häufige Fragen
Worin unterscheidet sich der FTR18-4080FD vom FTR18-4080HDX?
Beide haben 1000 W AES und 4"-Spule, aber der FD ist mit Fs 25,2 Hz, 97 dB und Vas 408,72 l auf große Reflexgehäuse mit maximalem Tiefgang ausgelegt. Der HDX bietet mehr linearen Hub bei etwas geringerem Kennschalldruck und höherer Resonanz und passt in ein anderes Gehäusekonzept.
Wie tief kommt der FTR18-4080FD im Bassreflexgehäuse?
Als Richtwert liegt die f3 bei 38 Hz in 169 l mit Abstimmung auf 33 Hz. Das ist für einen PA-Subwoofer ohne DSP-Entzerrung ein guter Wert; mit Entzerrung ist unterhalb der Abstimmung wegen des steigenden Hubs Vorsicht geboten.
Welche Endstufe ist passend?
1000 W AES sind die Dauerbelastbarkeit, 2000 W Programm das obere Ende. Ein Kanal mit dieser Leistung an 8 Ω plus Hochpass und Limiter ist die typische Ausstattung; bei 97 dB erreichst du auch mit weniger Leistung schon hohen Pegel.
Celestion FTR18-4080FD: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der FTR18-4080FD ist ein 18-Zoll-Tieftöner mit Ferritmagnet aus der Serie FTR und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION FTR18-4080FD mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | FTR |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 30 |
| Frequenz bis (Hz) | 2500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 205 |
| Gewicht (kg) | 9.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.62 |
| Le (mH) | 1.5 |
| Fs (Hz) | 25.2 |
| Qms | 4.75 |
| Qes | 0.304 |
| Qts | 0.286 |
| Vas (l) | 408.72 |
| Xmax (mm) | 8.5 |
| BL (Tm) | 22.81 |
| Mms (kg) | 0.1778 |
| Sd (m²) | 0.1134 |
