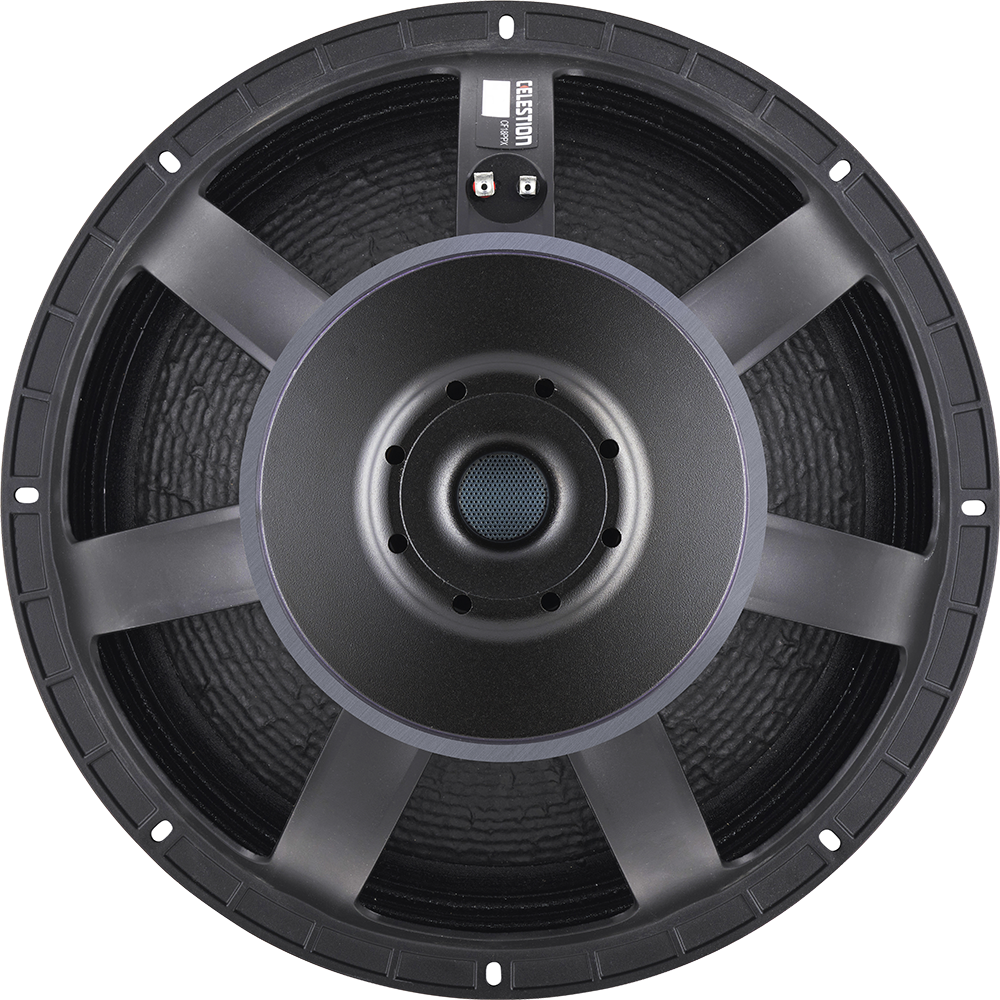

CELESTION PowerProX18
CELESTION PowerProX18 — 18" / 18 Zoll · Tieftöner · Ferrit
1200 W AES - 97 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0027
Dokumente
CELESTION PowerProX18 — 18" · Tieftöner
18"-Tieftöner mit Aluminiumguss-Korb und Ferritmagnet
1200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz
Merkmale
- PowerProX-Chassis sind auf maximale Leistung und Zuverlässigkeit über die gesamte Lebensdauer ausgelegt
- Dynamische Luftführung für klassenbestes Wärmemanagement – im Mittel 20 °C niedrigere Schwingspulentemperatur
- Polysiloxan-laminierte Doppelzentrierung für höhere Stabilität und symmetrischere Membranauslenkung
- Aluminium-Demodulationsring reduziert harmonische und Intermodulationsverzerrungen durch die Schwingspulenauslenkung
- Beidseitige, wetterfeste Membranbeschichtung als Feuchtigkeitsschutz und für höhere Lebensdauer
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W
- Dauerbelastbarkeit: 2400W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärkte Zellulose, beidseitig wasserabweisend beschichtet
- Sicke: Gewebeversiegelt
- Aufhängung: Doppelt laminiert
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 13.2 kg
- Einbautiefe: 225 mm
- Ausschnitt: 414mm / 16.29in
- Frequenzbereich: 35 – 1000 Hz
Thiele-Small-Parameter
- Fs: 34.8 Hz
- Qts: 0.379
- Qms: 3.147
- Qes: 0.431
- Vas: 188.9 l
- Xmax: 9.5 mm
- BL: 24.38 Tm
- Re: 5.1 Ω
- Le: 1.61 mH
- Mms: 0.23 kg
- Sd: 0.121 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0027
Celestion PowerProX18: 18"-Tieftöner mit 1200 W AES, Demodulationsring und 97 dB
Der Celestion PowerProX18 ist ein 18"-Ferrit-Tieftöner, den Celestion oberhalb der FTR-Serie positioniert: mehr Belastbarkeit, mehr Aufwand im Antrieb, mehr Gewicht. 1200 W AES (2400 W Programm), 97 dB Kennschalldruck und ein Übertragungsbereich von 35 bis 1000 Hz beschreiben ein Chassis, das als Subwoofer-Treiber in Touring- und Festinstallationen gedacht ist. Der Aluminium-Druckgusskorb nimmt eine 4"-Schwingspule aus rundem Kupferdraht auf Glasfaserträger auf.
Drei Konstruktionsmerkmale unterscheiden ihn von einfacheren Achtzehnzöllern. Erstens ein Aluminium-Demodulationsring im Magnetsystem, der die durch die Spulenbewegung entstehende Flussmodulation unterdrückt und damit harmonische und Intermodulationsverzerrungen senkt. Zweitens eine doppelte, mit Polysiloxan laminierte Zentrierung, die die Membranbewegung symmetrischer macht und die Stabilität über die Lebensdauer erhöht. Drittens eine dynamische Belüftung, deren Wirkung Celestion mit einer im Mittel 20 °C niedrigeren Schwingspulentemperatur beziffert. Dazu kommt eine beidseitig wasserabweisend beschichtete Membran aus glasfaserverstärkter Zellulose mit versiegelter Gewebesicke. Fs 34,8 Hz, Qts 0,379, Vas 188,9 l, BL 24,38 Tm und Xmax 9,5 mm runden das Bild ab.
Einsatz und Gehäuse
Der EBP von 81 lässt beide Gehäusetypen zu. Für einen PA-Subwoofer ist Bassreflex der Normalfall: Richtwert 175 l Nettovolumen, Abstimmung 35 Hz, f3 ebenfalls um 35 Hz. Das ist ein Standard-18"-Bassgehäuse, in dem der PowerProX18 seine Belastbarkeit voll ausspielt. Geschlossen wären es etwa 76 l mit fc 65 Hz, eine Lösung für Installationen mit DSP-Entzerrung, in denen Impulstreue Vorrang vor maximalem Pegel hat. Die Näherungen rechnest du mit der Gehäuseberechnung von 42.audio nach.
Mit einer bewegten Masse von 230 g und BL 24,38 Tm ist der Antrieb auf Kontrolle bei hohem Pegel ausgelegt. Betreibe ihn als Subwoofer mit tiefer Trennung; die angegebenen 1000 Hz nach oben sind eine Bereichsgrenze, kein Betriebsvorschlag. Der Einbau verlangt 225 mm Tiefe und 414 mm Ausschnitt.
Worauf du achten solltest
- 1200 W AES an 8 Ω: Endstufen zwischen 1200 und 2400 W an 8 Ω, mit Limiter und Hochpass.
- 13,2 kg: ein schweres Chassis, Gehäusekonstruktion und Transportgriffe entsprechend auslegen.
- Einbautiefe 225 mm, Ausschnitt 414 mm.
- Demodulationsring aus Aluminium: geringere Verzerrung bei großem Hub.
- Xmax 9,5 mm bei Mms 230 g: hohe Verschiebung, aber kein Extrem-Langhub.
Häufige Fragen
Was unterscheidet den PowerProX18 von den FTR18-Modellen?
Der PowerProX18 verträgt mit 1200 W AES mehr Leistung als die FTR-Achtzehnzöller und hat einen aufwendigeren Antrieb mit Demodulationsring und laminierter Doppelzentrierung. Dafür ist er mit 13,2 kg und 225 mm Einbautiefe größer und schwerer. Für Touring-Subwoofer mit hoher Dauerlast ist er die konsequentere Wahl.
Welcher Gehäusetyp passt?
Bassreflex mit rund 175 l und 35 Hz Abstimmung ist der Richtwert für vollen Tiefgang. Wer weniger Volumen hat, kann kleiner bauen und die f3 steigen lassen; geschlossen in etwa 76 l funktioniert er mit DSP-Entzerrung. Die Feinabstimmung übernimmt die Gehäuseberechnung.
Wie viel Verstärkerleistung braucht der PowerProX18?
Rechne mit 1200 bis 2400 W an 8 Ω pro Chassis. Bei 97 dB liefert er auch mit weniger Leistung schon hohen Pegel, das volle Potenzial nutzt du aber erst mit einer entsprechend dimensionierten Endstufe und einem Limiter, der die 2400 W Programm nicht überschreitet.
Celestion PowerProX18: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der PowerProX18 ist ein 18-Zoll-Tieftöner mit Ferritmagnet und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION PowerProX18 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 1000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 225 |
| Gewicht (kg) | 13.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 1.61 |
| Fs (Hz) | 34.8 |
| Qms | 3.147 |
| Qes | 0.431 |
| Qts | 0.379 |
| Vas (l) | 188.9 |
| Xmax (mm) | 9.5 |
| BL (Tm) | 24.38 |
| Mms (kg) | 0.23 |
| Sd (m²) | 0.121 |
