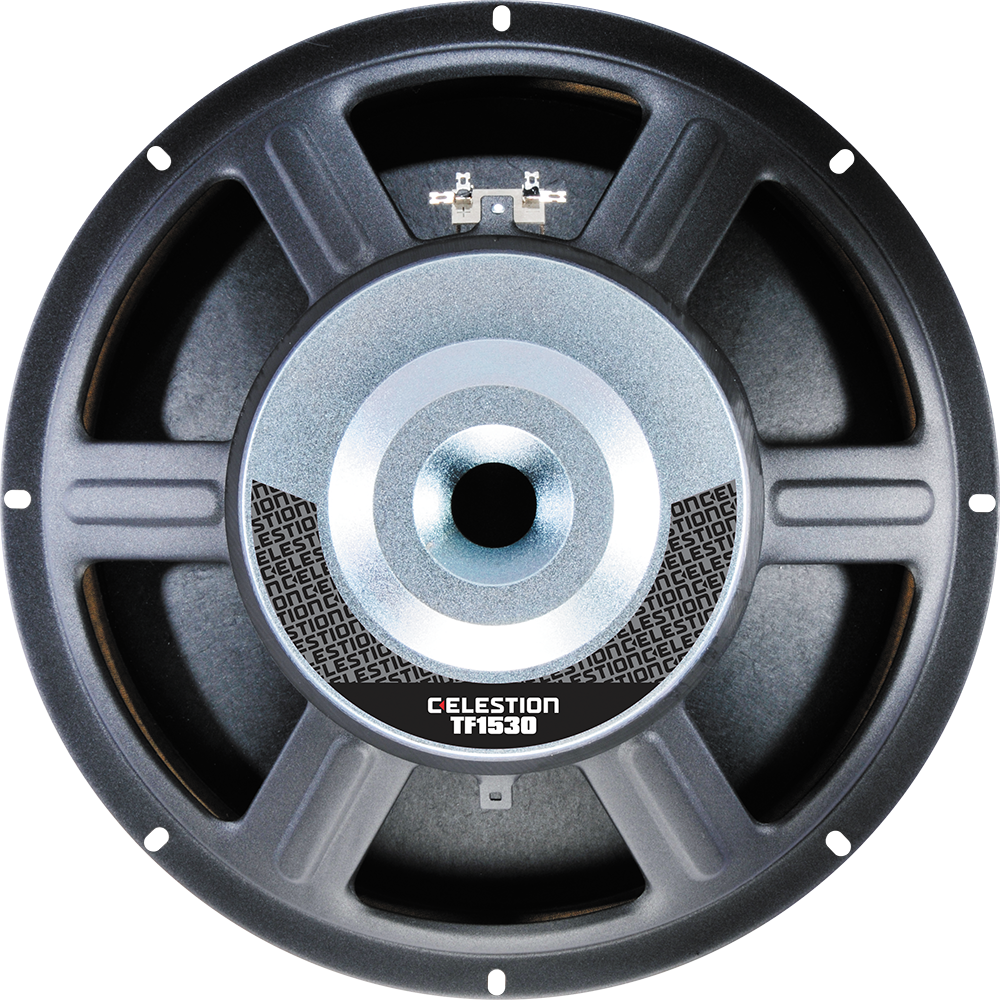

CELESTION TF1530
CELESTION TF1530 — 15" / 15 Zoll · Tieftöner · Ferrit
400 W AES - 99 dB - 40 – 3000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0046
Dokumente
CELESTION TF1530 — 15" · Tieftöner
15"-Tiefmitteltöner mit Stahlblechkorb und Ferritmagnet
400 W AES · 99 dB Empfindlichkeit · Frequenzbereich 40 Hz – 3000 Hz
Merkmale
- 15"-Mitteltieftöner mit hohem Pegel
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W
- Dauerbelastbarkeit: 800W
- Empfindlichkeit: 99 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 6.9 kg
- Einbautiefe: 163 mm
- Ausschnitt: 352mm / 13.86in
- Frequenzbereich: 40 – 3000 Hz
Thiele-Small-Parameter
- Fs: 42 Hz
- Qts: 0.281
- Qms: 2.728
- Qes: 0.313
- Vas: 162.2 l
- Xmax: 4 mm
- BL: 21.22 Tm
- Re: 5.82 Ω
- Le: 0.96 mH
- Mms: 0.0917 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0046
Celestion TF1530: 15"-Tieftöner mit 99 dB und 3"-Schwingspule für hohen Pegel
Der Celestion TF1530 ist in der TF-Serie der 15"-Tieftöner für hohe Ausgangspegel. 400 W AES (800 W Programm) und 99 dB Empfindlichkeit kommen aus einem kräftigen Ferritmagneten mit BL 21,22 Tm und einer 3"-Schwingspule aus rundem Kupferdraht auf Polyimidträger. Das Gewicht von 6,9 kg zeigt, dass hier deutlich mehr Magnetmaterial verbaut ist als bei den kleineren Fünfzehnzöllern der Reihe.
Die Parameter fallen entsprechend aus: Fs 42 Hz, Qts 0,281, Qes 0,313, Vas 162,2 l, Mms 91,7 g, Re 5,82 Ω, Le 0,96 mH, Xmax 4 mm. Der niedrige Qts und der EBP von 134 stehen für ein Chassis, das in relativ kleinen Bassreflexgehäusen oder hornbelastet arbeitet und dort seine Stärke im Wirkungsgrad ausspielt. Der Übertragungsbereich von 40 bis 3000 Hz deckt den kompletten Tieftonweg einer Zweiwege-Box ab. Membran aus Kevlar-verstärktem Papier, gewebeversiegelte Sicke, Stahlblechkorb, Einbautiefe 163 mm.
Einsatz und Gehäuse
Bassreflex-Richtwert: etwa 64 l, Abstimmung 55 Hz, f3 um 65 Hz. Das ist für einen 15" kompakt und ergibt eine typische Fullrange-Top-Box mit hohem Pegel, aber ohne Tiefbass-Anspruch. Geschlossen: 30 l bei fc 106 Hz, sinnvoll nur mit Subwoofer darunter. Größere Volumen mit tieferer Abstimmung sind möglich, allerdings fällt der Frequenzgang dann früher ab; die Gehäuseberechnung bei 42.audio zeigt den Verlauf.
Empfohlen für Tops in Zweiwege-Anordnung mit Kompressionstreiber und Horn aus dem Celestion-Programm, für Bass-Hörner und für Anwendungen, bei denen Empfindlichkeit vor Hub geht. Trennung nach oben deutlich unter 3000 Hz. Der Xmax von 4 mm ist die Grenze: Unterhalb der Abstimmung muss ein Hochpass sitzen.
Worauf du achten solltest
- 99 dB an 8 Ω (Re 5,82 Ω): sehr hoher Wirkungsgrad, viel Pegel aus 800 W Programm.
- Qts 0,281, EBP 134: kompakte Bassreflexgehäuse oder Hornlast, kein Tiefbass-Chassis.
- Gewicht 6,9 kg, Ausschnitt 352 mm, Einbautiefe 163 mm.
- Xmax 4 mm: Hochpass unterhalb fb ist bei voller Leistung Pflicht.
Häufige Fragen
Wofür ist der TF1530 besser geeignet als die hubstärkeren 15"-Modelle der TF-Serie?
Für Pegel und Wirkungsgrad: 99 dB, 400 W AES und ein starker Antrieb in kompakten Bassreflexboxen. Die Geschwister mit mehr Hub mögen größere Gehäuse, der TF1530 macht mit weniger Volumen mehr Lautstärke im Oberbass und Grundton.
Funktioniert der TF1530 in einem Basshorn?
Der niedrige Qts von 0,281 und BL 21,22 Tm sind gute Voraussetzungen für Hornlast. Für konkrete Hornauslegungen brauchst du eine Simulation; die Parameter dafür findest du in der Chassis-Datenbank von 42.audio.
Welche Endstufe für den TF1530?
400 W AES, 800 W Programm an 8 Ω. Eine Endstufe um 800 W an 8 Ω nutzt den Treiber aus, mit 99 dB brauchst du für hohe Pegel aber deutlich weniger. Hochpass und Limiter sind wichtiger als Leistung.
Celestion TF1530: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der TF1530 ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie TF und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION TF1530 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 99 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 163 |
| Gewicht (kg) | 6.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.82 |
| Le (mH) | 0.96 |
| Fs (Hz) | 42 |
| Qms | 2.728 |
| Qes | 0.313 |
| Qts | 0.281 |
| Vas (l) | 162.2 |
| Xmax (mm) | 4 |
| BL (Tm) | 21.22 |
| Mms (kg) | 0.0917 |
| Sd (m²) | 0.0855 |
