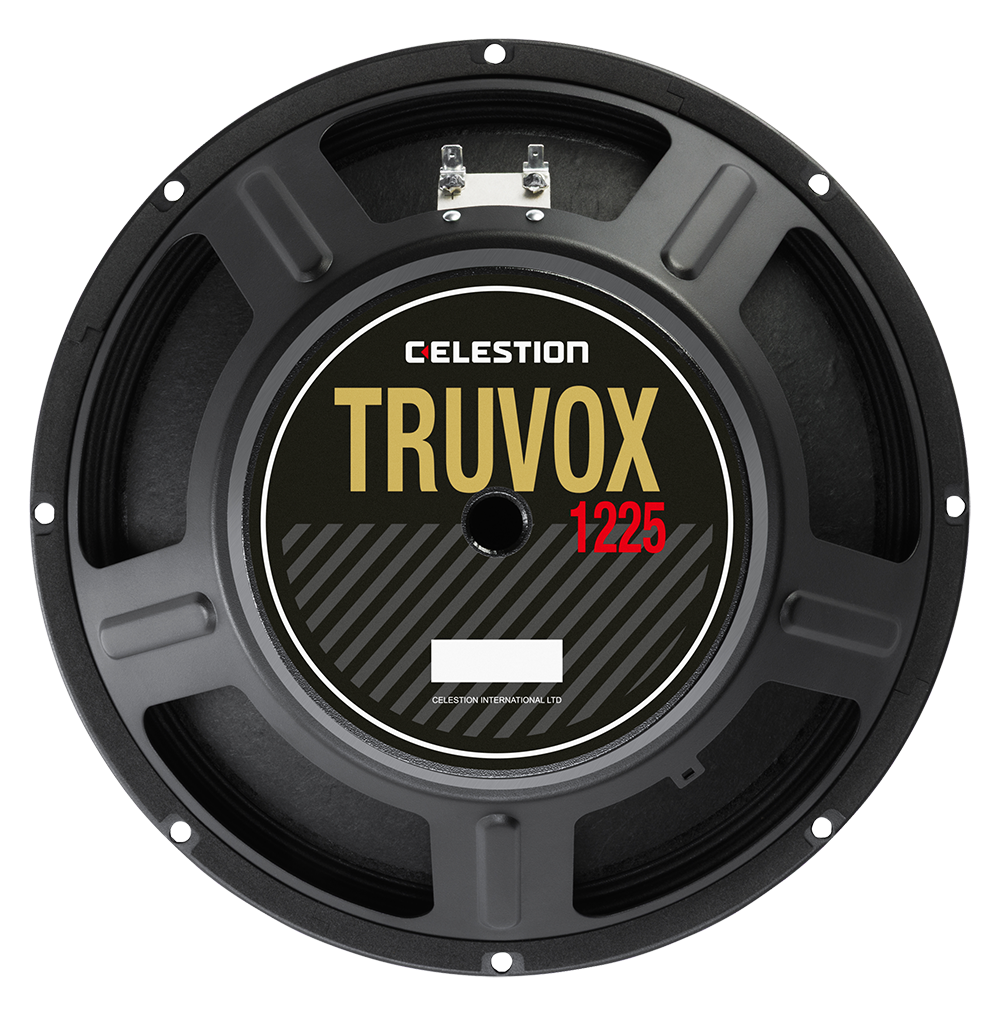

CELESTION Truvox 1225
CELESTION Truvox 1225 — 12" / 12 Zoll · Tieftöner · Ferrit
300 W AES - 96 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0052
Dokumente
CELESTION Truvox 1225 — 12" · Tieftöner
12"-Mitteltieftöner mit Stahlblechkorb und Ferritmagnet
300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Merkmale
- Ideales Ersatz- und Upgrade-Modell für 12"-Mitteltiefton-Anwendungen
- FEM-optimierter Magnetantrieb
- Dreifachsicke für höchste Stabilität
- Glasfaserverstärkte Membran für höhere Lebensdauer
- Robuster Stahlblechkorb mit Dichtungen für Front- und Rückmontage
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.5 "
- Belastbarkeit: 300 W
- Dauerbelastbarkeit: 600W
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium
- Gewicht: 4.7 kg
- Einbautiefe: 131.4 mm
- Ausschnitt: 284.5mm / 11.2in
- Frequenzbereich: 50 – 4000 Hz
Thiele-Small-Parameter
- Fs: 60.3 Hz
- Qts: 0.623
- Qms: 7.389
- Qes: 0.681
- Vas: 54.15 l
- Xmax: 4.75 mm
- BL: 13.51 Tm
- Re: 6.38 Ω
- Le: 0.68 mH
- Mms: 0.0514 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0052
Celestion Truvox 1225: 12"-Tieftöner mit 96 dB, 300 W AES und hohem Qts für große Gehäuse
Der Celestion Truvox 1225 ist ein 12"-Tieftöner mit Stahlblechkorb und Ferritmagnet, konzipiert als Austausch- und Upgrade-Chassis für 12"-Mitteltiefton-Anwendungen sowie für einfache PA-Boxen und Fullrange-Gehäuse. Er ist mit 300 W AES (600 W Programm) belastbar, liefert 96 dB Kennschalldruck an 8 Ω und deckt 50 bis 4.000 Hz ab. Die glasfaserverstärkte Membran hängt in einer gewebeversiegelten Dreifachsicke, die 2,5"-Schwingspule aus kupferkaschiertem Aluminiumdraht sitzt auf einem Polyimidträger.
Der Blick auf die Parameter ist hier wichtiger als bei vielen anderen 12"-Chassis: Qts 0,623 bei Fs 60,3 Hz und Vas 54,15 l bedeuten eine vergleichsweise weiche elektrische Dämpfung – Qes 0,681, Qms 7,389. Solche Werte kennt man von Chassis, die in großen Gehäusen oder auf offener Schallwand arbeiten sollen, nicht von kompakten Reflexboxen. BL 13,51 Tm treiben 51,4 g bewegte Masse und 531 cm² Membranfläche, was den hohen Wirkungsgrad erklärt. Xmax liegt bei 4,75 mm, Le bei 0,68 mH. Der CCAW-Draht hält die Schwingspule leicht, was dem Bereich bis 4.000 Hz zugutekommt.
Einsatz und Gehäuse
Als Richtwert nach Butterworth ergibt sich ein geschlossenes Volumen von rund 188 l mit fc bei 68 Hz – das ist groß, und genau das ist die Aussage: Der Truvox 1225 will Platz. In einem kleinen Gehäuse steigt die Gesamtgüte so weit, dass der Bass um die Einbauresonanz aufdickt. Das EBP von 89 lässt Bassreflex grundsätzlich zu, aber bei diesem Qts lohnt sich die Simulation in der Gehäuseberechnung auf 42.audio, bevor du sägst. Interessant ist das Chassis dagegen für offene Schallwände, große Gitarren- und Bassboxen und Vintage-Konzepte, bei denen ein höherer Qts ausdrücklich erwünscht ist.
Nach oben arbeitet der 1225 bis 4.000 Hz, was ihn für 2-Wege-Tops mit 1"-Kompressionstreiber tauglich macht; trenne deutlich unterhalb dieser Grenze. 8 Ω und 300 W AES sind für jede PA-Endstufe unproblematisch. Mechanik: 284,5 mm Ausschnitt, 131,4 mm Einbautiefe, 4,7 kg, Dichtungen vorn und hinten für beide Montagerichtungen.
Worauf du achten solltest
- Qts 0,623: großes oder offenes Gehäuse, keine Kompaktbox
- 8 Ω, 96 dB: geringer Leistungsbedarf, 300 W AES Belastbarkeit
- Ausschnitt 284,5 mm, Einbautiefe 131,4 mm, 4,7 kg
- Xmax 4,75 mm – für Tiefbass unter 50 Hz nicht ausgelegt
- 2,5"-CCAW-Schwingspule auf Polyimidträger
Häufige Fragen
Eignet sich der Truvox 1225 für eine offene Schallwand?
Ja, das ist einer seiner sinnvollsten Einsatzorte. Qts 0,623 und 96 dB sorgen dafür, dass der Bass auf der offenen Schallwand nicht zu dünn ausfällt, und die Membran läuft bis 4.000 Hz, sodass ein Breitband- oder 2-Wege-Dipol machbar ist.
Wie groß muss ein geschlossenes Gehäuse sein?
Der Richtwert liegt bei rund 188 l für eine Einbauresonanz von 68 Hz. Kleinere Volumina funktionieren, erhöhen aber die Gesamtgüte und damit die Überhöhung um fc. Prüfe das in der Gehäuseberechnung.
Welcher Hochtöner passt in einem 2-Wege-Top?
Ein 1"-Kompressionstreiber auf einem Horn aus Celestions Hörner-&-Waveguides-Programm, getrennt deutlich unterhalb von 4.000 Hz. Mit 96 dB am Tieftöner braucht der Hochtonzweig nur eine moderate Absenkung.
Celestion Truvox 1225: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der Truvox 1225 ist ein 12-Zoll-Tieftöner mit Ferritmagnet und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION Truvox 1225 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 131.4 |
| Gewicht (kg) | 4.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.38 |
| Le (mH) | 0.68 |
| Fs (Hz) | 60.3 |
| Qms | 7.389 |
| Qes | 0.681 |
| Qts | 0.623 |
| Vas (l) | 54.15 |
| Xmax (mm) | 4.75 |
| BL (Tm) | 13.51 |
| Mms (kg) | 0.0514 |
| Sd (m²) | 0.0531 |
