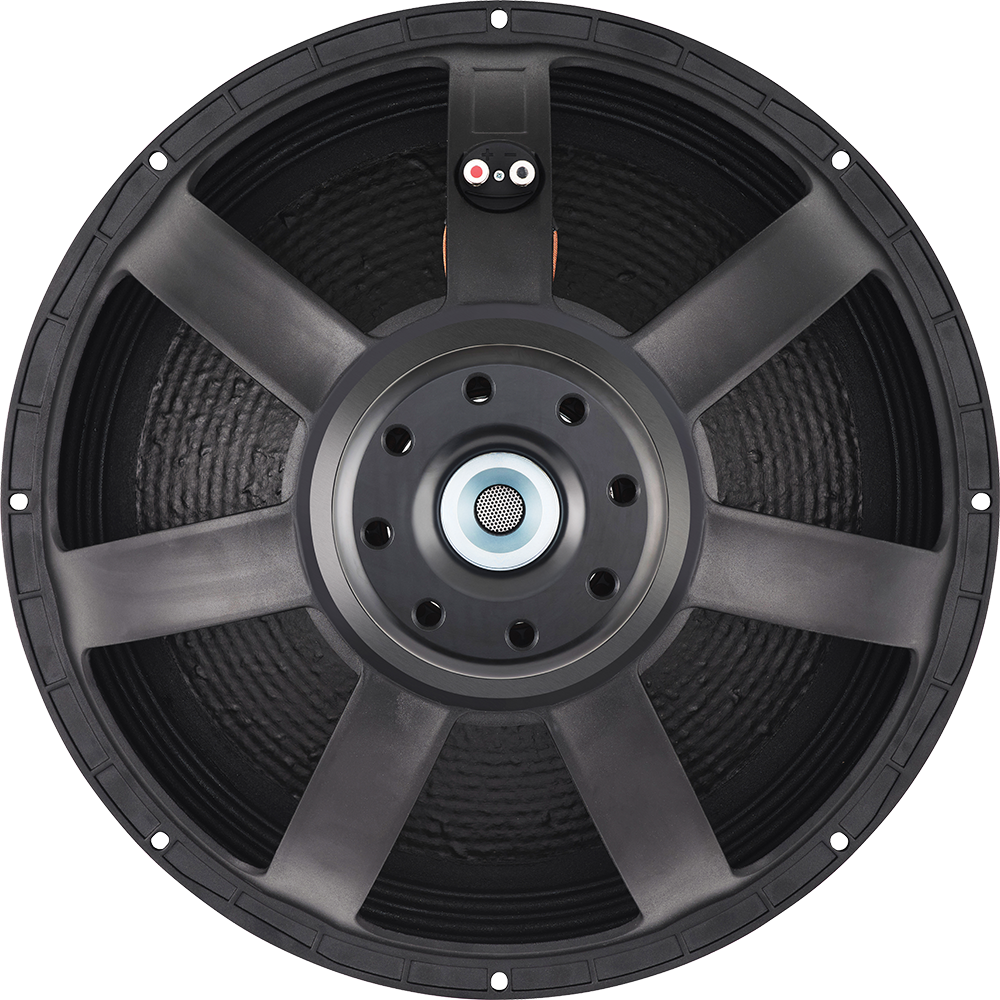

CELESTION TSQ2145
CELESTION TSQ2145 — 21" / 21 Zoll · Tieftöner · Neodym
1800 W AES - 97 dB - 30 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0058
Dokumente
CELESTION TSQ2145 — 21" · Tieftöner
21"-Tieftöner mit Aluminiumguss-Korb und Neodymmagnet
1800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1000 Hz
Merkmale
- Temperaturmanagement mit dreikanaligem, abgestimmtem Belüftungssystem für sehr effiziente Kühlung über das gesamte Frequenzband
- Schwingspule läuft typisch bis zu 80 °C kühler als andere führende Chassis dieser Klasse
- Polysiloxan-laminierte Dreifachzentrierung für deutlich höhere Stabilität und symmetrischere Membranauslenkung
- Präzise in die Zentrierung eingewobene Anschlusslitzen minimieren Eigenbewegung und Ermüdung
- Beidseitige, wetterfeste Membranbeschichtung für höhere Lebensdauer
Technische Daten
- Durchmesser: 21 "
- Schwingspule: 4.5 "
- Belastbarkeit: 1800 W
- Dauerbelastbarkeit: 3600W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärkte Zellulose, beidseitig wasserabweisend beschichtet
- Sicke: Dreifachsicke, gewebeversiegelt
- Aufhängung: Doppelt, polysiloxan-laminiert
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 13.8 kg
- Einbautiefe: 250 mm
- Ausschnitt: 505mm / 19.88in
- Frequenzbereich: 30 – 1000 Hz
Thiele-Small-Parameter
- Fs: 30 Hz
- Qts: 0.344
- Qms: 8.393
- Qes: 0.359
- Vas: 253.8 l
- Xmax: 15 mm
- BL: 33.8 Tm
- Re: 5 Ω
- Le: 3.91 mH
- Mms: 0.4352 kg
- Sd: 0.1662 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0058
Celestion TSQ2145: 21"-Neodym-Tieftöner mit Fs 30 Hz und 1800 W AES
Ein 21"-Tieftöner mit Resonanzfrequenz bei 30 Hz und 1.662 cm² Membranfläche: Der Celestion TSQ2145 ist für Subwoofer gedacht, bei denen es um Tiefgang bei hohem Pegel geht. Neodym-Antrieb, 4,5"-Schwingspule aus rundem Kupferdraht auf Glasfaserträger, 1800 W AES, 3600 W Programm, 97 dB Empfindlichkeit, Übertragungsbereich 30 bis 1000 Hz.
Die Membran aus glasfaserverstärkter Zellulose wiegt 435,2 g, ist beidseitig wasserabweisend beschichtet und hängt in einer polysiloxan-laminierten Aufhängung mit dreifach gerollter, gewebeversiegelter Sicke. Der Antrieb liefert BL 33,8 Tm an Re 5 Ω. Qts 0,344, Qms 8,393, Vas 253,8 l, Xmax 15 mm, Le 3,91 mH. Der EBP von 84 liegt in der Zone, in der Bassreflex und geschlossen beide funktionieren – bei einem 21" heißt das: Der Treiber will ein ernsthaftes Volumen. Dreikanalige Spulenbelüftung, Aluminium-Druckgusskorb, 13,8 kg, Einbautiefe 250 mm.
Einsatz und Gehäuse
Bassreflex-Richtwert: rund 178 l mit Abstimmung bei 33 Hz und f3 um 35 Hz. Das ist ein Subwoofer, der ohne Entzerrung bis an die 30 Hz-Grenze heranreicht. Geschlossen: 79 l bei fc 62 Hz – kompakt, aber ohne den Tiefgang, der den 21" rechtfertigt. Für Bandpass- oder Hornkonstruktionen liefert die Chassis-Datenbank von 42.audio die Parameter; die Gehäuseberechnung rechnet Bassreflex und geschlossen.
Trennung zum Rest des Systems um 100 Hz oder tiefer; der Bereich bis 1000 Hz ist nominal, für ein 21"-Chassis aber nicht der Zweck. Hochpass unter fb und Limiter auf Programmleistung sind bei 15 mm Xmax und 3600 W Programm Pflicht. Achte auf einen Port mit großer Fläche – bei 1.662 cm² Membran wird schnell viel Luft bewegt.
Worauf du achten solltest
- Fs 30 Hz, Sd 1.662 cm², Xmax 15 mm: für echten Tiefbass ausgelegt.
- EBP 84, Vas 253,8 l: braucht Volumen, Richtwert Bassreflex 178 l.
- 1800 W AES / 3600 W Programm an 8 Ω (Re 5 Ω).
- Ausschnitt 505 mm, Einbautiefe 250 mm, 13,8 kg.
Häufige Fragen
Wann TSQ2145 statt des 18"-Modells der TSQ-Serie?
Wenn Tiefgang wichtiger ist als Gehäusegröße. Beide haben 15 mm Xmax und BL 33,8 Tm, aber der 21" hat mehr Fläche und die tiefere Resonanz bei 30 Hz – und braucht deutlich mehr Volumen.
Wie groß muss das Gehäuse für den TSQ2145 sein?
Bassreflex-Richtwert 178 l bei 33 Hz Abstimmung. Wer kleiner baut, verliert Tiefgang oder bekommt eine Überhöhung; mit DSP lässt sich ein Teil davon korrigieren, der Hub bleibt aber die Grenze.
Welche Endstufe passt zum TSQ2145?
1800 W AES, 3600 W Programm an 8 Ω. Eine Endstufe im Bereich der Programmleistung pro Chassis, mit Limiter und Hochpass unter der Abstimmfrequenz.
Celestion TSQ2145: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der TSQ2145 ist ein 21-Zoll-Tieftöner mit Neodymmagnet aus der Serie TSQ und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION TSQ2145 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TSQ |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1800 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 30 |
| Frequenz bis (Hz) | 1000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 21 |
| Schwingspule (Zoll) | 4.5 |
| Einbautiefe (mm) | 250 |
| Gewicht (kg) | 13.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 3.91 |
| Fs (Hz) | 30 |
| Qms | 8.393 |
| Qes | 0.359 |
| Qts | 0.344 |
| Vas (l) | 253.8 |
| Xmax (mm) | 15 |
| BL (Tm) | 33.8 |
| Mms (kg) | 0.4352 |
| Sd (m²) | 0.1662 |
