MUNDORF AMTU40W1.2 — AMT-Hochtöner mit Frontplatte
92 dB Empfindlichkeit (2,83 V/1 m) · 4 Ω
Technische Daten
- Impedanz: 4 Ω
- Empfindlichkeit: 92 dB (2,83 V/1 m)
- Einsatzbereich: ab 3500 Hz (12 dB/Okt.) bis 40 kHz
- Abmessungen: Ø80xZ48 mm
- Magnet: Neodym
Datenblatt (PDF) · Herstellerseite
Serie: AMT U · Artikel-Nr: 42A-CHS-AT-MUN-0002

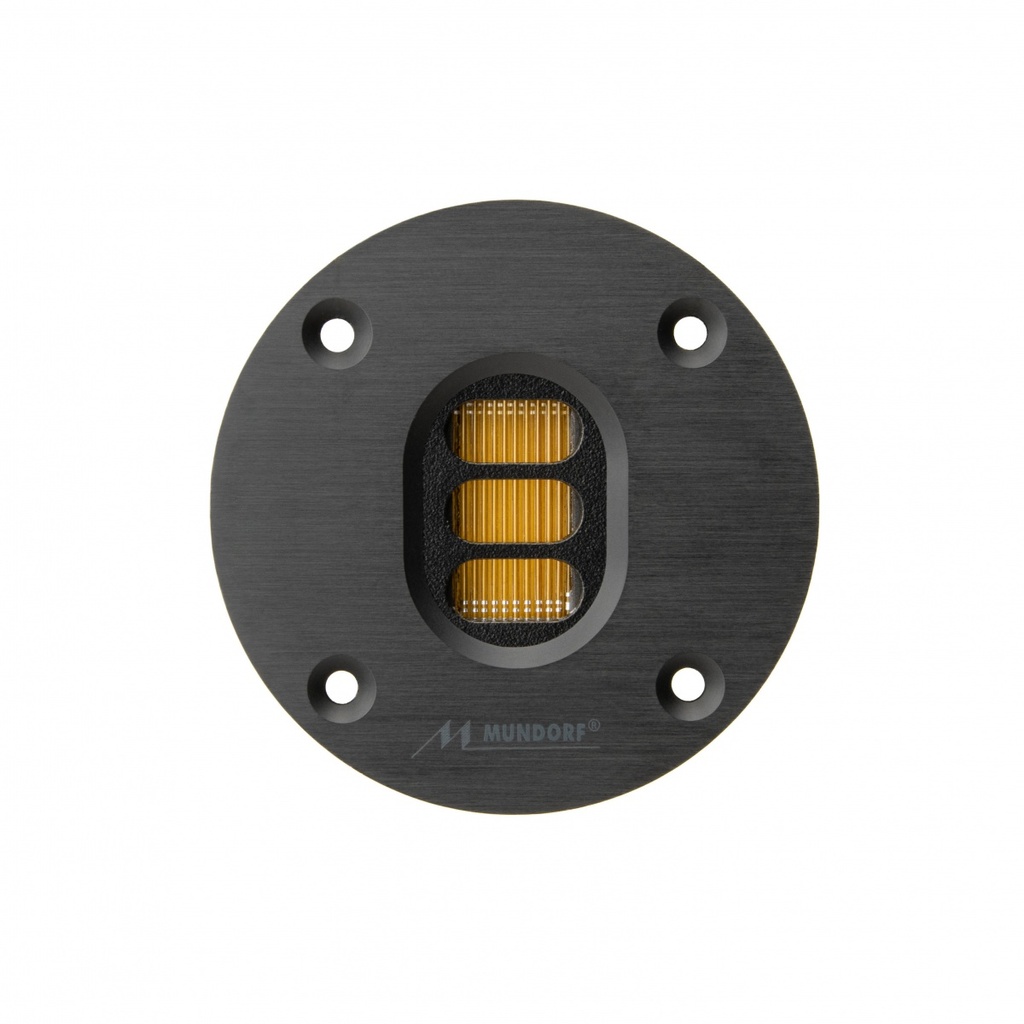

Mundorf AMTU40W1.2-C: kompakter AMT-Hochtöner mit runder Frontplatte, 92 dB und 4 Ω
Der Mundorf AMTU40W1.2-C ist der kleinste Vertreter der AMT-U-Serie in diesem Sortiment und kommt bereits mit einer runden Frontplatte von 80 mm Durchmesser. Das C im Namen steht für genau diese Ausführung: Du schneidest eine runde Öffnung in die Schallwand, setzt den Hochtöner ein und hast eine saubere, geschlossene Front ohne zusätzliche Adapterplatte. Die Einbautiefe bleibt mit 48 mm gering, was auch flache Gehäuse oder Wandlautsprecher ermöglicht.
Ein Air Motion Transformer arbeitet anders als eine Kalotte: Eine gefaltete Folie mit aufgedruckten Leiterbahnen sitzt im Magnetfeld, und die Falten ziehen sich zusammen und öffnen sich wieder. Die Luft wird dabei schneller aus den Falten gedrückt, als sich die Folie selbst bewegt. Das Ergebnis sind eine sehr geringe bewegte Masse, ein sauberes Impulsverhalten und eine Bandbreite, die beim AMTU40W1.2-C bis 40.000 Hz reicht. Der Neodym-Magnet hält das System klein und leicht, die Empfindlichkeit liegt bei 92 dB (2,83 V/1 m) an 4 Ω.
Einsatz und Gehäuse
Der Einsatzbereich beginnt bei 3.500 Hz mit einer Flanke von mindestens 12 dB/Oktave. Das ist die Untergrenze, nicht die Empfehlung: Wer den AMT im Heimbetrieb mit ordentlichem Pegel fahren will, trennt eher höher oder wählt eine steilere Filterordnung, damit die Folie im Bereich ihrer Resonanz nicht unnötig belastet wird. Damit passt der AMTU40W1.2-C zu einem Tiefmitteltöner, der bis in den oberen Mittelton sauber arbeitet, typischerweise ein kleineres Chassis in einem 2-Wege-Konzept, oder als dritter Weg in einem 3-Wege-System mit eigenem Mitteltöner.
Die Abstrahlung eines AMT ist horizontal breit und vertikal enger als bei einer Kalotte, weil die Folie hoch und schmal ist. Beim AMTU40W1.2-C ist das Element kompakt, sodass die vertikale Bündelung moderat bleibt und die Hörposition nicht kritisch wird. Die Frontplatte übernimmt gleichzeitig die Funktion einer kleinen Schallwand und sorgt für einen definierten Übergang zur Gehäusefront.
Worauf du achten solltest
- 4 Ω Impedanz: In passiven Weichen und beim Verstärker die niedrige Last berücksichtigen.
- Runde Frontplatte mit 80 mm Durchmesser, Einbautiefe 48 mm: passt in flache Gehäuse.
- 92 dB an 2,83 V: für 4 Ω entspricht das rund 3 dB weniger, bezogen auf 1 W.
- Untere Grenzfrequenz 3.500 Hz bei 12 dB/Oktave: nie tiefer trennen, lieber steiler.
- Neodym-Magnet: geringes Gewicht und kompakter Antrieb ohne großen Ferritring.
Häufige Fragen
Welche Trennfrequenz ist für den AMTU40W1.2-C sinnvoll?
Die Untergrenze liegt bei 3.500 Hz mit 12 dB/Oktave. Wenn du den Hochtöner in einem 2-Wege-Lautsprecher mit höherem Pegel nutzen willst, ist eine Trennung deutlich oberhalb dieser Grenze oder ein Filter mit 18 oder 24 dB/Oktave die sicherere Wahl. Der Tiefmitteltöner muss dann entsprechend hoch sauber spielen.
Kann ich den AMTU40W1.2-C an einem normalen Hifi-Verstärker betreiben?
Ja, die 4 Ω sind für die meisten Verstärker kein Problem. Bei einer passiven Weiche musst du aber die Impedanz beim Filterdesign einrechnen und wegen der hohen Empfindlichkeit von 92 dB meist einen Spannungsteiler vorsehen, um den Pegel an den Tiefmitteltöner anzupassen.
Worin unterscheidet sich der AMTU40W1.2-C von den größeren Modellen der AMT-U-Serie?
Die größeren Modelle haben eine längere Folie, mehr Empfindlichkeit und lassen sich tiefer trennen, bündeln vertikal aber stärker. Der AMTU40W1.2-C ist die Wahl, wenn der Bauraum begrenzt ist, die Trennung ohnehin hoch liegt und die Abstrahlung nach oben und unten unkritisch bleiben soll.
Mundorf AMTU40W1.2-C: Hersteller, Schreibweisen und Einordnung
Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU40W1.2-C ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den MUNDORF AMTU40W1.2-C mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
Spezifikationen
| Hersteller | MUNDORF |
| Kategorie | AMT Tweeter |
| Serie | AMT U |
| Magnet | Neodymium |
| Impedanz (Ω) | 4 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 3500 |
| Frequenz bis (Hz) | 40000 |
