MUNDORF AMT60W1.1 — AMT-Hochtöner mit Frontplatte
93 dB Empfindlichkeit (2,83 V/1 m) · 4 Ω
Technische Daten
- Impedanz: 4 Ω
- Empfindlichkeit: 93 dB (2,83 V/1 m)
- Einsatzbereich: ab 2200 Hz (12 dB/Okt.) bis 34 kHz
- Abmessungen: Ø94xZ48 mm
- Magnet: Neodym
Datenblatt (PDF) · Herstellerseite
Serie: AMT U · Artikel-Nr: 42A-CHS-AT-MUN-0004

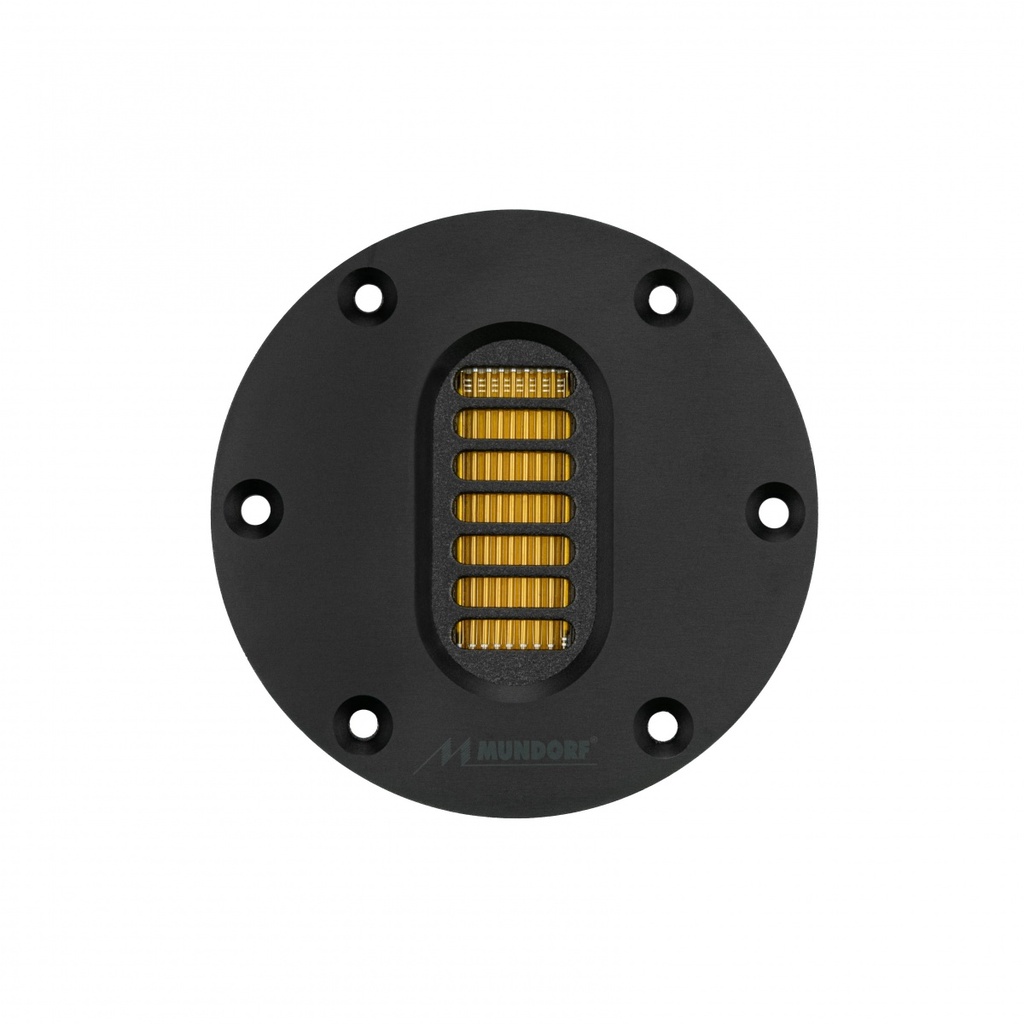

Mundorf AMTU60W1.1-C: AMT-Hochtöner mit runder 94-mm-Frontplatte, 93 dB, ab 2.200 Hz
Ein AMT-Hochtöner, der sich wie eine Kalotte einbauen lässt: Der Mundorf AMTU60W1.1-C sitzt auf einer runden Frontplatte mit 94 mm Durchmesser, du brauchst also nur einen runden Ausschnitt und keine Adapterlösung. Die Einbautiefe beträgt 48 mm. Das Element gehört zur AMT-U-Serie von Mundorf, arbeitet mit Neodym-Magnet und ist an 4 Ω mit 93 dB (2,83 V/1 m) angegeben.
Die Stärke eines Air Motion Transformers liegt in der Art, wie er Luft bewegt. Die gefaltete Folie schiebt die Luft aus den Falten heraus, und zwar mit einer höheren Geschwindigkeit, als die Folie selbst schwingt. Dadurch kann die bewegte Masse winzig bleiben, was sich in einem schnellen Ausschwingen und einer Bandbreite bis 34.000 Hz zeigt. Nach unten ist der AMTU60W1.1-C ab 2.200 Hz einsetzbar, was ihn für 2-Wege-Konzepte mit größeren Tiefmitteltönern interessant macht, bei denen ein kleiner AMT zu hoch getrennt werden müsste.
Einsatz und Gehäuse
Für die Weiche gilt: 2.200 Hz ist die Untergrenze mit 12 dB/Oktave, nicht der Zielwert. Trenne im Zweifel deutlich darüber oder erhöhe die Flankensteilheit auf 18 oder 24 dB/Oktave, dann behält der AMT im Übergangsbereich seine Klirrreserve. Die 4 Ω verlangen ein passend berechnetes Filter, und die hohe Empfindlichkeit von 93 dB wirst du gegenüber den meisten Hifi-Tiefmitteltönern per Spannungsteiler absenken müssen. Bei Aktivkonzepten mit DSP entfällt beides, dort setzt du Trennung, Steilheit und Pegel direkt.
Die Abstrahlung ist typisch AMT: horizontal breit, vertikal enger, weil die Folie hochkant steht. Die runde Frontplatte bringt eine kleine, glatte Umgebung um die Folie mit und erleichtert das bündige Einlassen in die Schallwand, was Kantenreflexionen im oberen Frequenzbereich reduziert.
Worauf du achten solltest
- Runde Frontplatte Ø 94 mm, Einbautiefe 48 mm: Einbau wie bei einer Kalotte.
- 4 Ω Impedanz: Weichenbauteile darauf berechnen, Verstärker muss 4 Ω vertragen.
- 93 dB Empfindlichkeit: Pegel meist an den Tiefmitteltöner anpassen.
- Einsatz ab 2.200 Hz mit mindestens 12 dB/Oktave, besser höher oder steiler.
- Neodym-Magnet: leichter Antrieb, wenig Bauraum hinter der Schallwand.
Häufige Fragen
Passt der AMTU60W1.1-C in ein bestehendes Gehäuse mit rundem Hochtöner-Ausschnitt?
Wenn der Ausschnitt zur 94-mm-Frontplatte und die 48 mm Einbautiefe zum Gehäuse passen, ja. Die genauen Maße für Ausschnitt und Bohrungen findest du im PDF-Datenblatt bei 42.audio. Danach musst du nur noch die Weiche auf 4 Ω und den höheren Pegel anpassen.
Welche Trennfrequenz und Filterordnung sind sinnvoll?
Mindestens 2.200 Hz bei 12 dB/Oktave, das ist die Vorgabe. Für hohe Pegel oder einen Tiefmitteltöner, der darüber nicht mehr sauber spielt, ist eine Trennung deutlich oberhalb dieser Grenze mit 18 oder 24 dB/Oktave sinnvoller.
Was unterscheidet die -C-Version vom Element ohne Frontplatte?
Elektrisch und akustisch ist es das gleiche AMT-System mit 93 dB, 4 Ω und dem Bereich von 2.200 Hz bis 34.000 Hz. Die -C-Version bringt die runde Platte mit 94 mm Durchmesser mit und spart dir Fräsarbeit und Adapter; ohne Platte bist du dafür freier in der Frontgestaltung.
Mundorf AMTU60W1.1-C: Hersteller, Schreibweisen und Einordnung
Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU60W1.1-C ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den MUNDORF AMTU60W1.1-C mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
Spezifikationen
| Hersteller | MUNDORF |
| Kategorie | AMT Tweeter |
| Serie | AMT U |
| Magnet | Neodymium |
| Impedanz (Ω) | 4 |
| Empfindlichkeit (dB) | 93 |
| Frequenz von (Hz) | 2200 |
| Frequenz bis (Hz) | 34000 |
