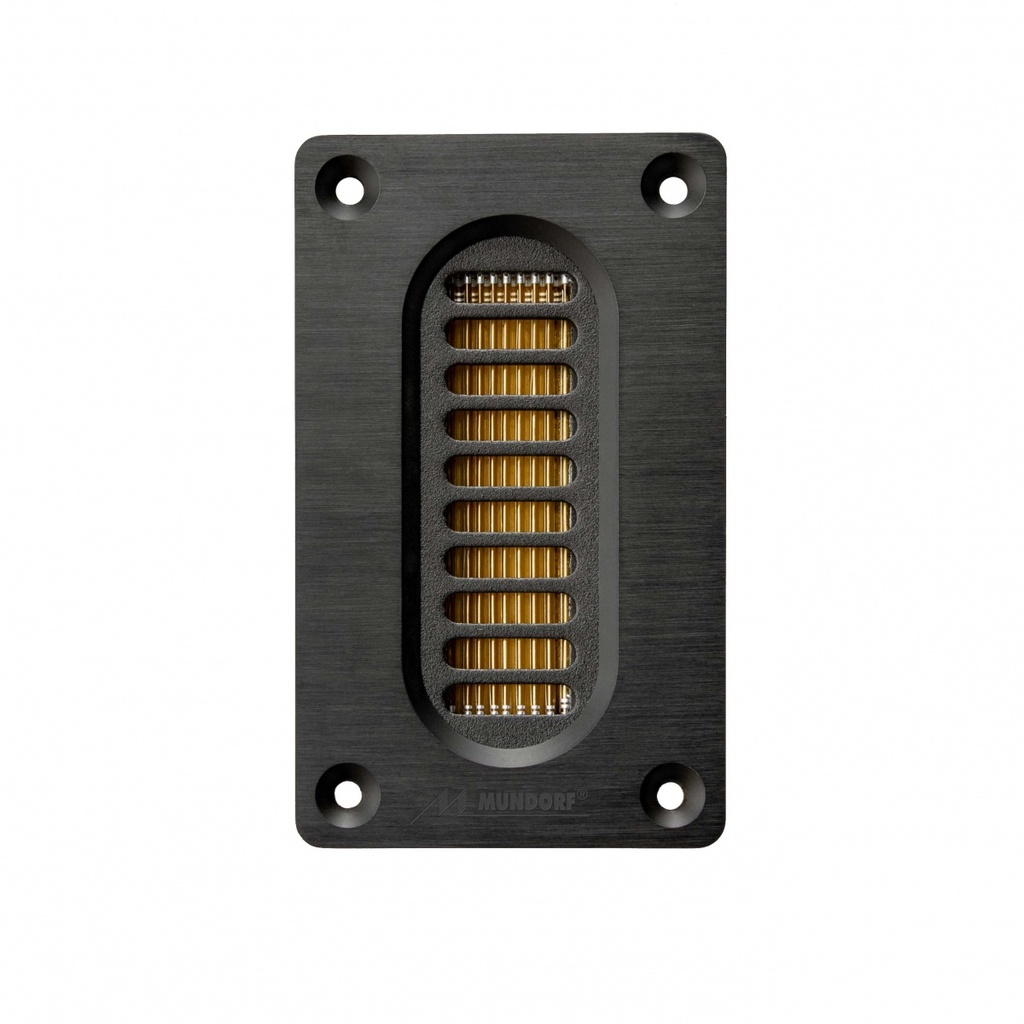

MUNDORF AMTU80W1.1-R — AMT-Hochtöner mit Frontplatte
94 dB Empfindlichkeit (2,83 V/1 m) · 4 Ω
Technische Daten
- Impedanz: 4 Ω
- Empfindlichkeit: 94 dB (2,83 V/1 m)
- Einsatzbereich: ab 2000 Hz (12 dB/Okt.) bis 31 kHz
- Abmessungen: L61xH101xZ48 mm
- Magnet: Neodym
Datenblatt (PDF) · Herstellerseite
Serie: AMT U · Artikel-Nr: 42A-CHS-AT-MUN-0006
Mundorf AMTU80W1.1-R: AMT-Hochtöner mit rechteckiger Frontplatte, 94 dB, ab 2.000 Hz
Der Mundorf AMTU80W1.1-R kombiniert das größte AMT-Element der U-Serie in diesem Sortiment mit einer rechteckigen Frontplatte. Die Außenmaße betragen 61 mm Breite, 101 mm Höhe und 48 mm Einbautiefe. Der Ausschnitt in der Schallwand wird damit rechteckig, und das Element schließt mit einem sauberen Rahmen ab, ohne dass du eine Halterung konstruieren musst. Das R im Namen steht für diese rechteckige Ausführung.
Im Inneren arbeitet derselbe Air Motion Transformer wie beim Modell ohne Platte: Neodym-Magnet, 4 Ω, 94 dB Empfindlichkeit (2,83 V/1 m) und ein Übertragungsbereich von 2.000 Hz bis 31.000 Hz. Das Prinzip beruht auf einer gefalteten Folie, die Luft zwischen den Falten herausdrückt. Weil die Folie dabei nur wenig Weg zurücklegt, bleibt sie linear, und weil sie fast nichts wiegt, folgt sie dem Signal ohne Trägheit. Die große Fläche des AMTU80W1.1-R verschiebt diese Vorteile in Richtung mehr Pegel und tieferer Trennung.
Einsatz und Gehäuse
In der Praxis ist der AMTU80W1.1-R der Hochtöner für 2-Wege-Lautsprecher mit größerem Tiefmitteltöner und für 3-Wege-Systeme, in denen der Übergang zum Hochton tief liegen darf. 2.000 Hz mit 12 dB/Oktave ist die Grenze nach unten; wer Reserven will, trennt etwas höher oder steiler mit 18 oder 24 dB/Oktave. Aktiv mit DSP lässt sich die Übernahme frei setzen, passiv musst du die 4 Ω und den hohen Pegel in der Weiche berücksichtigen.
Die vertikale Abstrahlung ist eng, die horizontale breit. Im Wohnraum ist das ein Vorteil, weil weniger Schall über Decke und Boden ankommt. Beim Einbau die Frontplatte bündig in die Schallwand einlassen, damit die Kanten der Platte nicht selbst zur Beugungsquelle werden.
Worauf du achten solltest
- Rechteckige Frontplatte 61 x 101 mm, Einbautiefe 48 mm: rechteckiger Ausschnitt nötig.
- 94 dB an 4 Ω: Verstärker muss 4 Ω treiben, Pegelanpassung in der Weiche einplanen.
- Einsatz ab 2.000 Hz mit 12 dB/Oktave; steilere Filter erhöhen die Reserve.
- Enge vertikale Abstrahlung: Montage auf Ohrhöhe, Frontplatte bündig einlassen.
Häufige Fragen
Wann ist die -R-Version die bessere Wahl gegenüber dem Element ohne Platte?
Wenn du keine eigene Halterung bauen willst und die rechteckige Optik zum Konzept passt. Die Frontplatte übernimmt die Befestigung, die Abmessungen von 61 x 101 mm geben den Ausschnitt vor. Akustisch ist es derselbe Wandler mit 94 dB und 4 Ω.
Wie tief kann ich den AMTU80W1.1-R trennen?
2.000 Hz bei 12 dB/Oktave ist die Untergrenze. Für hohe Pegel und Dauerbetrieb solltest du entweder deutlich darüber trennen oder ein Filter mit 18 bis 24 dB/Oktave nutzen, damit die Folie im Bereich ihrer Resonanz nicht überlastet wird.
Kann ich den AMTU80W1.1-R mit einem Tiefmitteltöner höherer Impedanz kombinieren?
Ja, das ist der Normalfall. Die Weiche berechnest du je Zweig mit der jeweiligen Impedanz, für den AMT also mit 4 Ω. Zusätzlich brauchst du wegen der 94 dB fast immer einen Spannungsteiler vor dem Hochtöner, damit beide Zweige auf gleichem Pegel liegen.
Mundorf AMTU80W1.1-R: Hersteller, Schreibweisen und Einordnung
Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU80W1.1-R ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den MUNDORF AMTU80W1.1-R mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
Spezifikationen
| Hersteller | MUNDORF |
| Kategorie | AMT Tweeter |
| Serie | AMT U |
| Magnet | Neodymium |
| Impedanz (Ω) | 4 |
| Empfindlichkeit (dB) | 94 |
| Frequenz von (Hz) | 2000 |
| Frequenz bis (Hz) | 31000 |
