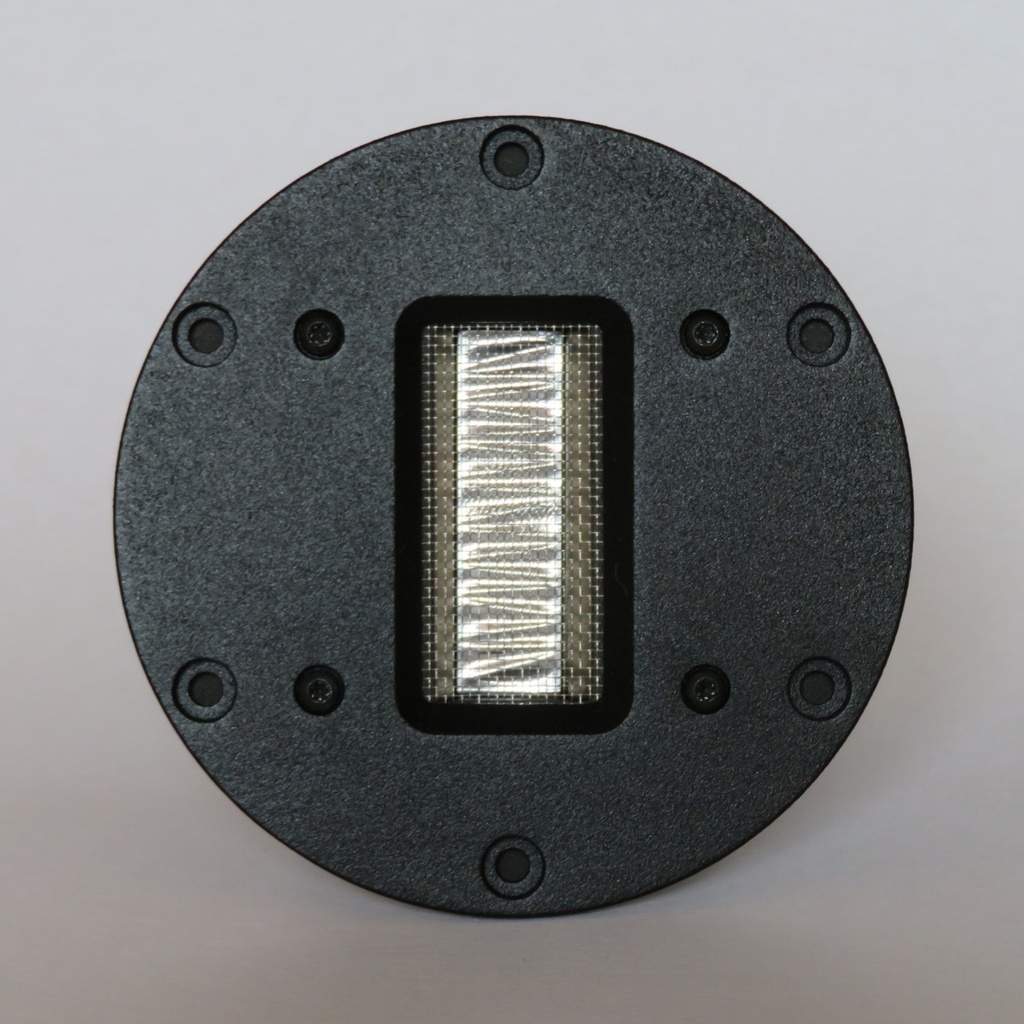

VIAWAVE SRT-7
VIAWAVE SRT-7 — Bändchenhochtöner · Bändchen / Ribbon / Magnetostat
95 dB - 8 Ω - 1.800 – 30.000 Hz - 17 W RMS
Art.-Nr.: 42A-CHS-BT-VIA-0001
Dokumente
VIAWAVE SRT-7 — Bändchenhochtöner
Modernisierte Version des GRT-145-8 mit geringerem Abfall im unteren Übertragungsbereich.
95 dB Kennschalldruck · 8 Ω · Übertragungsbereich 1.800 – 30.000 Hz
Was die SRT-Technik macht
Bei einem klassischen Bändchen steht der Luftspalt zwischen Bändchenfolie und Magnetpolen offen. Viawave dichtet ihn mit einer U-förmigen, hitzebeständigen Polymerfolie ab — das ist die patentierte SRT-Technik (Sealed Ribbon Tweeter). Zwei Dinge passieren dadurch: Der Klirr am unteren Ende des Übertragungsbereichs sinkt deutlich, und der Kennschalldruck steigt um 2 bis 3 dB. Für ein Bändchen mit nur 7 cm² Membranfläche sind 95 dB ein ungewöhnlicher Wert.
Technische Daten
| Nennimpedanz | 8 Ω |
|---|---|
| Empfohlener Übertragungsbereich | 1.800 – 30.000 Hz |
| Kennschalldruck (2,83 V / 1 m, 4 – 18 kHz) | 95 dB |
| Belastbarkeit RMS | 17 W |
| Belastbarkeit Peak | 40 W |
| Programmleistung (Hochpass 3.000 Hz, 12 dB/Okt.) | 150 W |
| Resonanz der rückwärtigen Kammer | 800 Hz |
| Bändchenmaße | 14 × 50 × 0,009 mm |
| Bändchenfläche | 7 cm² |
| Bändchenmasse | 0,018 g |
| Gleichstromwiderstand Re | 0,06 Ω |
| Induktivität (tieffrequent) | 7 mH |
| Induktivität (hochfrequent) | 0,034 mH |
| Flussdichte im Magnetspalt | 0,65 T |
| Nettogewicht | 1,32 kg |
Material
| Bändchen | Aluminium |
|---|---|
| Frontplatte | Aluminium |
| Magnete | NdFeB |
| Magnetkreis | Stahl, kohlenstoffarm |
| Rückkammer | Naturwolle |
Einsatz
Der Hersteller gibt einen Hochpass ab 3.000 Hz mit 12 dB/Oktave an. Tiefer trennen geht, verlangt aber eine steilere Flanke. Die Belastbarkeitsangabe von 150 W gilt ausdrücklich nur mit dieser Weiche — ohne Hochpass ist ein Bändchen sofort zerstört.
Datenblatt mit Frequenzgang-, Impedanz- und Klirrmessungen des Herstellers steht oben zum Download. Art.-Nr.: 42A-CHS-BT-VIA-0001
Viawave SRT-7: modernisiertes Sealed-Ribbon-Bändchen mit 95 dB an 8 Ω und mehr Reserve nach unten
Der Viawave SRT-7 ist die überarbeitete Version des GRT-145-8. Die Kennzahlen sind dieselben – 95 dB an 2,83 V/1 m (4 bis 18 kHz), 8 Ω, Übertragungsbereich 1.800 bis 30.000 Hz –, aber der Abfall im unteren Übertragungsbereich fällt geringer aus. Ein Hinweis darauf steckt in der Rückkammer: Deren Resonanz liegt beim SRT-7 bei 800 Hz statt 900 Hz, das Bändchen bekommt also unten etwas mehr Luft.
SRT steht für Sealed Ribbon Tweeter, die patentierte Technik, bei der der Luftspalt zwischen Aluminiumfolie und Magnetpolen mit einer U-förmigen, hitzebeständigen Polymerfolie abgedichtet ist. Der abgedichtete Spalt senkt den Klirr am unteren Ende des Übertragungsbereichs und hebt den Kennschalldruck um 2 bis 3 dB – für 7 cm² Bändchenfläche sind 95 dB entsprechend viel. Folie 14 × 50 × 0,009 mm, 0,018 g, NdFeB-Magnete mit 0,65 T im Spalt, Aluminium-Frontplatte, Rückkammer mit Naturwolle, 1,32 kg.
Einsatz und Gehäuse
Für die Trennung gilt die Herstellervorgabe von 3.000 Hz mit 12 dB/Oktave; mit dieser Weiche sind 150 W Programmleistung zulässig. Der geringere Abfall nach unten macht den SRT-7 zum Kandidaten, wenn der Mitteltöner am oberen Ende früh aussteigt und du näher an die 1.800 Hz willst – dann mit steilerer Flanke, denn 17 W RMS und 40 W Peak setzen die Grenze, nicht die Programmangabe. Ohne Hochpass ist das Bändchen sofort zerstört; das gilt auch bei kurzen Tests am Verstärker.
Die 8-Ω-Nennimpedanz wird über den Übertrager erzeugt, das Bändchen selbst hat 0,06 Ω. Für die passive Weiche rechnest du mit 7 mH tieffrequenter und 0,034 mH hochfrequenter Induktivität beziehungsweise besser mit der gemessenen Impedanzkurve. Abstrahlung: horizontal breit, vertikal durch die 50 mm Bändchenhöhe eng – Einbau auf Ohrhöhe, kurzer Abstand zum Mitteltöner.
Worauf du achten solltest
- 8 Ω Nennimpedanz – gutmütige Last für passive Weichen und Röhrenverstärker
- Rückkammer-Resonanz 800 Hz – etwas mehr Reserve im unteren Bereich als beim GRT-145-8
- Hochpass 3.000 Hz, 12 dB/Okt. als Vorgabe – 150 W Programm nur damit
- 17 W RMS / 40 W Peak, 1,32 kg, Aluminium-Frontplatte
Häufige Fragen
Worin unterscheidet sich der SRT-7 vom GRT-145-8?
Gleiche Kennzahlen, gleiche SRT-Technik, aber ein geringerer Abfall im unteren Übertragungsbereich und eine Kammerresonanz bei 800 Hz statt 900 Hz. Für ein neues Projekt ist der SRT-7 die aktuelle Wahl; wer ein GRT-145-8-Paar ergänzt, bleibt beim Original.
Welchen Verstärker braucht der SRT-7?
Mit 95 dB und 8 Ω fast jeden. Wichtig ist nicht die Leistung, sondern der Hochpass in der Weiche; ein Verstärker mit sauberem Verhalten an 8 Ω – Transistor oder Röhre – passt.
Für welche Konzepte ist der SRT-7 gedacht?
Für Zwei- und Dreiwegeboxen mit einem Mitteltöner, der bis oberhalb von 3.000 Hz sauber spielt, sowie für DSP-Aktivboxen, in denen du die Flanke steil wählen und näher an 1.800 Hz herangehen kannst.
Viawave SRT-7: Hersteller, Schreibweisen und Einordnung
Viawave (Viawave Audio) ist der Hersteller der patentierten SRT-Bändchenhochtöner mit abgedichtetem Luftspalt. Der SRT-7 ist ein Bändchenhochtöner und bei 42.audio, Viawave-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den VIAWAVE SRT-7 mit allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Viawave.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | VIAWAVE |
| Kategorie | Ribbon Tweeter |
| Serie | SRT |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 17 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 1800 |
| Frequenz bis (Hz) | 30000 |
| Abmessungen & Korb | |
|---|---|
| Gewicht (kg) | 1.32 |
