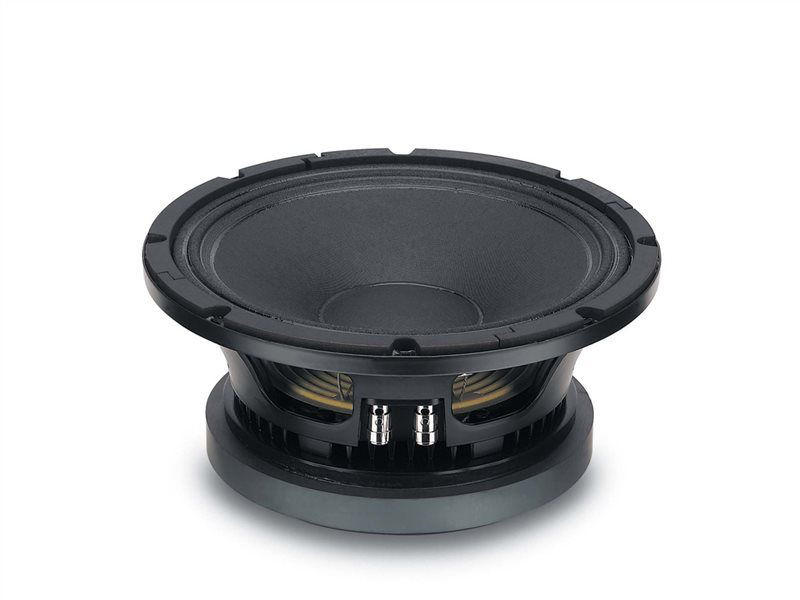

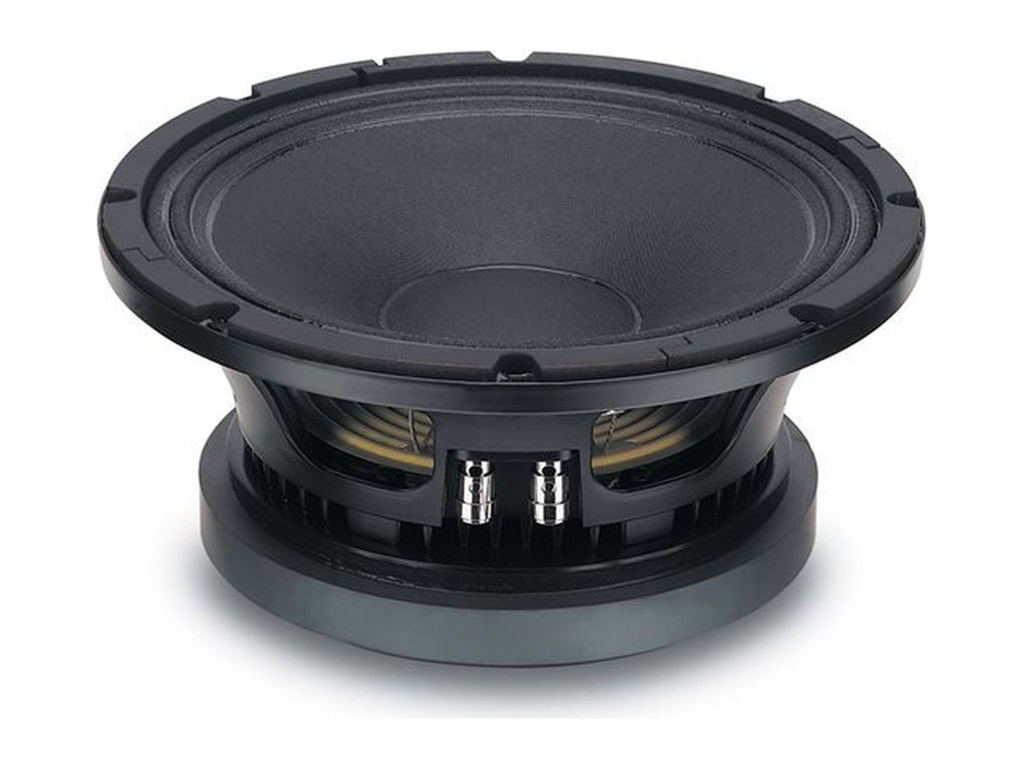

18SOUND 10MB600
18SOUND (Eighteen Sound) 10MB600 — 10" / 10 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0028
Dokumente
18SOUND 10MB600 — 10" · Tieftöner
450 W AES · 98 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4500 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 450 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 7.2 kg

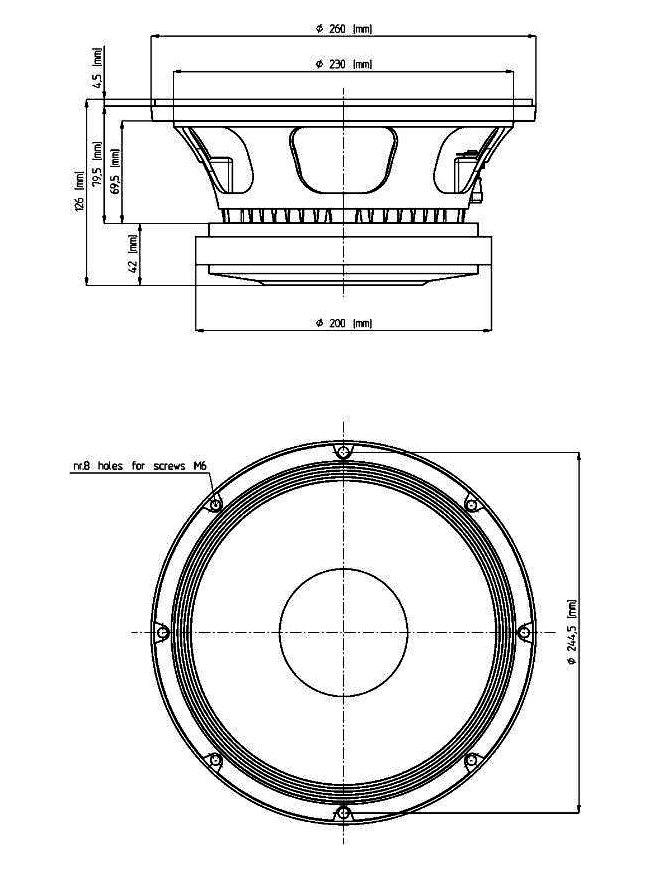

- Einbautiefe: 127 mm

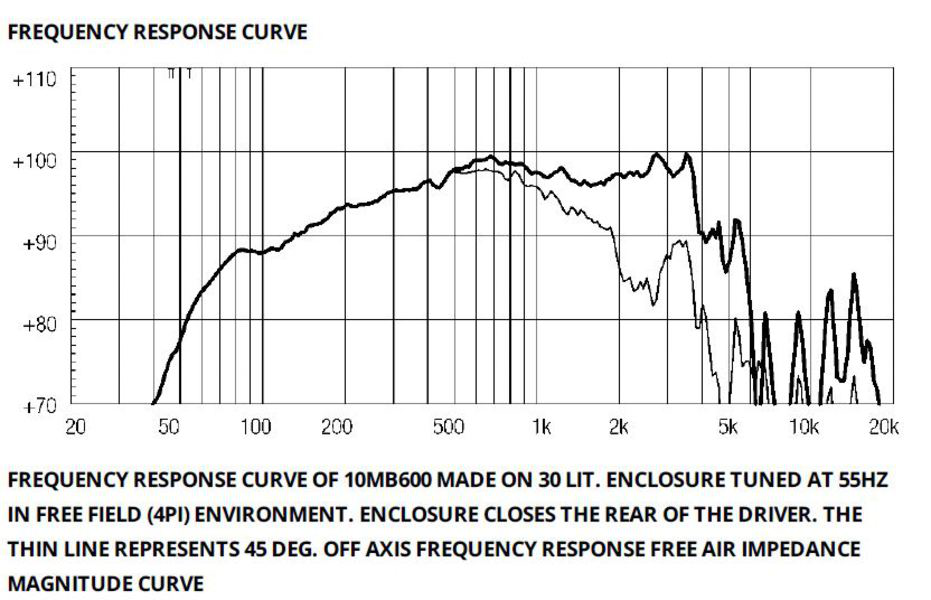

- Frequenzbereich: 55 – 4500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-TT-18S-0028
18Sound 10MB600: 10"-Mid-Bass mit 3"-Schwingspule, 98 dB und Qts 0,22
Der 18Sound 10MB600 ist ein 10"-Chassis aus der MB-Serie, das der Hersteller als Woofer/Midrange einordnet. Die Parameter erzählen die Geschichte genauer: Qts 0,22, BL 18,6 Tm und ein EBP von 252 kennzeichnen einen extrem stark bedämpften Antrieb, wie man ihn für Horn-Mid-Bass-Einheiten und für den Tiefmittelton in großen Mehrwegsystemen auslegt. Mit 98 dB Kennschalldruck gehört er zu den lautesten 10"-Chassis seiner Klasse.
Dafür sorgt ein Ferritmagnet, der das Chassis auf 7,2 kg bringt, und eine 3"-Schwingspule mit 450 W AES Belastbarkeit. Die Spule ist für ein 10"-Chassis groß dimensioniert und hält die Kompression bei Dauerbetrieb niedrig. Die bewegte Masse von 38 g ist trotzdem gering, weshalb der 10MB600 bis 4.500 Hz nutzbar bleibt. Nach unten beginnt der Bereich bei 55 Hz, Fs liegt bei 58 Hz.
Einsatz und Gehäuse
Der EBP von 252 sagt es deutlich: Dieses Chassis gehört ins Horn oder in ein kleines, hoch abgestimmtes Bassreflexgehäuse. Der Bassreflex-Richtwert liegt bei nur 6,5 l mit fb 95 Hz und f3 126 Hz, geschlossen bei 3,6 l mit fc 186 Hz. Beides sind Mittelton-Abstimmungen, keine Bassgehäuse. Als Mid-Bass zwischen einem 18"-Subwoofer und einem Kompressionstreiber spielt der 10MB600 seine Stärke aus: hoher Wirkungsgrad, wenig Hub und thermische Reserve. In einem Frontlader-Horn kann der starke Antrieb den Wirkungsgrad noch weiter steigern.
Die Trennung zum Sub setzt du deutlich oberhalb von 55 Hz, die Übergabe an das Horn kann dank 4.500 Hz oberer Grenze hoch liegen; passend sind 1,4"- oder 2"-Kompressionstreiber und Hörner aus dem 18Sound-Programm. Mit Xmax 6,5 mm bleibt etwas Reserve für tiefere Trennungen. Die exakte Abstimmung erhältst du mit Fs 58 Hz, Qts 0,22 und Vas 33,4 l über die Gehäuseberechnung bei 42.audio; das Datenblatt als PDF liegt beim Produkt.
Worauf du achten solltest
- Qts 0,22 und EBP 252: Horn oder kleines Bassreflexgehäuse, kein Freifeld-Bass.
- 3"-Schwingspule, 450 W AES: hohe thermische Belastbarkeit für Dauerbetrieb.
- Ferrit, 7,2 kg: schwerer als Neodym-Alternativen, dafür günstiger Antrieb.
- Einbautiefe 127 mm: passt in flache Horn- und Mid-Bass-Gehäuse.
- 8 Ω, Re 5,7 Ω: parallel zu zweit an 4 Ω möglich.
Häufige Fragen
Eignet sich der 10MB600 für eine 2-Wege-Box mit Bass?
Nur mit sehr hoher Trennung zum Subwoofer. Mit einem Bassreflex-Richtwert von 6,5 l bei fb 95 Hz produziert er allein keinen Tiefbass. Seine Aufgabe ist der Mid-Bass oberhalb eines separaten Basssystems.
Welche Endstufe passt zum 10MB600?
Bei 98 dB genügt ein Kanal mit einigen hundert Watt an 8 Ω, um die 450 W AES sinnvoll zu nutzen. Ein Hochpass oberhalb von 55 Hz schützt die 6,5 mm Xmax vor Überlastung durch Subbass.
Warum ist der 10MB600 so schwer?
Der Ferritmagnet für BL 18,6 Tm bringt das Gewicht auf 7,2 kg. Neodym-Chassis mit vergleichbarem Antrieb wiegen deutlich weniger, kosten aber mehr; bei fest installierten Systemen spielt das Gewicht meist keine Rolle.
Bei 42.audio bekommst du den 18SOUND 10MB600 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 58 Hz |
| Gesamtgüte Qts | 0,22 |
| Elektrische Güte Qes | 0,23 |
| Mechanische Güte Qms | 5,5 |
| Äquivalentvolumen Vas | 33,4 l |
| Bewegte Masse Mms | 38,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Antriebsfaktor BL | 18,6 Tm |
| Gleichstromwiderstand Re | 5,7 Ω |
| Schwingspuleninduktivität Le | 1,6 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 450 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 127 |
| Gewicht (kg) | 7.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.7 |
| Le (mH) | 1.6 |
| Fs (Hz) | 58 |
| Qms | 5.5 |
| Qes | 0.23 |
| Qts | 0.22 |
| Vas (l) | 33.4 |
| Xmax (mm) | 6.5 |
| BL (Tm) | 18.6 |
| Mms (kg) | 0.038 |
| Sd (m²) | 0.035 |
