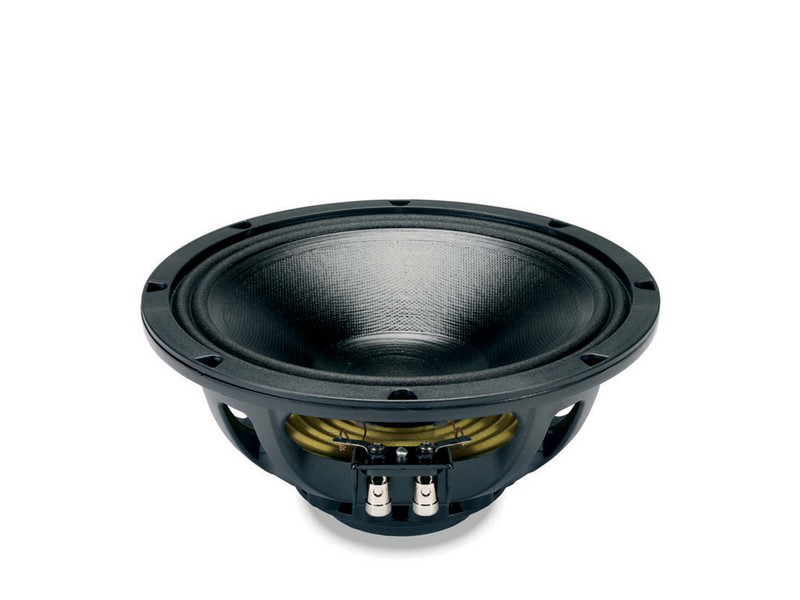

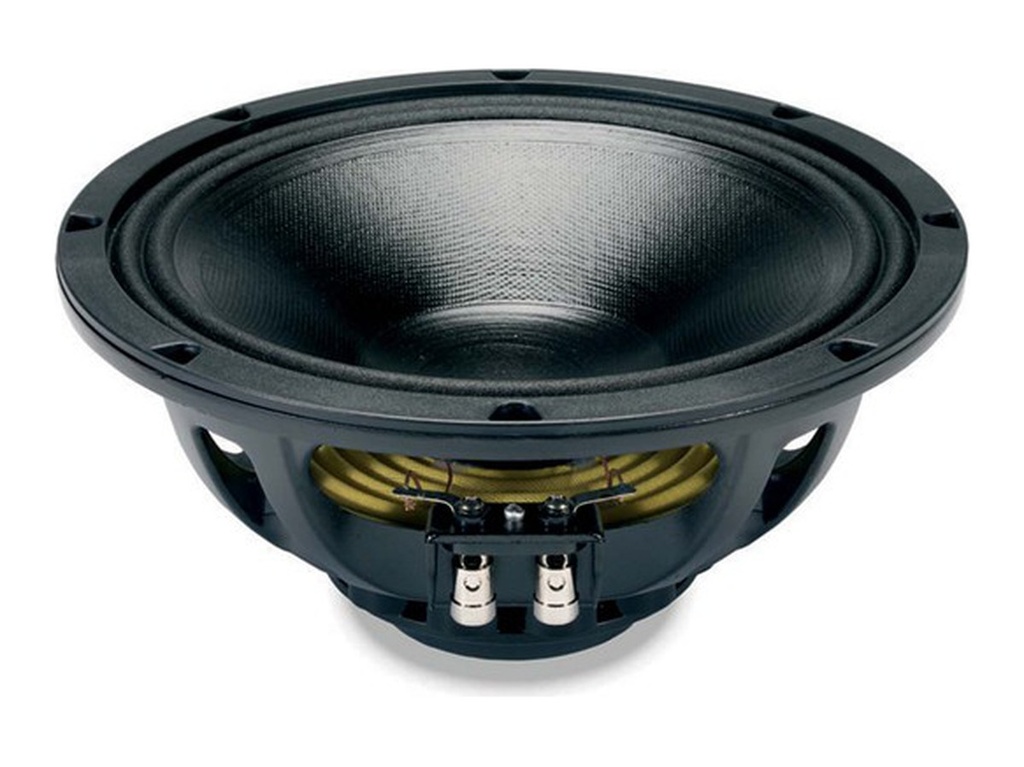

18SOUND (Eighteen Sound) 10NMB420 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0018
Dokumente
18SOUND 10NMB420 — 10" · Mitteltöner

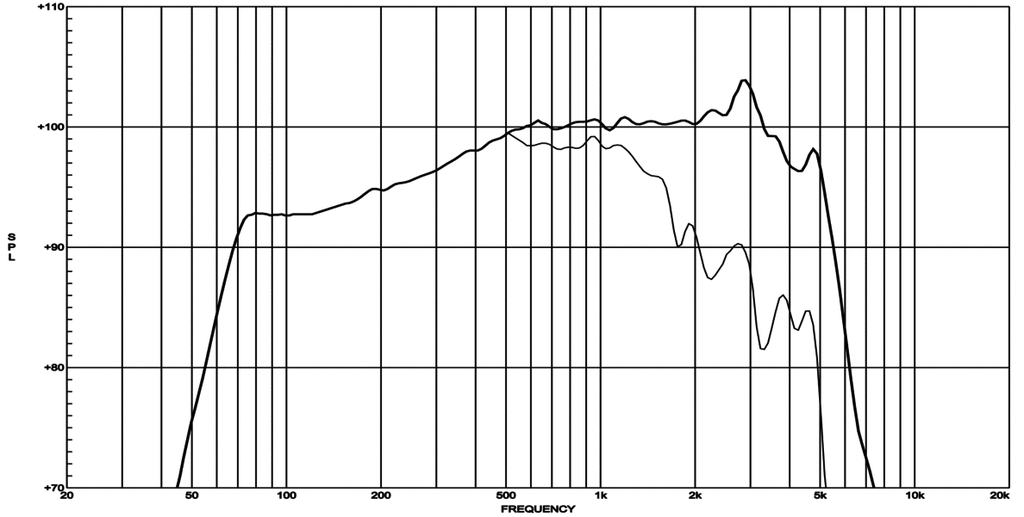

350 W AES · 99 dB Empfindlichkeit · Frequenzbereich 65 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2.5 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 99 dB
- Impedanz: 16 Ω
- Magnet: Neodym
- Gewicht: 3 kg

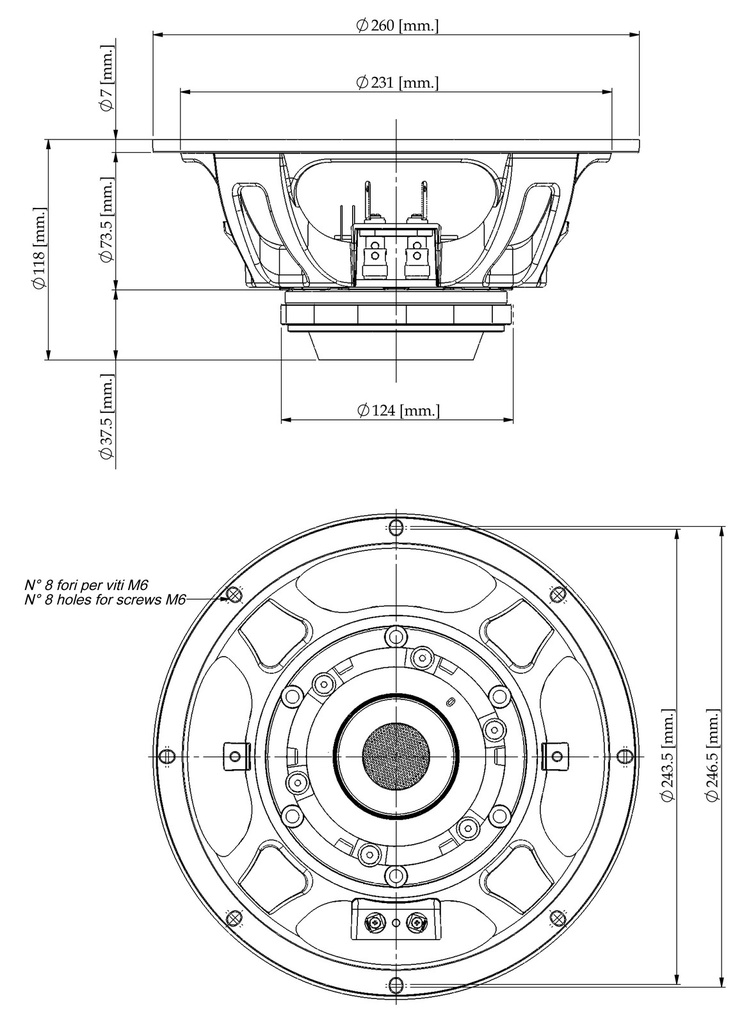

- Einbautiefe: 122 mm
- Frequenzbereich: 65 – 5000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0018
18Sound 10NMB420: 10"-Neodym-Tiefmitteltöner mit 16 Ω für Doppelbestückung
Mit Qts 0,33 und Fs 65 Hz fällt der 18Sound 10NMB420 aus dem Raster der typischen PA-Mitteltöner, die meist deutlich stärker bedämpft sind. Das etwas weichere Verhalten macht ihn universeller: Er läuft im Bassreflexgehäuse mit echtem Grundton, funktioniert aber ebenso im geschlossenen Mitteltonabteil eines Dreiwegesystems. 99 dB Empfindlichkeit, 350 W AES und eine 2,5"-Schwingspule ordnen ihn in die NMB-Serie ein – Neodym-Chassis für Mittel- und Grundton, hier mit 3 kg Gewicht.

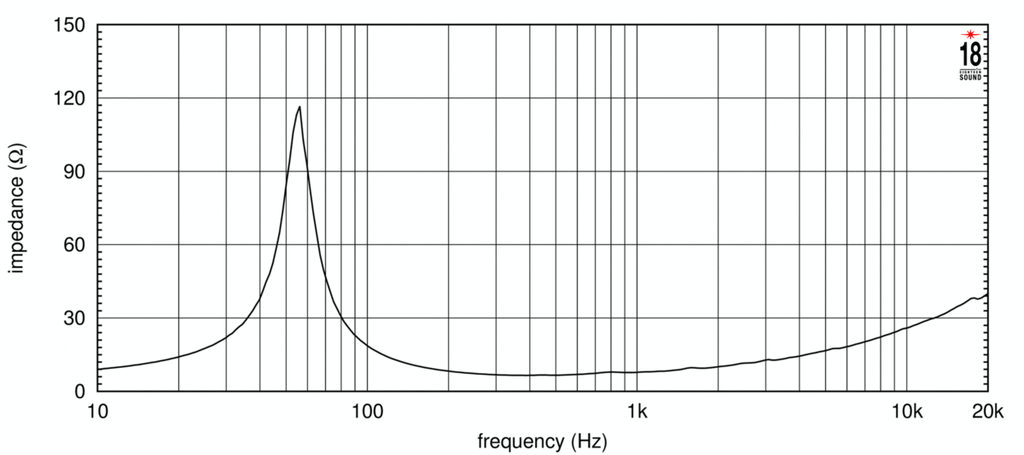

Die Impedanz von 16 Ω ist bewusst gewählt. Zwei 10NMB420 parallel ergeben 8 Ω, sodass sich ein Doppel-10"-Top oder ein Line-Array-Modul an einem normalen Verstärkerkanal betreiben lässt, ohne die Last unter 4 Ω zu drücken. Mit Re 10,5 Ω und Le 0,4 mH bleibt der Impedanzverlauf im Nutzbereich bis 5.000 Hz gutmütig. BL 19,5 Tm bei 31,5 g Masse und 4 mm Xmax vervollständigen das Bild eines kräftigen, aber nicht auf Tiefbass ausgelegten Antriebs.
Einsatz und Gehäuse
Als Bassreflexgehäuse ergibt sich ein Richtwert von etwa 19 l, abgestimmt auf 74 Hz, mit einer unteren Grenzfrequenz um 80 Hz – für einen 10"-Grundtonträger im Dreiwege-Top oder als Tiefmitteltöner in einer kompakten Zweiwegebox, die per Subwoofer ergänzt wird. Für ein geschlossenes Mitteltonabteil rechnest du mit rund 8,4 l bei einer Eckfrequenz von 139 Hz; die Trennung zum Bass legst du dann deutlich oberhalb der unteren Grenze von 65 Hz. Das EBP von 181 bestätigt: Bassreflex oder Horn ja, tiefe Abstimmung im geschlossenen Gehäuse nein. Die genaue Auslegung erledigst du mit der Gehäuseberechnung bei 42.audio.
Der obere Nutzbereich bis 5.000 Hz lässt viel Freiheit bei der Trennung zum Kompressionstreiber; 122 mm Einbautiefe sind für ein 10"-Neodym-Chassis eher großzügig, also im Gehäuse berücksichtigen.
Worauf du achten solltest
- 16 Ω: einzeln an 8-Ω-Verstärkern mit weniger Leistung, paarweise parallel ideal.
- Qts 0,33, Vas 30 l: flexibler als typische PA-Mitteltöner, Bassreflex ab rund 19 l möglich.
- Xmax 4 mm, 350 W AES: Grundton ja, Subbass nein.
- 3 kg, Neodym, 122 mm Einbautiefe: leicht, aber nicht flach.
- 99 dB: etwas weniger Wirkungsgrad als reine Mitteltöner, dafür mehr Bandbreite nach unten.
Häufige Fragen
Warum 16 Ω, und was bedeutet das für den Verstärker?
An einem Verstärker, der für 8 Ω spezifiziert ist, zieht ein einzelner 16-Ω-Treiber nur etwa die halbe Leistung. Der Sinn liegt in der Parallelschaltung: zwei Chassis ergeben 8 Ω, vier Chassis 4 Ω – das ist für Line-Arrays und Doppel-10"-Boxen gedacht.
Wie schlägt sich der 10NMB420 gegen den 10MB600?
Beide liegen bei Qts 0,33; der 10MB600 hat Fs 64 Hz und Vas 27,6 l, also fast identische Gehäuseanforderungen. Der Unterschied ist der Magnet: Der 10NMB420 setzt auf Neodym und 3 kg Gewicht, der 10MB600 auf Ferrit.
Passt er in eine Zweiwegebox?
Ja, als Tiefmitteltöner mit Subwoofer-Unterstützung. Im Bassreflexgehäuse um 19 l reicht er bis etwa 80 Hz hinunter; ohne Sub fehlt darunter der Tiefbass. Nach oben trennst du unterhalb von 5.000 Hz zum Hochtöner.
Bei 42.audio bekommst du den 18SOUND 10NMB420 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 16 Ω |
|---|---|
| Resonanzfrequenz fs | 65 Hz |
| Gesamtgüte Qts | 0,33 |
| Elektrische Güte Qes | 0,36 |
| Mechanische Güte Qms | 4,6 |
| Äquivalentvolumen Vas | 30,0 l |
| Bewegte Masse Mms | 31,5 g |
| Membranfläche Sd | 346 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 19,5 Tm |
| Gleichstromwiderstand Re | 10,5 Ω |
| Schwingspuleninduktivität Le | 0,4 mH |
Gehäusevorschlag
Der EBP von 181 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,36
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 8,4 l
- Einbauresonanz Fc
- 139 Hz
- Grenzfrequenz F3
- 139 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 15,5 l
- Abstimmfrequenz Fb
- 80 Hz
- Grenzfrequenz F3
- 87 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 10MB600fs 64 Hz · Qts 0,33 · Vas 27,6 l · in der Datenbank
- 18 Sound 10MB400fs 70 Hz · Qts 0,33 · Vas 41 l · in der Datenbank
- Oberton 10NDG500fs 55,9 Hz · Qts 0,34 · Vas 21,5 l · in der Datenbank
- Ciare PWA10.64fs 73 Hz · Qts 0,38 · Vas 23 l · in der Datenbank
- Volt B251.8fs 31 Hz · Qts 0,36 · Vas 72,6 l · in der Datenbank
