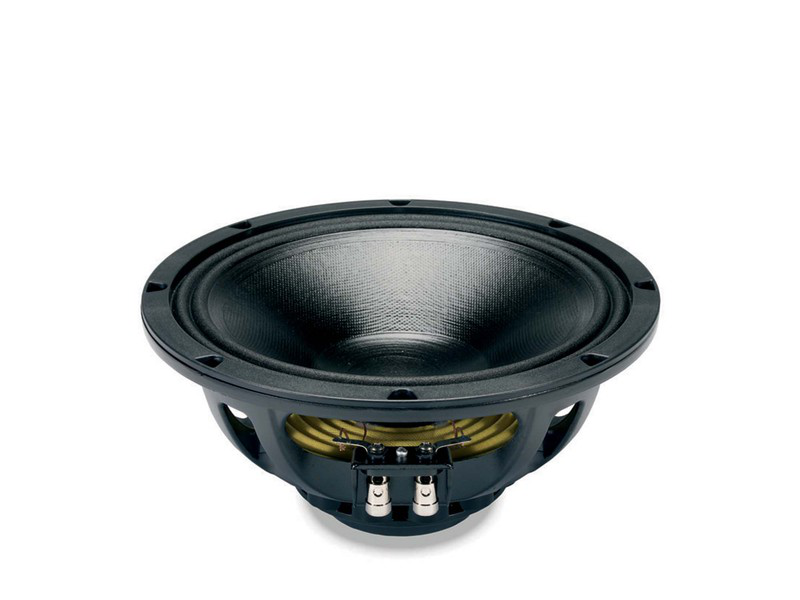

18SOUND 10NMB420

18SOUND 10NMB420

https://42.audio/web/image/product.template/11867/image_1920?unique=f145bd1

18SOUND (Eighteen Sound) 10NMB420 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 8/16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0018

260,00 € 260.0 EUR 260,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 10NMB420

18SOUND 10NMB420 — 10" · Mitteltöner

350 W AES · 99 dB Empfindlichkeit · Frequenzbereich 65 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 16 Ω
  • Magnet: Neo
  • Gewicht: 3 kg
  • Einbautiefe: 122 mm
  • Frequenzbereich: 65 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0018

Thiele-Small-Parameter

Nennimpedanz16 Ω
Resonanzfrequenz fs65 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,36
Mechanische Güte Qms4,6
Äquivalentvolumen Vas30,0 l
Bewegte Masse Mms31,5 g
Membranfläche Sd346 cm²
Lineare Auslenkung Xmax4 mm
Antriebsfaktor BL19,5 Tm
Gleichstromwiderstand Re10,5 Ω
Schwingspuleninduktivität Le0,4 mH

Gehäusevorschlag

Der EBP von 181 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,36

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
8,4 l
Einbauresonanz Fc
139 Hz
Grenzfrequenz F3
139 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
15,5 l
Abstimmfrequenz Fb
80 Hz
Grenzfrequenz F3
87 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NMB
Magnet Neo
Impedanz (Ω) 16
Belastbarkeit (W) 350
Empfindlichkeit (dB) 99
Frequenz von (Hz) 65
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 122
Gewicht (kg) 3
Thiele-Small-Parameter
Re (Ω) 10.5
Le (mH) 0.4
Fs (Hz) 65
Qms 4.6
Qes 0.36
Qts 0.33
Vas (l) 30
Xmax (mm) 4
BL (Tm) 19.5
Mms (kg) 0.0315
Sd (m²) 0.0346
