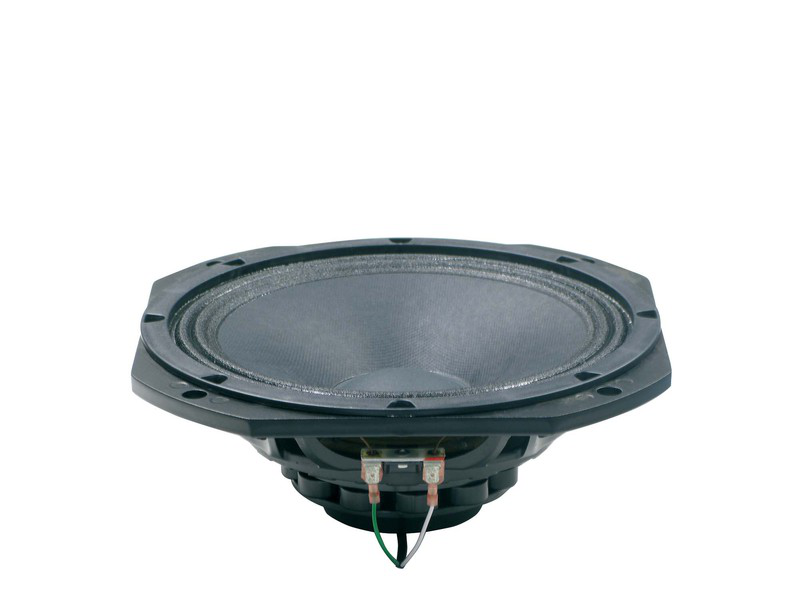

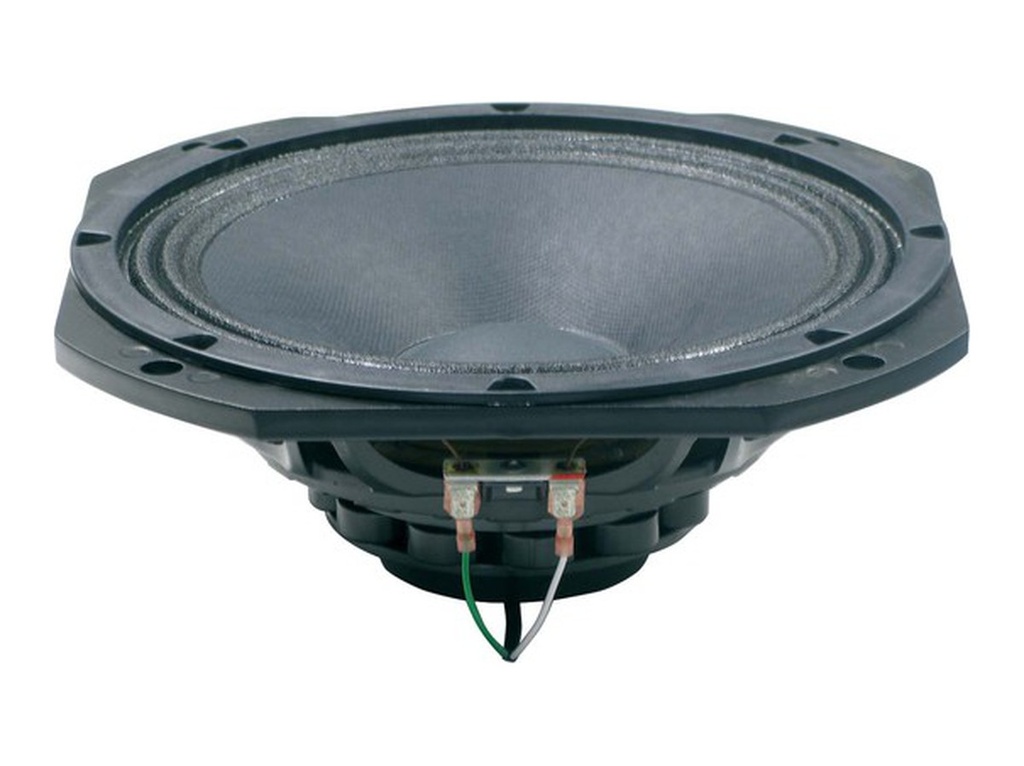

18SOUND 10NMBA520
18SOUND (Eighteen Sound) 10NMBA520 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0020
Dokumente
18SOUND 10NMBA520 — 10" · Mitteltöner
300 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 60 Hz – 7000 Hz
Technische Daten

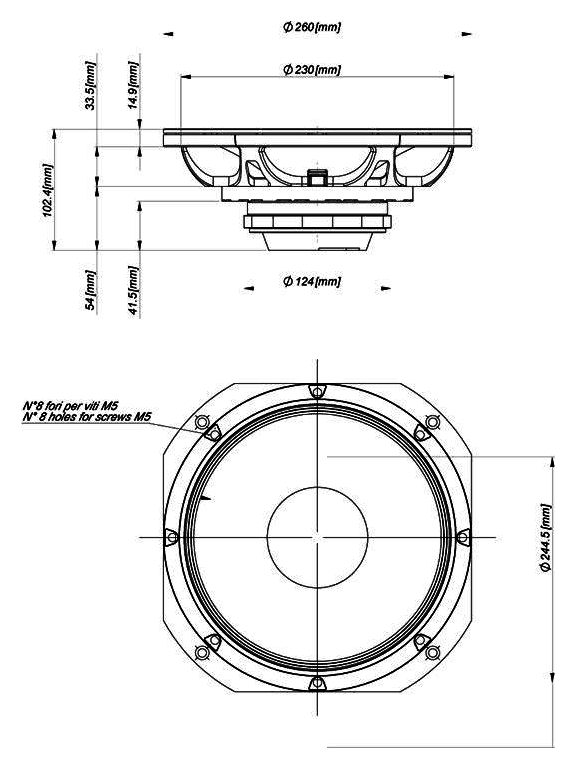

- Durchmesser: 10 "
- Schwingspule: 2.5 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 100.5 dB
- Impedanz: 8 Ω
- Magnet: Neo
- Gewicht: 3 kg
- Einbautiefe: 104 mm

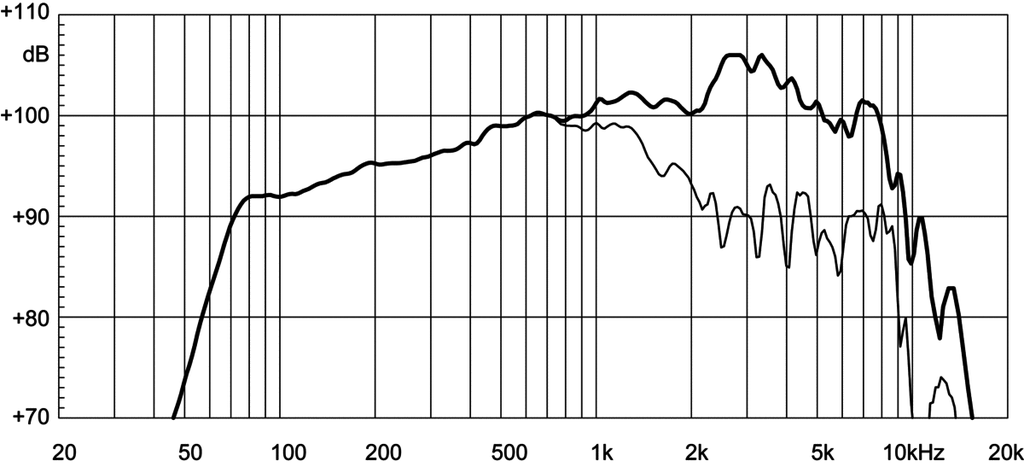

- Frequenzbereich: 60 – 7000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMBA · Artikel-Nr: 42A-CHS-MT-18S-0020
Thiele-Small-Parameter

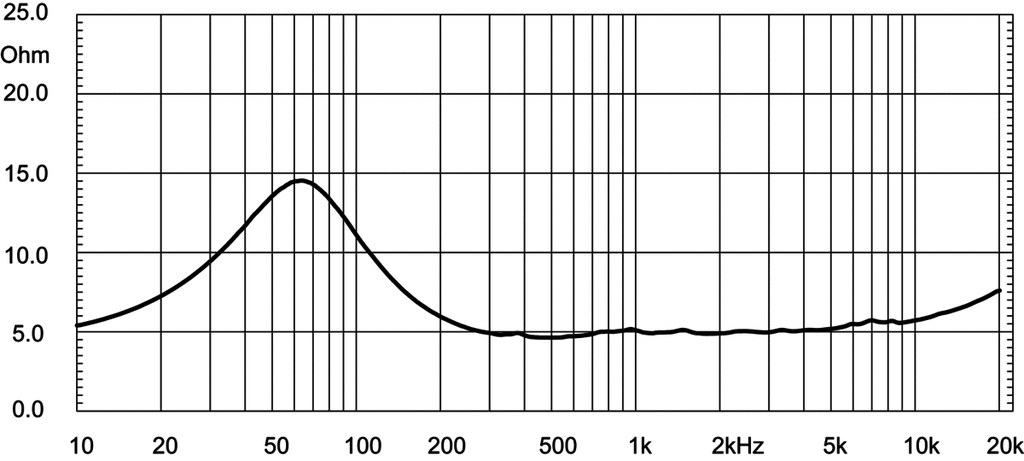

| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 60 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,24 |
| Mechanische Güte Qms | 4,2 |
| Äquivalentvolumen Vas | 42,0 l |
| Bewegte Masse Mms | 28,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 14,6 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,01 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMBA |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 100.5 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 7000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 104 |
| Gewicht (kg) | 3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.01 |
| Fs (Hz) | 60 |
| Qms | 4.2 |
| Qes | 0.24 |
| Qts | 0.23 |
| Vas (l) | 42 |
| Xmax (mm) | 4 |
| BL (Tm) | 14.6 |
| Mms (kg) | 0.028 |
| Sd (m²) | 0.035 |
