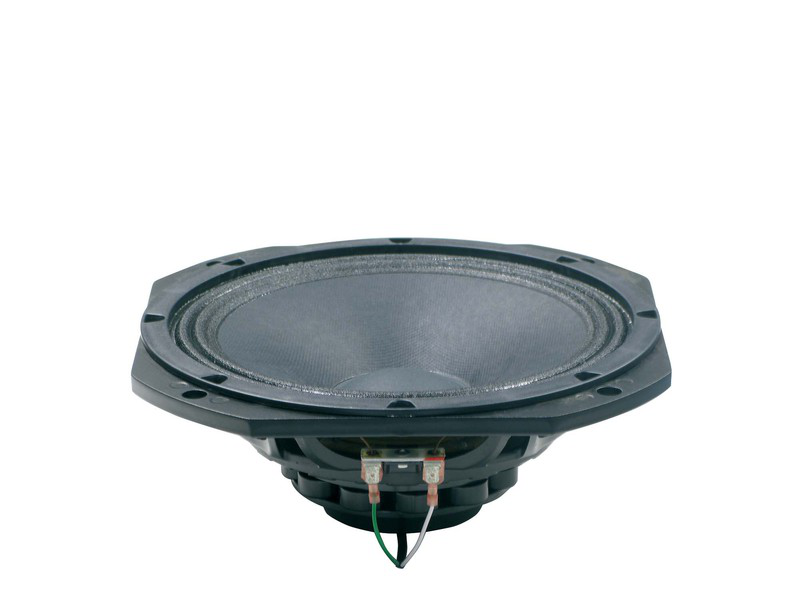

18SOUND 10NMBA520
18SOUND (Eighteen Sound) 10NMBA520 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0020
Dokumente
18SOUND 10NMBA520 — 10" · Mitteltöner
300 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 60 Hz – 7000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2.5 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 100.5 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3 kg
- Einbautiefe: 104 mm
- Frequenzbereich: 60 – 7000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMBA · Artikel-Nr: 42A-CHS-MT-18S-0020
18Sound 10NMBA520: 10"-Neodym-Mitteltöner mit 100,5 dB und Bandbreite bis 7.000 Hz
Von 60 bis 7.000 Hz – kaum ein 10"-Chassis deckt so viel Bandbreite ab wie der 18Sound 10NMBA520. Die untere Grenze verdankt er einer Resonanzfrequenz von 60 Hz mit Vas 42 l, die obere einer leichten Membran mit 28 g bewegter Masse. 100,5 dB Empfindlichkeit an 8 Ω, 300 W AES auf einer 2,5"-Spule und ein Neodym-Antrieb mit 3 kg Gesamtgewicht machen ihn zum Kandidaten für alles, was leicht und trotzdem laut sein soll.
Qts 0,23 und Qes 0,24 zeigen einen elektrisch stark bedämpften Antrieb, BL 14,6 Tm ist für ein 10"-Neodym-Chassis moderat – der 10NMBA520 lebt weniger von brachialer Kraft als von einer sehr leichten Schwingeinheit. Xmax von 4 mm reicht für Grundton, mit 104 mm Einbautiefe gehört er zu den flacheren 10"-Chassis.
Einsatz und Gehäuse
Das EBP von 250 rät zu Bassreflex oder Horn. Richtwert für ein Reflexgehäuse: etwa 9,3 l mit Abstimmung auf 95 Hz und einer unteren Grenzfrequenz um 122 Hz – kompakt genug für ein Dreiwege-Top, in dem der 10NMBA520 den Bereich zwischen Bass und Hochton übernimmt. Geschlossen sind es etwa 5,0 l bei 184 Hz Eckfrequenz, was als Mitteltonabteil dient, wenn der Hochpass ohnehin deutlich über der unteren Grenze von 60 Hz liegt. Beides sind Näherungen; die exakte Auslegung übernimmt die Gehäuseberechnung bei 42.audio.
Die Bandbreite bis 7.000 Hz erlaubt eine hohe Trennung zum Hochtöner – interessant, wenn ein 1"-Treiber mit kleinem Horn eingesetzt wird, dem man tiefe Trennfrequenzen ersparen möchte. Mit 300 W AES ist die thermische Grenze klar niedriger als bei den 3"-Spulen der größeren Modelle, was bei Dauerbetrieb einen Limiter sinnvoll macht.
Worauf du achten solltest
- 8 Ω, 100,5 dB: hoher Wirkungsgrad, Pegelanpassung zum Bass in der Weiche.
- 60–7.000 Hz: breit nutzbar, hohe Trennung zum Hochtöner möglich.
- 300 W AES auf 2,5"-Spule: Limiter bei Dauerbetrieb einplanen.
- 3 kg, 104 mm Einbautiefe: leicht und flach für Neodym-Tops.
- Xmax 4 mm, Fs 60 Hz: Grundton im Bassreflexgehäuse, kein Subbass.
Häufige Fragen
Welches Gehäuse für den 10NMBA520?
Bassreflex mit etwa 9,3 l, auf 95 Hz abgestimmt, wenn du den Grundton nutzen willst; ein geschlossenes Abteil um 5 l, wenn er als reiner Mitteltöner läuft. Beide Werte sind Richtwerte aus den TS-Parametern.
Kann ich ihn mit einem 1"-Kompressionstreiber kombinieren?
Ja, und gerade dafür ist die Bandbreite bis 7.000 Hz nützlich: Du kannst hoch trennen und den kleinen Treiber entlasten. Die passenden Hörner und Waveguides findest du in der Kategorie Hörner & Waveguides von 18Sound.
Welcher Verstärker ist sinnvoll?
Ein Kanal um 300 W an 8 Ω deckt die Belastbarkeit ab; wegen 100,5 dB Empfindlichkeit erreichst du hohen Pegel schon mit deutlich weniger. Wichtiger als Leistung ist ein sauberer Hochpass, damit die 4 mm Xmax nicht durch Bassanteile aufgebraucht werden.
18Sound 10NMBA520: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 10NMBA520 ist ein 10-Zoll-Mitteltöner mit Neodymmagnet aus der Serie NMBA und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 10NMBA520 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 60 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,24 |
| Mechanische Güte Qms | 4,2 |
| Äquivalentvolumen Vas | 42,0 l |
| Bewegte Masse Mms | 28,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 14,6 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,01 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMBA |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 100.5 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 7000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 104 |
| Gewicht (kg) | 3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.01 |
| Fs (Hz) | 60 |
| Qms | 4.2 |
| Qes | 0.24 |
| Qts | 0.23 |
| Vas (l) | 42 |
| Xmax (mm) | 4 |
| BL (Tm) | 14.6 |
| Mms (kg) | 0.028 |
| Sd (m²) | 0.035 |
