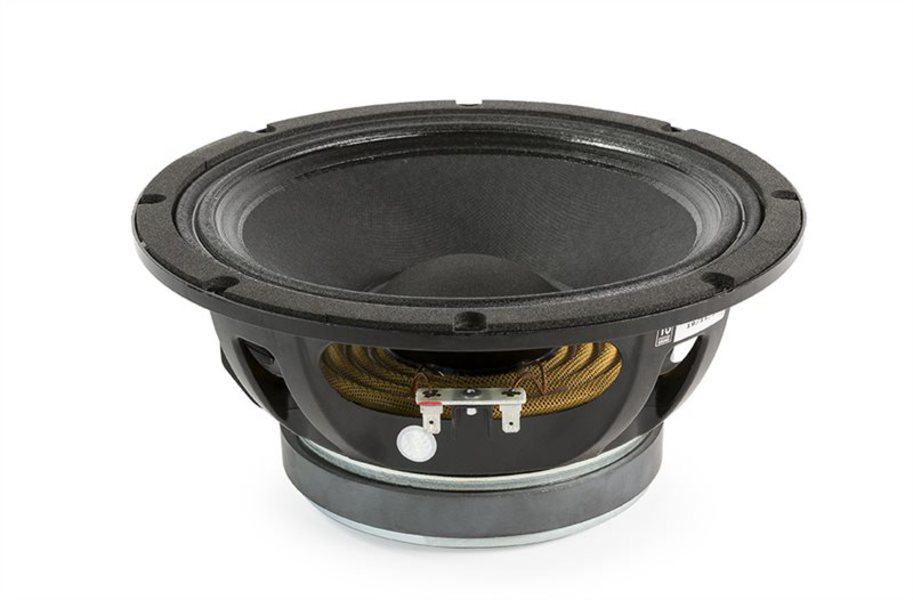

18SOUND 10W650

https://42.audio/web/image/product.template/11766/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 10W650 — 10" / 10 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0027

209,00 € 209.0 EUR 209,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 10W650

18SOUND 10W650 — 10" · Tieftöner

250 W AES · 96 dB Empfindlichkeit · Frequenzbereich 55 Hz – 5700 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 250 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 4.3 kg
  • Einbautiefe: 121 mm
  • Frequenzbereich: 55 – 5700 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0027

18Sound 10W650: 10"-Tiefmitteltöner mit Qts 0,48 für große Bassreflexgehäuse

Unter den 10"-Chassis von 18Sound ist der 10W650 derjenige mit dem höchsten Qts: 0,48 bei Fs 67 Hz und Vas 26 l. Das ist kein Nachteil, sondern eine andere Auslegung. Ein höherer Qts bedeutet weniger elektrische Bedämpfung, dafür mehr Pegel um die Resonanz herum und ein Verhalten, das in größeren Bassreflexgehäusen und in offenen Konzepten gutmütig bleibt. Die W-Serie setzt auf Ferritmagnet, hier mit einer 2,5"-Schwingspule und 250 W AES.

Mit 96 dB Kennschalldruck und einer bewegten Masse von 36,6 g bleibt der 10W650 bis 5.700 Hz nutzbar, was für ein 10"-Chassis eine hohe obere Grenze ist. Le 0,59 mH bestätigt die geringe Induktivität, die den Mittelton sauber hält. Xmax 5,7 mm und BL 12,4 Tm sind moderate Werte; das Chassis ist eher für gleichmäßige Wiedergabe in Fullrange-Tops ausgelegt als für maximale Kickbass-Impulse.

Einsatz und Gehäuse

Der Bassreflex-Richtwert fällt mit 47 l bei fb 54 Hz und f3 49 Hz ungewöhnlich groß aus, Folge des hohen Qts. In diesem Volumen erreicht der 10W650 eine untere Grenzfrequenz, die andere 10"-Chassis nicht bieten, und der Bereich beginnt nominell bei 55 Hz. Wer ein kleineres Gehäuse baut, bekommt einen Buckel über der Abstimmfrequenz, was für Monitore mit Nahfeldabstand sogar gewünscht sein kann. Der EBP von 131 lässt auch ein geschlossenes Gehäuse zu: Richtwert 22 l bei fc 99 Hz für Mitteltonabteile oder kompakte geschlossene Boxen.

Die obere Grenze von 5.700 Hz macht die Übergabe an einen 1"-Kompressionstreiber auf einem Horn aus dem 18Sound-Sortiment unkompliziert. Ähnlich abgestimmt sind der FaitalPRO 10PR300 mit Fs 65 Hz, Qts 0,48 und Vas 30,6 l und der 18Sound 10NTLW3500 mit Fs 64 Hz, Qts 0,45 und Vas 18,1 l, der aber mit 800 W AES und Neodym in einer anderen Leistungsklasse spielt. Beide findest du zum Vergleich in der Chassis-Datenbank bei 42.audio.

Worauf du achten solltest

  • Qts 0,48: großes Bassreflexgehäuse mit 47 l als Richtwert, kleiner geht mit Überhöhung.
  • 250 W AES über 2,5"-Spule: für Tops und Monitore, nicht für Dauer-Hochlast.
  • Einbautiefe 121 mm, 4,3 kg: kompakt und leicht für Ferrit.
  • 8 Ω, Re 5,1 Ω: Standardlast für jede Endstufe.
  • Xmax 5,7 mm: Hochpass oberhalb 55 Hz bei hohen Pegeln.

Häufige Fragen

Warum braucht der 10W650 ein so großes Gehäuse?

Der hohe Qts von 0,48 bedeutet wenig elektrische Bedämpfung. Rechnerisch ergibt sich ein Richtwert von 47 l bei fb 54 Hz für flache Abstimmung. Kleinere Gehäuse funktionieren, erzeugen aber eine Überhöhung im Oberbass.

Ist der 10W650 für einen Fullrange-Monitor ohne Subwoofer geeignet?

Ja, mit f3 um 49 Hz im 47-l-Richtwert und einem Bereich bis 5.700 Hz deckt er zusammen mit einem 1"-Kompressionstreiber ein breites Spektrum ab. 96 dB Kennschalldruck halten den Leistungsbedarf gering.

Wie unterscheidet sich der 10W650 vom 10NTLW3500?

Beide haben ähnliches Qts von 0,45 bis 0,48, der 10NTLW3500 hat aber Neodym, eine 2x3,5"-Spule mit 800 W AES und Vas 18,1 l. Der 10W650 ist die leichtere, günstigere Ferrit-Variante mit 250 W AES für moderate Pegel.

Bei 42.audio bekommst du den 18SOUND 10W650 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs67 Hz
Gesamtgüte Qts0,48
Elektrische Güte Qes0,51
Mechanische Güte Qms9,6
Äquivalentvolumen Vas26,0 l
Bewegte Masse Mms36,6 g
Membranfläche Sd350 cm²
Lineare Auslenkung Xmax5,7 mm
Antriebsfaktor BL12,4 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le0,59 mH

Gehäusevorschlag

Der EBP von 131 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 67 / 0,51

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
22,2 l
Einbauresonanz Fc
99 Hz
Grenzfrequenz F3
99 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
46,1 l
Abstimmfrequenz Fb
56 Hz
Grenzfrequenz F3
52 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 250
Empfindlichkeit (dB) 96
Frequenz von (Hz) 55
Frequenz bis (Hz) 5700
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 121
Gewicht (kg) 4.3
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 0.59
Fs (Hz) 67
Qms 9.6
Qes 0.51
Qts 0.48
Vas (l) 26
Xmax (mm) 5.7
BL (Tm) 12.4
Mms (kg) 0.0366
Sd (m²) 0.035
