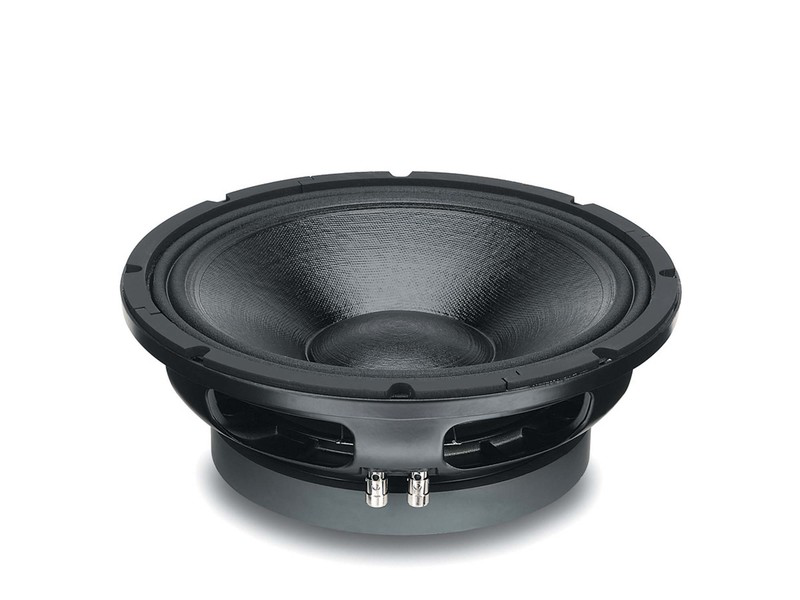

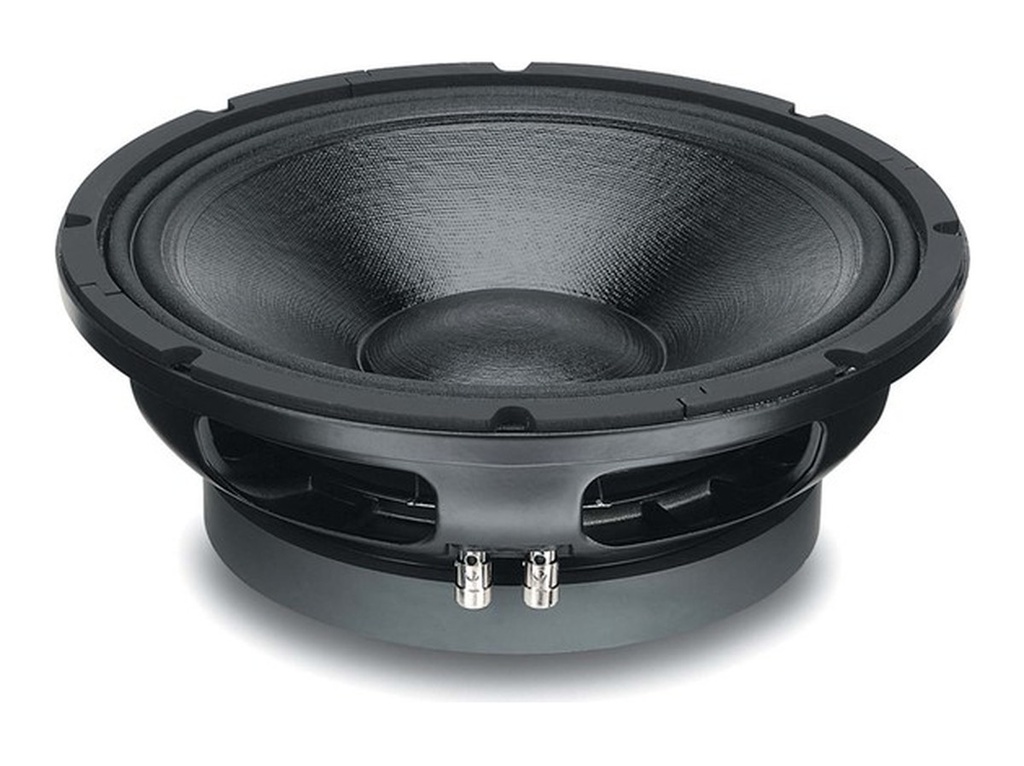

18SOUND 12MB1000
18SOUND (Eighteen Sound) 12MB1000 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0004
Dokumente
18SOUND 12MB1000 — 12" · Mitteltöner
600 W AES · 102 dB Empfindlichkeit · Frequenzbereich 80 Hz – 3500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 600 W AES
- Empfindlichkeit: 102 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 9.6 kg
- Einbautiefe: 118 mm
- Frequenzbereich: 80 – 3500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0004
18Sound 12MB1000: 12"-Ferrit-Mitteltöner mit 4"-Spule, 600 W AES und Qts 0,18
600 W AES auf einer 4"-Schwingspule, BL 23,5 Tm, Qts 0,18: Der 18Sound 12MB1000 ist der Mitteltöner der MB-Serie für Systeme, in denen thermische Reserve wichtiger ist als Bautiefe oder Gewicht. Der Ferritmagnet bringt das Chassis auf 9,6 kg, dafür gibt es einen Antrieb, der die 55,5 g schwere Membran über 531 cm² Fläche mit hoher Kontrolle führt und 102 dB Empfindlichkeit an 8 Ω liefert.

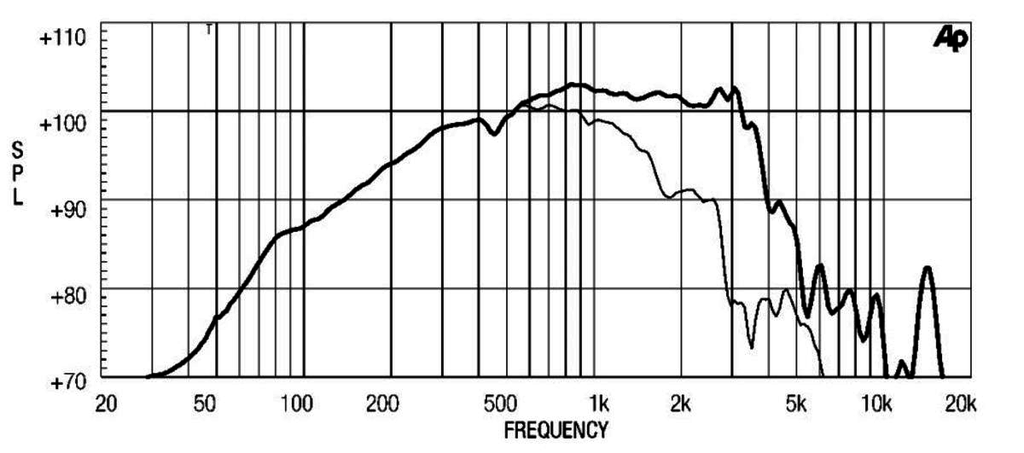

Der Nutzbereich von 80 bis 3.500 Hz und Xmax 2,5 mm markieren ihn eindeutig als Mittel- und Grundtonchassis, nicht als Tiefmitteltöner. Fs 54 Hz mit Vas 60 l liest sich zunächst nach Bass, aber das EBP von 270 und der sehr niedrige Qts zeigen, dass die Membran im großen Gehäuse kaum Tiefgang entwickelt – dieser Antrieb ist für kleine Reflexkammern und vor allem für Hornladung gemacht, wo ein niedriger Qts zum Vorteil wird.
Einsatz und Gehäuse
Als Bassreflex-Richtwert ergeben sich 6,6 l mit Abstimmung auf 106 Hz und einer unteren Grenzfrequenz um 155 Hz; geschlossen etwa 4,2 l bei 212 Hz Eckfrequenz. Das sind kleine Volumen für ein 12"-Chassis, und sie passen zu einem Mitteltonabteil in einem großen Dreiwege-Top oder zu einem Mitteltonhorn. Den Hochpass setzt du deutlich oberhalb von 80 Hz – bei 2,5 mm Xmax gehört der Grundton dem Bass. Die Gehäuseberechnung bei 42.audio liefert die Feinabstimmung.

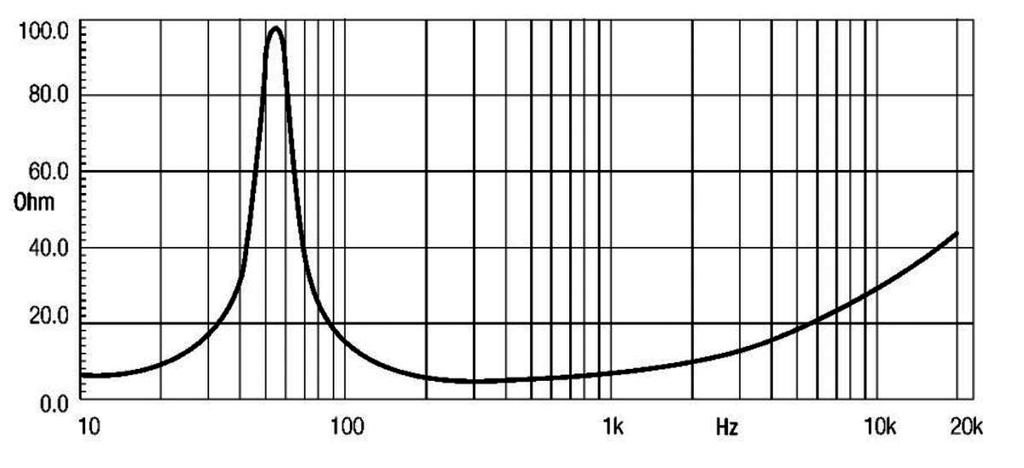

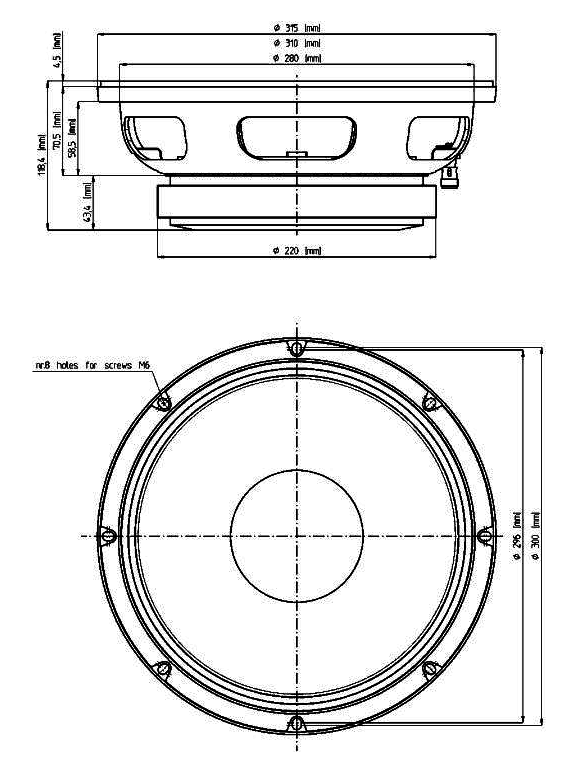

Nach oben ist bei 3.500 Hz Schluss, was die Übergabe an einen 2"-Kompressionstreiber am großen Horn nahelegt. Die Induktivität von 1,46 mH lässt die Impedanz im oberen Mittelton ansteigen; bei Passivweichen einplanen, bei aktiver Trennung unkritisch. 118 mm Einbautiefe sind für 12" mit 4"-Spule kompakt.
Worauf du achten solltest
- 4"-Spule, 600 W AES: hohe thermische Reserve für Dauerbetrieb.
- Qts 0,18, EBP 270: Hornladung oder kleines Reflexabteil, kein Tiefbass.
- Xmax 2,5 mm: Hochpass deutlich über 80 Hz ist Pflicht.
- 9,6 kg Ferrit: schwer, im Gehäuse und beim Transport einplanen.
- Le 1,46 mH: Impedanzanstieg im oberen Mittelton, bei Passivweiche kompensieren.
Häufige Fragen
Ist der 12MB1000 als Tiefmitteltöner geeignet?
Nur bedingt. Mit 2,5 mm Xmax und einem Nutzbereich ab 80 Hz ist er ein Mitteltöner mit Grundtonanteil, keine Zweiwege-Bestückung. In einem Dreiwegesystem mit Subwoofer spielt er seine Stärke aus.
Was ist der Unterschied zum 12NMB1000?
Der 12NMB1000 hat Fs 54 Hz, Qts 0,19 und Vas 58 l, also fast dieselben TS-Parameter, aber einen Neodym-Antrieb und entsprechend weniger Gewicht. Der 12MB1000 ist die Ferrit-Variante für Festinstallationen, bei denen Gewicht keine Rolle spielt.
Welches Horn für den Hochton?
Bei einer Obergrenze von 3.500 Hz bietet sich ein 2"-Kompressionstreiber an einem Horn an, das bei der Trennfrequenz noch lädt. Die passenden Modelle findest du in der Kategorie Hörner & Waveguides von 18Sound.
18Sound 12MB1000: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12MB1000 ist ein 12-Zoll-Mitteltöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12MB1000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 54 Hz |
| Gesamtgüte Qts | 0,18 |
| Elektrische Güte Qes | 0,2 |
| Mechanische Güte Qms | 6 |
| Äquivalentvolumen Vas | 60,0 l |
| Bewegte Masse Mms | 55,5 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 2,5 mm |
| Antriebsfaktor BL | 23,5 Tm |
| Gleichstromwiderstand Re | 5,8 Ω |
| Schwingspuleninduktivität Le | 1,46 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 12MB600fs 44 Hz · Qts 0,18 · Vas 115 l · in der Datenbank
- 18 Sound 12NMB1000fs 54 Hz · Qts 0,19 · Vas 58 l · im Shop
- 18 Sound 12MB777fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
- 18 Sound 12MB700fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
- 18 Sound 12MB710fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB720fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 3500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 118 |
| Gewicht (kg) | 9.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.8 |
| Le (mH) | 1.46 |
| Fs (Hz) | 54 |
| Qms | 6 |
| Qes | 0.2 |
| Qts | 0.18 |
| Vas (l) | 60 |
| Xmax (mm) | 2.5 |
| BL (Tm) | 23.5 |
| Mms (kg) | 0.0555 |
| Sd (m²) | 0.0531 |
