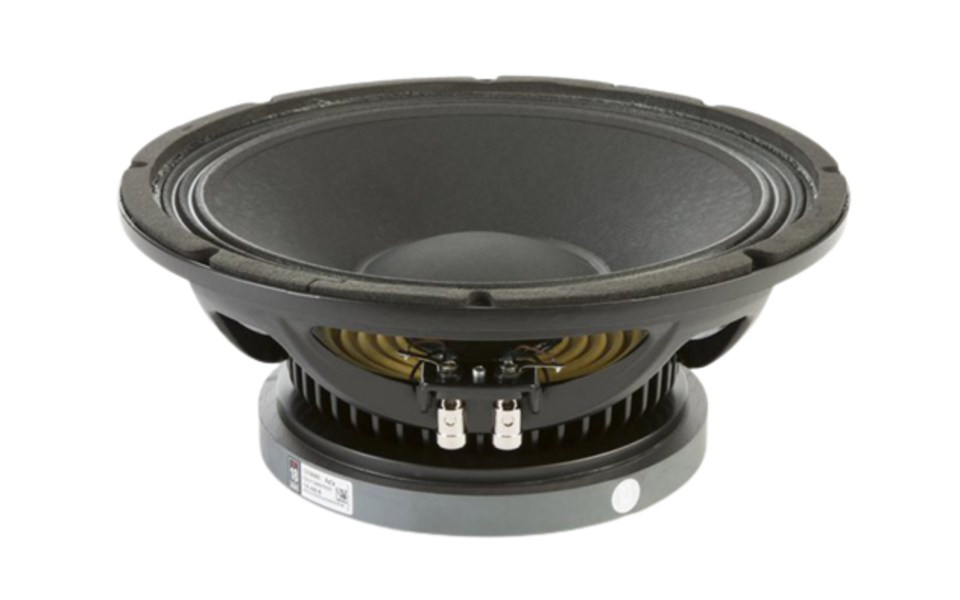

18SOUND 12MB650
18SOUND (Eighteen Sound) 12MB650 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0005
Dokumente
18SOUND 12MB650 — 12" · Mitteltöner
400 W AES · 98 dB Empfindlichkeit · Frequenzbereich 45 Hz – 5000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.5 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 6.8 kg
- Einbautiefe: 143 mm
- Frequenzbereich: 45 – 5000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0005
18Sound 12MB650: 12"-Ferrit-Tiefmitteltöner mit 5,5 mm Xmax von 45 bis 5.000 Hz
Der 18Sound 12MB650 ist der Allrounder in der MB-Serie: 12", Ferritmagnet, 2,5"-Schwingspule, 400 W AES, 98 dB – und ein Nutzbereich von 45 bis 5.000 Hz, der Grundton und Mittelton in einem Chassis vereint. Mit Fs 48 Hz, Vas 90 l und Xmax 5,5 mm bringt er den Hub mit, den ein Mitteltöner mit Grundtonanspruch tatsächlich braucht, ohne den Wirkungsgrad eines Mitteltonchassis ganz aufzugeben.
Qts 0,23 und Qms 3,2 beschreiben einen stark bedämpften Antrieb mit vergleichsweise hohen mechanischen Verlusten, BL 19 Tm bei 48 g Membranmasse liefert die Kontrolle. Die Schwingspuleninduktivität von 0,83 mH ist für einen Ferrit-Antrieb niedrig, was den Einsatz bis 5.000 Hz plausibel macht. 6,8 kg Gewicht und 143 mm Einbautiefe sind die Kehrseite des Ferritmagneten.
Einsatz und Gehäuse
Für Bassreflex lautet der Richtwert 20 l mit Abstimmung auf 76 Hz und einer unteren Grenzfrequenz um 98 Hz. Das ist die typische Konfiguration für ein Zweiwege- oder Dreiwege-Top: 12"-Tiefmitteltöner plus Kompressionstreiber, darunter ein Subwoofer. Das EBP von 200 spricht gegen tiefe Abstimmung im geschlossenen Gehäuse; als reines Mitteltonabteil reichen etwa 11 l bei 148 Hz Eckfrequenz, mit Hochpass deutlich oberhalb der unteren Grenze von 45 Hz. Für die genaue Auslegung: Gehäuseberechnung bei 42.audio.
Die Trennung zum Hochton kann dank der Bandbreite hoch liegen, was auch 1"-Treiber mit kleinen Hörnern zulässt; für maximale Pegelreserve ist ein 2"-Treiber am größeren Horn die Wahl. 98 dB liegen unter den Werten reiner Mitteltöner, dafür braucht der 12MB650 in Zweiwegeboxen keine Pegelanpassung nach unten.
Worauf du achten solltest
- Xmax 5,5 mm, Fs 48 Hz: Grundton im Bassreflexgehäuse ab rund 20 l.
- 98 dB an 8 Ω: üblicher Wert für 12"-Tiefmitteltöner, unkritisch in Passivweichen.
- 400 W AES auf 2,5"-Spule: für Tops mit Subwoofer ausreichend, Hochpass setzen.
- 6,8 kg, 143 mm Einbautiefe: Ferrit, Gehäuse entsprechend planen.
- 45–5.000 Hz: hohe Trennung zum Hochtöner möglich.
Häufige Fragen
12MB650 oder 12MB700 – welcher passt?
Der 12MB700 hat Fs 46 Hz, Qts 0,25 und Vas 100 l, braucht also ein größeres Gehäuse; er wird mit 3"-Spule geführt, der 12MB650 mit 2,5" und mehr Hub. Für kompakte Tops mit Subwoofer ist der 12MB650 die handlichere Wahl.
Reicht der 12MB650 für eine Zweiwegebox ohne Subwoofer?
Bis etwa 98 Hz untere Grenzfrequenz im 20-l-Reflexgehäuse – für Sprache und Monitoring ja, für Musik mit Tiefbass nicht. Darunter gehört ein Subwoofer, und der Hochpass des Tops sollte oberhalb der Abstimmfrequenz liegen.
Welcher Verstärker?
400 W an 8 Ω pro Chassis sind das Maximum, mit 98 dB Wirkungsgrad reicht in kleinen Räumen ein Bruchteil davon. Wichtiger ist ein Hochpass, damit der Hub von 5,5 mm nicht unterhalb der Abstimmung verschwendet wird.
18Sound 12MB650: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12MB650 ist ein 12-Zoll-Mitteltöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12MB650 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 48 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,24 |
| Mechanische Güte Qms | 3,2 |
| Äquivalentvolumen Vas | 90,0 l |
| Bewegte Masse Mms | 48,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Antriebsfaktor BL | 19 Tm |
| Gleichstromwiderstand Re | 6 Ω |
| Schwingspuleninduktivität Le | 0,83 mH |
Gehäusevorschlag
Der EBP von 200 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 48 / 0,24
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 10,7 l
- Einbauresonanz Fc
- 148 Hz
- Grenzfrequenz F3
- 148 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 14,1 l
- Abstimmfrequenz Fb
- 85 Hz
- Grenzfrequenz F3
- 109 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 12MB700fs 46 Hz · Qts 0,25 · Vas 100 l · im Shop
- 18 Sound 12MB710fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB720fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB810fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB777fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
- 18 Sound 12MB700fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 143 |
| Gewicht (kg) | 6.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6 |
| Le (mH) | 0.83 |
| Fs (Hz) | 48 |
| Qms | 3.2 |
| Qes | 0.24 |
| Qts | 0.23 |
| Vas (l) | 90 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 19 |
| Mms (kg) | 0.048 |
| Sd (m²) | 0.0531 |
