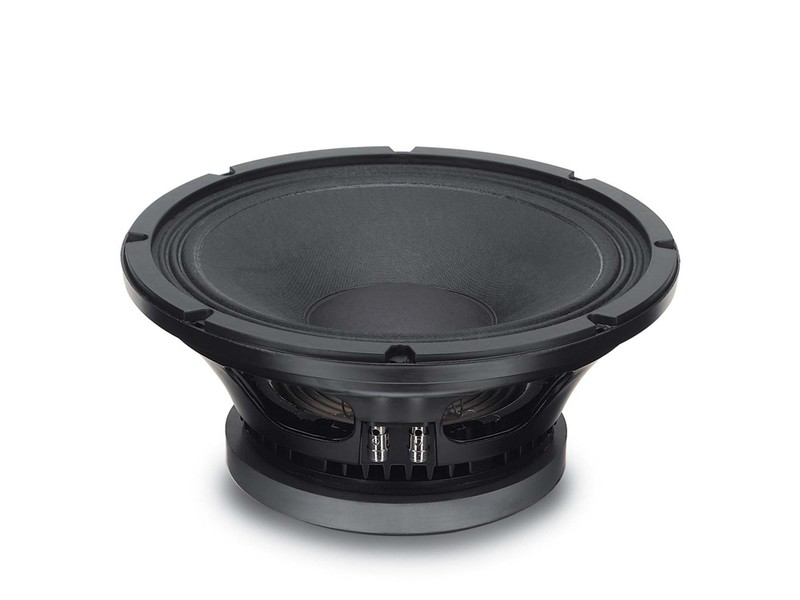

18SOUND 12MB700

18SOUND 12MB700

https://42.audio/web/image/product.template/11764/image_1920?unique=355d00b

18SOUND (Eighteen Sound) 12MB700 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
3"-Schwingspule · 8/16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0006

245,00 € 245.0 EUR 245,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 12MB700

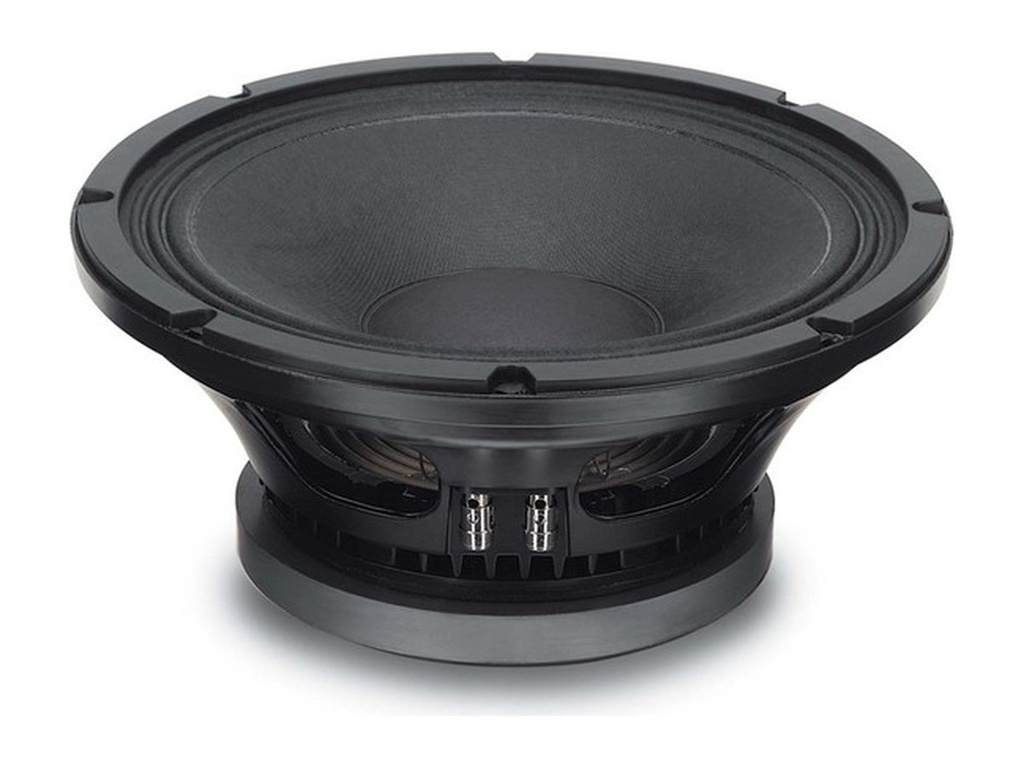

18SOUND 12MB700 — 12" · Mitteltöner

450 W AES · 100.5 dB Empfindlichkeit · Frequenzbereich 60 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 100.5 dB
  • Impedanz: 16 Ω
  • Magnet: Ferrite
  • Gewicht: 8.3 kg
  • Einbautiefe: 147 mm

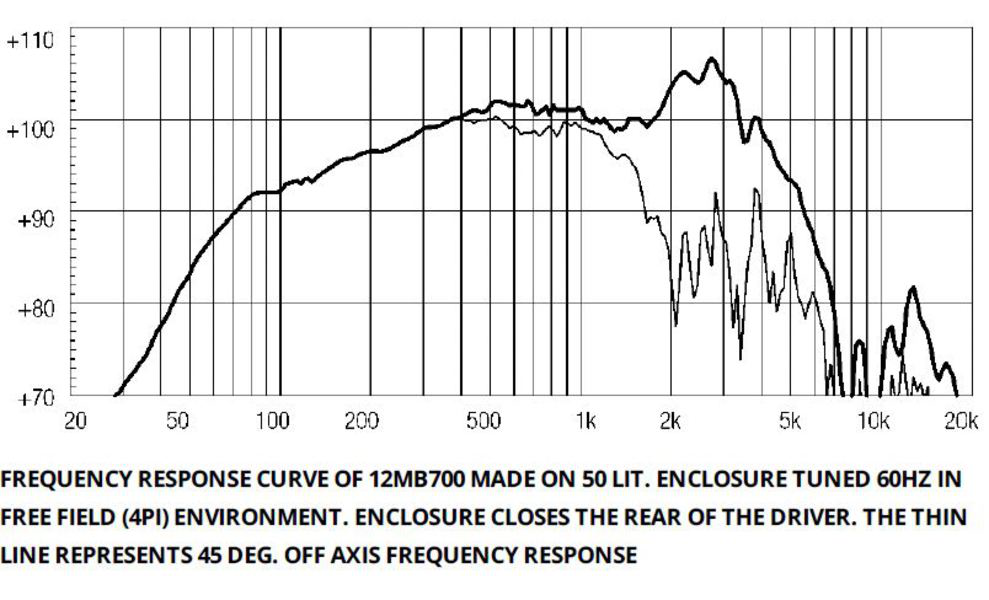

  • Frequenzbereich: 60 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0006

Thiele-Small-Parameter

Nennimpedanz16 Ω
Resonanzfrequenz fs46 Hz
Gesamtgüte Qts0,25
Elektrische Güte Qes0,26
Mechanische Güte Qms7,27
Äquivalentvolumen Vas100,0 l
Bewegte Masse Mms46,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax4,5 mm
Antriebsfaktor BL22,1 Tm
Gleichstromwiderstand Re9,5 Ω
Schwingspuleninduktivität Le1,84 mH

Gehäusevorschlag

Der EBP von 177 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 46 / 0,26

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
14,3 l
Einbauresonanz Fc
130 Hz
Grenzfrequenz F3
130 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
20,6 l
Abstimmfrequenz Fb
75 Hz
Grenzfrequenz F3
92 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie MB
Magnet Ferrite
Impedanz (Ω) 16
Belastbarkeit (W) 450
Empfindlichkeit (dB) 100.5
Frequenz von (Hz) 60
Frequenz bis (Hz) 5000

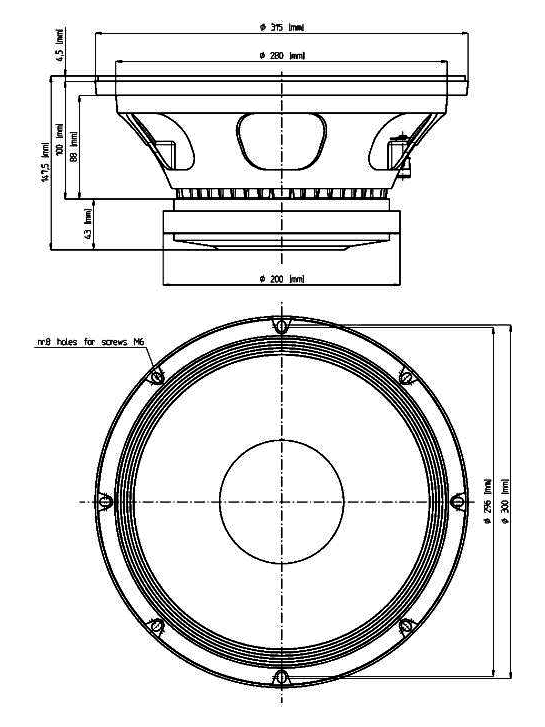

Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 147
Gewicht (kg) 8.3
Thiele-Small-Parameter
Re (Ω) 9.5
Le (mH) 1.84
Fs (Hz) 46
Qms 7.27
Qes 0.26
Qts 0.25
Vas (l) 100
Xmax (mm) 4.5
BL (Tm) 22.1
Mms (kg) 0.046
Sd (m²) 0.0531
