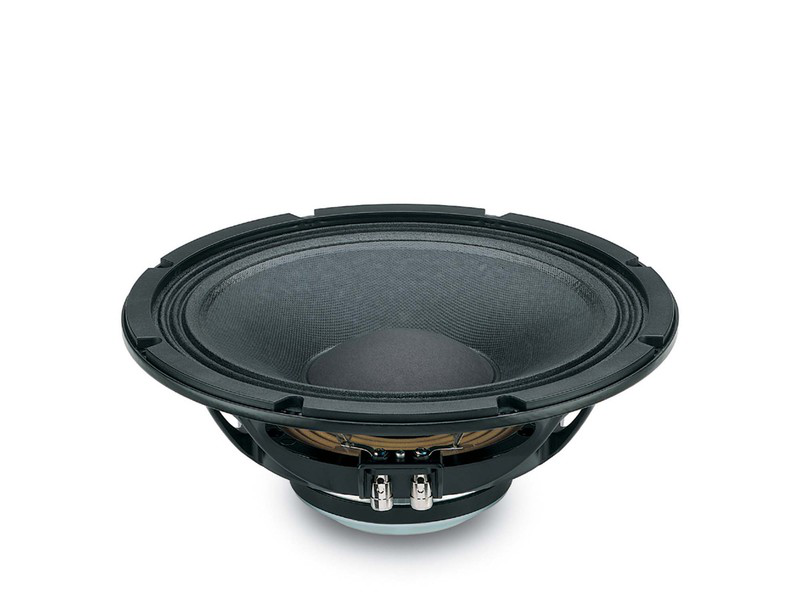

18SOUND (Eighteen Sound) 12ND610 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0014
Dokumente
18SOUND 12ND610 — 12" · Mitteltöner
450 W AES · 102 dB Empfindlichkeit · Frequenzbereich 80 Hz – 5500 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 450 W AES
- Empfindlichkeit: 102 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.9 kg
- Einbautiefe: 124 mm
- Frequenzbereich: 80 – 5500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0014
18Sound 12ND610: 12"-Neodym-Mitteltöner mit Qts 0,14 für Hornladung und Dreiwege-Tops
Qts 0,14 ist ein Wert, den man bei Direktstrahlern kaum sieht. Der 18Sound 12ND610 hat ihn, weil BL 24 Tm auf nur 49 g bewegte Masse trifft und Qes 0,15 den Antrieb elektrisch fast vollständig bedämpft. Solche Chassis sind für Hornladung gebaut oder für Mitteltonabteile, in denen der Tiefgang keine Rolle spielt – die 12"-Membran mit 531 cm² liefert dann 102 dB Empfindlichkeit an 8 Ω bei 450 W AES auf einer 3"-Schwingspule.
Neodym hält das Gewicht bei 3,9 kg, die Einbautiefe bei 124 mm. Der Nutzbereich reicht von 80 bis 5.500 Hz, Xmax liegt bei 3,5 mm. Fs 46 Hz mit Vas 94,4 l darf nicht als Bassfähigkeit gelesen werden: Das EBP von 307 sagt klar, dass die Membran ohne Hornladung oder sehr kleines Reflexvolumen im Bass nicht kontrolliert bleibt und kaum Pegel erzeugt.
Einsatz und Gehäuse
Richtwerte aus den TS-Parametern: Bassreflex etwa 5,0 l, Abstimmung 113 Hz, untere Grenzfrequenz um 188 Hz; geschlossen etwa 3,9 l mit 232 Hz Eckfrequenz. Beides sind Mitteltonabteil-Dimensionen – der 12ND610 spielt in einem Dreiwege-Top als Mitteltöner mit Hochpass deutlich oberhalb von 80 Hz, oder in einem Mitteltonhorn, für das sein Qts und die hohe Kraftkonstante ideal sind. Die Gehäuseberechnung bei 42.audio ist für die exakte Auslegung gedacht.
Zum Hochton übergibt er bis 5.500 Hz, üblicherweise an einen 2"-Kompressionstreiber am großen Horn oder, bei hoher Trennung, an einen 1"-Treiber. Die Induktivität von 1,17 mH ist für einen Neodym-Antrieb mit 3"-Spule moderat; bei Passivweichen den Impedanzanstieg einrechnen. Vergleichbar abgestimmt ist der B&C 12PE32 mit Qts 0,18 und Vas 101 l, der 12ND610 ist aber noch stärker bedämpft.
Worauf du achten solltest
- Qts 0,14, EBP 307: Hornladung oder kleines Mitteltonabteil, kein Bassreflex mit Tiefgang.
- 102 dB an 8 Ω: Pegelanpassung zum Tieftöner in der Weiche einplanen.
- Xmax 3,5 mm: Hochpass deutlich über 80 Hz setzen.
- 3,9 kg, 124 mm tief: Neodym, leicht für ein 12"-Chassis mit 3"-Spule.
- 450 W AES: thermische Reserve für Dauerbetrieb im Mittelton.
Häufige Fragen
Kann ich den 12ND610 im Bassreflexgehäuse als Tiefmitteltöner nutzen?
Nicht sinnvoll. Der Richtwert liegt bei 5 l mit einer unteren Grenze um 188 Hz – die Membran bleibt bei Qts 0,14 im großen Gehäuse ohne Kontrolle. Für Grundton nimm ein Chassis mit höherem Qts aus der ND-Serie.
Für welches Horn ist er gedacht?
Für ein Mitteltonhorn, das die 12"-Membran im Bereich oberhalb von 80 Hz lädt. Der niedrige Qts und BL 24 Tm sorgen dafür, dass die Membran der Hornlast folgt, statt selbst zu resonieren. Konkrete Hornabmessungen hängen von der gewünschten unteren Grenzfrequenz ab.
Wie hoch trennen?
Nach unten deutlich oberhalb von 80 Hz, im geschlossenen Abteil um die Eckfrequenz von 232 Hz. Nach oben bis maximal 5.500 Hz, je nach Kompressionstreiber und Horn eher tiefer.
Bei 42.audio bekommst du den 18SOUND 12ND610 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 46 Hz |
| Gesamtgüte Qts | 0,14 |
| Elektrische Güte Qes | 0,15 |
| Mechanische Güte Qms | 4,3 |
| Äquivalentvolumen Vas | 94,4 l |
| Bewegte Masse Mms | 49,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 3,5 mm |
| Antriebsfaktor BL | 24 Tm |
| Gleichstromwiderstand Re | 5,9 Ω |
| Schwingspuleninduktivität Le | 1,17 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12NW76fs 43 Hz · Qts 0,15 · Vas 64,5 l · in der Datenbank
- B&C Speakers 12NW76fs 40 Hz · Qts 0,16 · Vas 76 l · in der Datenbank
- B&C Speakers 12PE32fs 51 Hz · Qts 0,18 · Vas 101 l · in der Datenbank
- B&C Speakers 12FW76fs 54 Hz · Qts 0,18 · Vas 48,5 l · in der Datenbank
- B&C Speakers 12FW76fs 54 Hz · Qts 0,18 · Vas 45 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 450 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 5500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 124 |
| Gewicht (kg) | 3.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.9 |
| Le (mH) | 1.17 |
| Fs (Hz) | 46 |
| Qms | 4.3 |
| Qes | 0.15 |
| Qts | 0.14 |
| Vas (l) | 94.4 |
| Xmax (mm) | 3.5 |
| BL (Tm) | 24 |
| Mms (kg) | 0.049 |
| Sd (m²) | 0.0531 |
