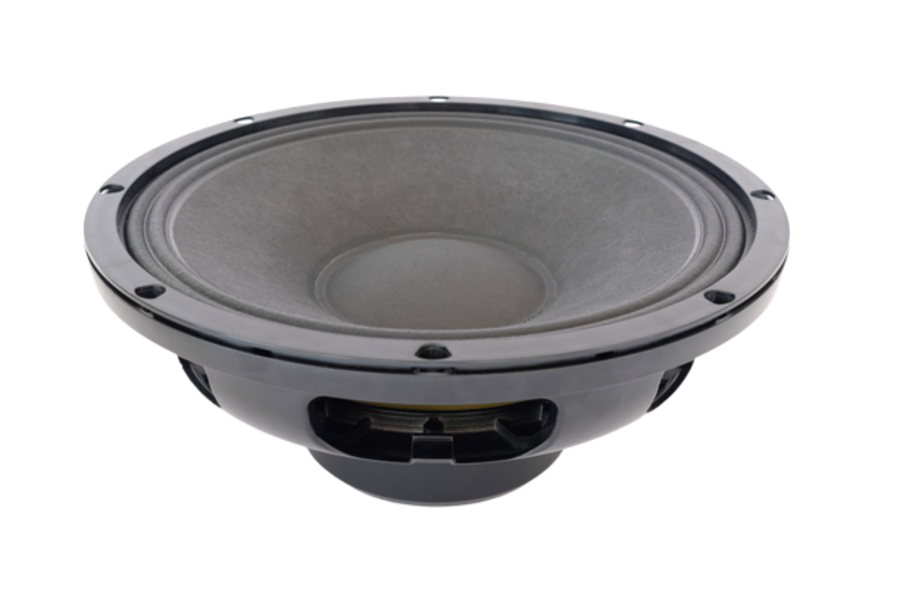

18SOUND 12NMB1000
18SOUND (Eighteen Sound) 12NMB1000 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0011
Dokumente
18SOUND 12NMB1000 — 12" · Mitteltöner
600 W AES · 102 dB Empfindlichkeit · Frequenzbereich 60 Hz – 3000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 4 "
- Belastbarkeit: 600 W AES
- Empfindlichkeit: 102 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 5.6 kg
- Einbautiefe: 116 mm
- Frequenzbereich: 60 – 3000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0011
18Sound 12NMB1000: 12"-Mitteltöner mit 4"-Schwingspule, 600 W AES und 102 dB
Ein Qts von 0,19 sagt beim 12NMB1000 alles über die Absicht: Dieses 12"-Chassis aus der NMB-Serie von 18Sound (Eighteen Sound) ist ein Mitteltöner mit Antriebsüberschuss, kein Kompromiss für den Bass. BL 24,4 Tm an einer bewegten Masse von 61 g, dazu 102 dB Empfindlichkeit und 600 W AES – das ist die Auslegung für Mittelton in großen 3-Wege-Systemen und für hornbelastete Mittelton-Sektionen, in denen ein Chassis mit hoher Kontrolle gefragt ist.
Die 4"-Schwingspule trägt die Belastbarkeit, der Neodymantrieb hält das Gewicht bei 5,6 kg und die Einbautiefe bei 116 mm. Der Übertragungsbereich von 60 Hz bis 3.000 Hz zeigt, dass der Konus für den Mittelton und nicht für die Präsenz gedacht ist; die Le von 0,69 mH ist für eine 4"-Spule niedrig und hilft dabei, dass der Pegel oben nicht vorzeitig abfällt. Xmax mit 3,5 mm ist bewusst knapp – Hub ist hier nicht die Währung, sondern Kraft.
Einsatz und Gehäuse
Der 12NMB1000 gehört in ein geschlossenes Mitteltonabteil. Der Richtwert dafür liegt bei etwa 4,5 l mit einer Einbauresonanz um 201 Hz – ein kleines Volumen, das sich in einer 3-Wege-Box gut unterbringen lässt. Der Bassreflex-Richtwert mit 7,4 l und Abstimmung auf 101 Hz zeigt bei einer f3 um 144 Hz, dass Tiefgang hier kein Thema ist; der EBP von 284 weist eindeutig in Richtung Mittelton oder Horn. Als Treiber vor einem Mitteltonhorn spielt der starke Antrieb seine Vorteile aus, weil das Horn die akustische Last stellt, die der niedrige Qts verlangt.
Nach unten sollte die Trennung deutlich über 60 Hz liegen, im Bereich, den der Tieftöner ohnehin besser abdeckt. Nach oben endet der nutzbare Bereich bei 3.000 Hz, die Übergabe an einen Kompressionstreiber setzt du sinnvoll darunter an. 102 dB Empfindlichkeit heißt auch: Der Mitteltöner ist pegelmäßig meist lauter als der Tieftöner und wird in der Weiche oder im DSP abgesenkt. Die Gehäuseberechnung auf 42.audio hilft bei der genauen Auslegung.
Worauf du achten solltest
- 8 Ω nominal, Re 5,5 Ω: eine Endstufe pro Kanal bis zur Nennbelastbarkeit von 600 W AES.
- Einbautiefe 116 mm bei 5,6 kg: flach genug für Mitteltonabteile hinter Frontplatten oder Hörnern.
- Qts 0,19 und BL 24,4 Tm: braucht Horn oder kleines geschlossenes Volumen, keine Reflexbox.
- Xmax 3,5 mm: Hochpass zwingend, damit tiefe Anteile den Konus nicht mechanisch limitieren.
- Le 0,69 mH: für eine 4"-Schwingspule niedrige Induktivität, Weiche kann einfacher bleiben.
Häufige Fragen
Ist der 12NMB1000 als Tiefmitteltöner in einer 2-Wege-Box geeignet?
Nein, dafür ist der Antrieb zu stark und der Hub zu klein. Mit Qts 0,19 und einer f3 um 144 Hz im Reflex-Richtwert fehlt der Grundton. Das Chassis spielt in 3-Wege-Systemen als Mitteltöner oder vor einem Mitteltonhorn.
Was ist der Unterschied zum 18Sound 12MB1000?
Der 12MB1000 ist die Ferrit-Ausführung mit fast identischen Parametern: Fs 54 Hz, Qts 0,18, Vas 60 l. Der 12NMB1000 setzt dagegen auf Neodym und wiegt 5,6 kg. Beide findest du im Shop von 42.audio mit Datenblatt und in der Chassis-Datenbank zum Vergleich.
Welche Trennfrequenzen sind sinnvoll?
Der Bereich von 60 Hz bis 3.000 Hz ist die Grenze, nicht die Empfehlung. Praktisch liegt der Hochpass deutlich über der Einbauresonanz des Mitteltonabteils, die Übergabe an das Hochtonhorn spürbar unter 3.000 Hz, wo der Konus noch kolbenförmig arbeitet.
18Sound 12NMB1000: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NMB1000 ist ein 12-Zoll-Mitteltöner mit Neodymmagnet aus der Serie NMB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 12NMB1000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 54 Hz |
| Gesamtgüte Qts | 0,19 |
| Elektrische Güte Qes | 0,19 |
| Mechanische Güte Qms | 8,4 |
| Äquivalentvolumen Vas | 58,0 l |
| Bewegte Masse Mms | 61,0 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 3,5 mm |
| Antriebsfaktor BL | 24,4 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 0,69 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 12MB777fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
- 18 Sound 12MB700fs 49 Hz · Qts 0,19 · Vas 101 l · in der Datenbank
- 18 Sound 12MB1000fs 54 Hz · Qts 0,18 · Vas 60 l · im Shop
- 18 Sound 12MB710fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB720fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
- 18 Sound 12MB810fs 46 Hz · Qts 0,2 · Vas 81 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMB |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 600 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 3000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 116 |
| Gewicht (kg) | 5.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 0.69 |
| Fs (Hz) | 54 |
| Qms | 8.4 |
| Qes | 0.19 |
| Qts | 0.19 |
| Vas (l) | 58 |
| Xmax (mm) | 3.5 |
| BL (Tm) | 24.4 |
| Mms (kg) | 0.061 |
| Sd (m²) | 0.0531 |
