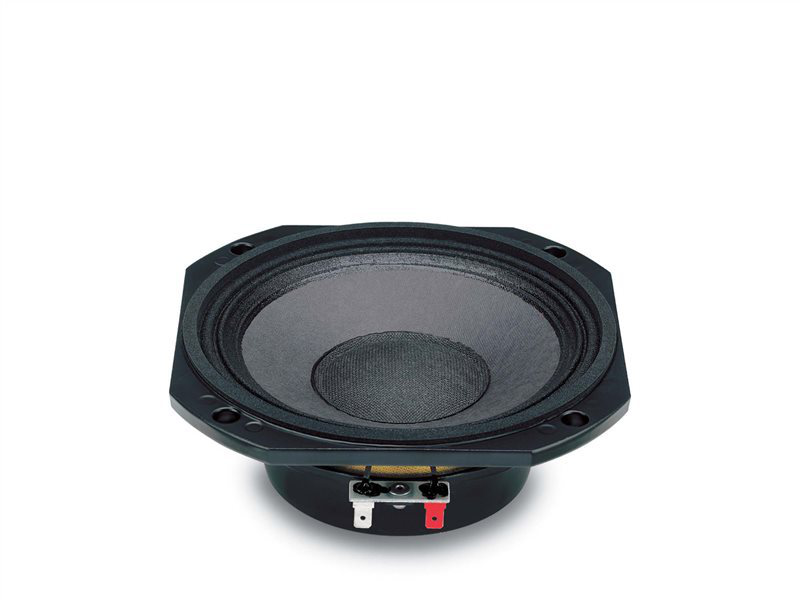

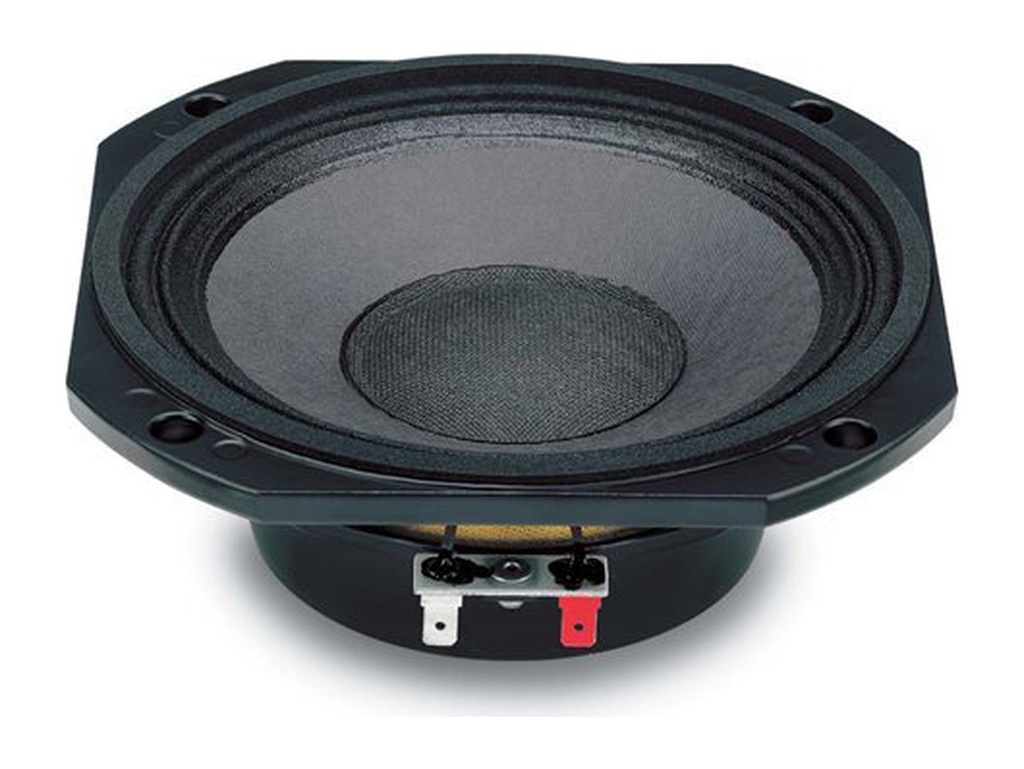

18SOUND 6ND410/NM410
18SOUND (Eighteen Sound) 6ND410/NM410 — 6" / 6 Zoll · Mitteltöner ohne Bass (Mid) · Midrange · Neodym
1,77"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0030
Dokumente
18SOUND 6ND410/NM410 — 6" · Mitteltöner

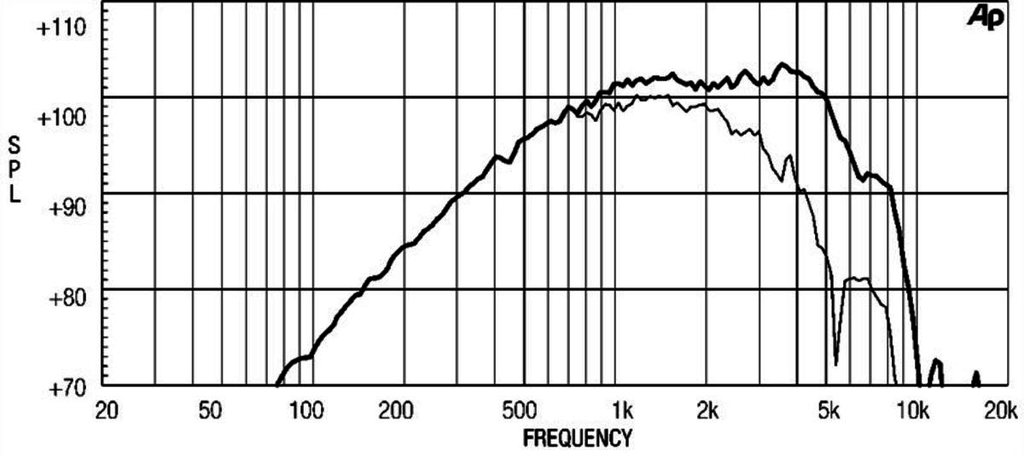

180 W AES · 102 dB Empfindlichkeit · Frequenzbereich 200 Hz – 8000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.75 "
- Belastbarkeit: 180 W AES
- Empfindlichkeit: 102 dB

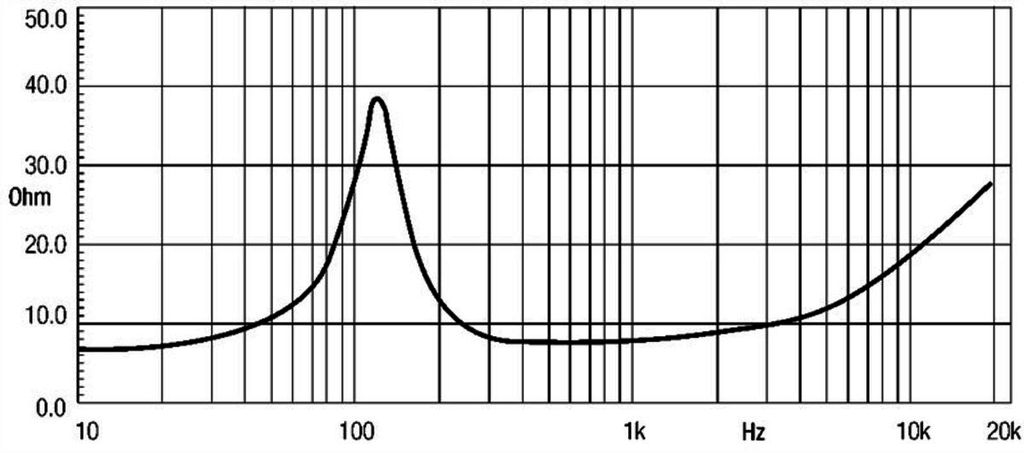

- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.25 kg

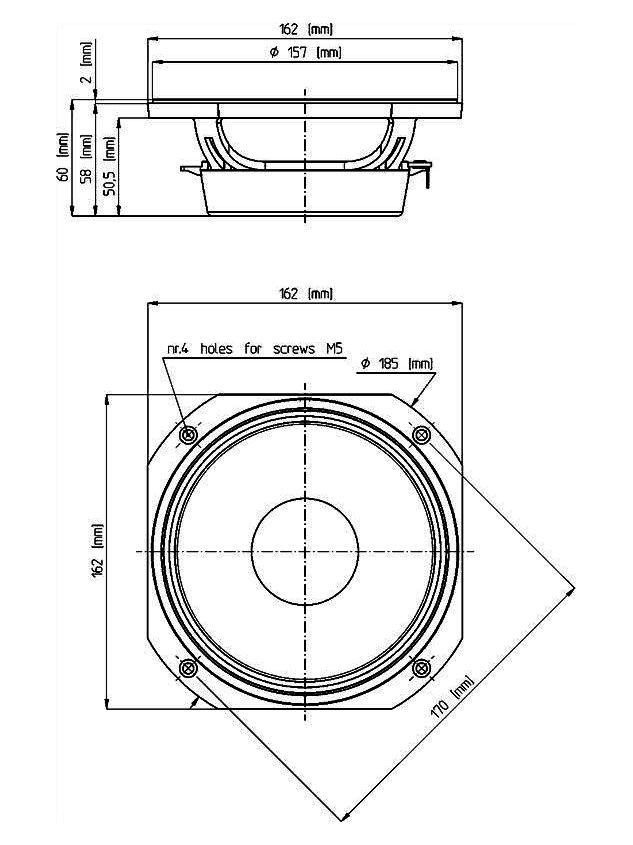

- Einbautiefe: 60 mm
- Frequenzbereich: 200 – 8000 Hz
Thiele-Small-Parameter
- Fs: 120 Hz
- Qts: 0.24
- Qms: 2.2
- Qes: 0.27
- Vas: 6.2 l
- Xmax: 2 mm
- BL: 11.6 Tm
- Re: 5.9 Ω
- Le: 0.67 mH
- Mms: 0.0082 kg
- Sd: 0.0143 m²
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0030
18Sound 6ND410/NM410: 6"-Neodym-Mitteltöner mit 102 dB und nur 60 mm Einbautiefe
Mit 102 dB Empfindlichkeit aus einem 6"-Konus rückt der 6ND410/NM410 aus der ND-Serie von 18Sound (Eighteen Sound) in eine Region, die sonst Hörnern vorbehalten ist. Der Grund ist eine bewegte Masse von nur 8,2 g an einem Neodymantrieb mit BL 11,6 Tm – ein extrem leichter Konus, der 200 Hz bis 8.000 Hz überträgt und 180 W AES an der 1,75"-Schwingspule verträgt. Das Chassis wiegt 1,25 kg und baut mit 60 mm Einbautiefe ausgesprochen flach.
Der Qts von 0,24 bei Fs 120 Hz und Vas 6,2 l zeigt einen straff bedämpften Antrieb; Xmax liegt bei 2 mm, was für einen reinen Mitteltöner ausreicht und die Grenze klar zieht. Der EBP von 444 ist der höchste Wert, den man in dieser Kategorie erwarten kann, und weist das Chassis eindeutig als Mitteltöner für Hornbeladung oder für Systeme mit vielen Chassis im Verbund aus.
Einsatz und Gehäuse
Der 6ND410/NM410 gehört in ein geschlossenes Mitteltonabteil. Der Richtwert nennt etwa 0,8 l mit einer Einbauresonanz von 354 Hz – in der Praxis wählst du das Abteil größer, damit die Resonanz sinkt und Abstand zur unteren Trennfrequenz entsteht, die ohnehin deutlich über 200 Hz liegen sollte. Ein Reflexabteil (Richtwert 1,5 l, Abstimmung 182 Hz, f3 um 230 Hz) bringt bei diesem Chassis keinen Nutzen. Wo der Konus glänzt, ist die Kombination aus geringer Einbautiefe, geringer Masse und hoher Empfindlichkeit: Line-Array-Elemente, Mitteltonhörner, kompakte Säulen und flache Gehäuse, in denen mehrere Chassis nebeneinander arbeiten. Die Gehäuseberechnung auf 42.audio hilft beim Auslegen des Abteils.
Die obere Grenze von 8.000 Hz erlaubt eine späte Trennung zum Hochtöner, sinnvoll aber deutlich darunter, um die Bündelung des 6"-Konus im Übergangsbereich klein zu halten. Das Chassis ist in 8 Ω und 16 Ω erhältlich – die 16-Ω-Variante ist für Parallelschaltungen im Array gedacht.
Worauf du achten solltest
- 8 Ω (Re 5,9 Ω) oder 16 Ω: Impedanz nach Anzahl der parallel geschalteten Chassis wählen.
- Einbautiefe 60 mm und 1,25 kg – flach und leicht genug für Arrays und Säulen.
- Xmax 2 mm: Hochpass deutlich über 200 Hz zwingend, kein Grundton.
- 102 dB Empfindlichkeit: der Mitteltöner ist lauter als die meisten Tieftöner, im DSP oder in der Weiche absenken.
Häufige Fragen
Für welche Konstruktionen ist der 6ND410/NM410 gedacht?
Für Mitteltonsektionen mit Hornbeladung, Line-Array-Elemente und flache Säulen. 102 dB Empfindlichkeit, 8,2 g bewegte Masse und 60 mm Einbautiefe sind die Argumente. Als Einzelchassis in einer kleinen 2-Wege-Box wäre er fehl am Platz, weil Xmax und Tiefgang fehlen.
Was bedeutet die Angabe 8/16 Ω?
Das Chassis gibt es in zwei Impedanzen. Die 8-Ω-Ausführung mit Re 5,9 Ω ist die Standardwahl für Einzelbetrieb, die 16-Ω-Variante eignet sich, wenn mehrere Chassis parallel an einem Verstärkerkanal laufen sollen, ohne die Impedanz zu weit abzusenken.
Wie viel Verstärkerleistung ist sinnvoll?
Bei 102 dB genügt ein kleiner Bruchteil dessen, was der Tieftonweg braucht. Die 180 W AES sind die thermische Grenze der 1,75"-Schwingspule; wichtiger als Leistung ist ein sauberer Hochpass, der den Konus vor tiefen Signalen schützt.
Bei 42.audio bekommst du den 18SOUND 6ND410/NM410 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 180 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 200 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 60 |
| Gewicht (kg) | 1.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.9 |
| Le (mH) | 0.67 |
| Fs (Hz) | 120 |
| Qms | 2.2 |
| Qes | 0.27 |
| Qts | 0.24 |
| Vas (l) | 6.2 |
| Xmax (mm) | 2 |
| BL (Tm) | 11.6 |
| Mms (kg) | 0.0082 |
| Sd (m²) | 0.0143 |
