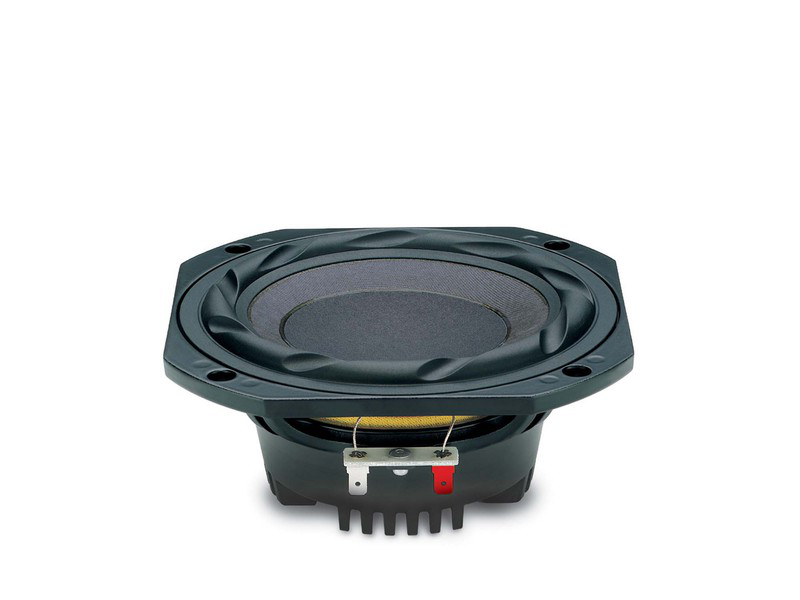

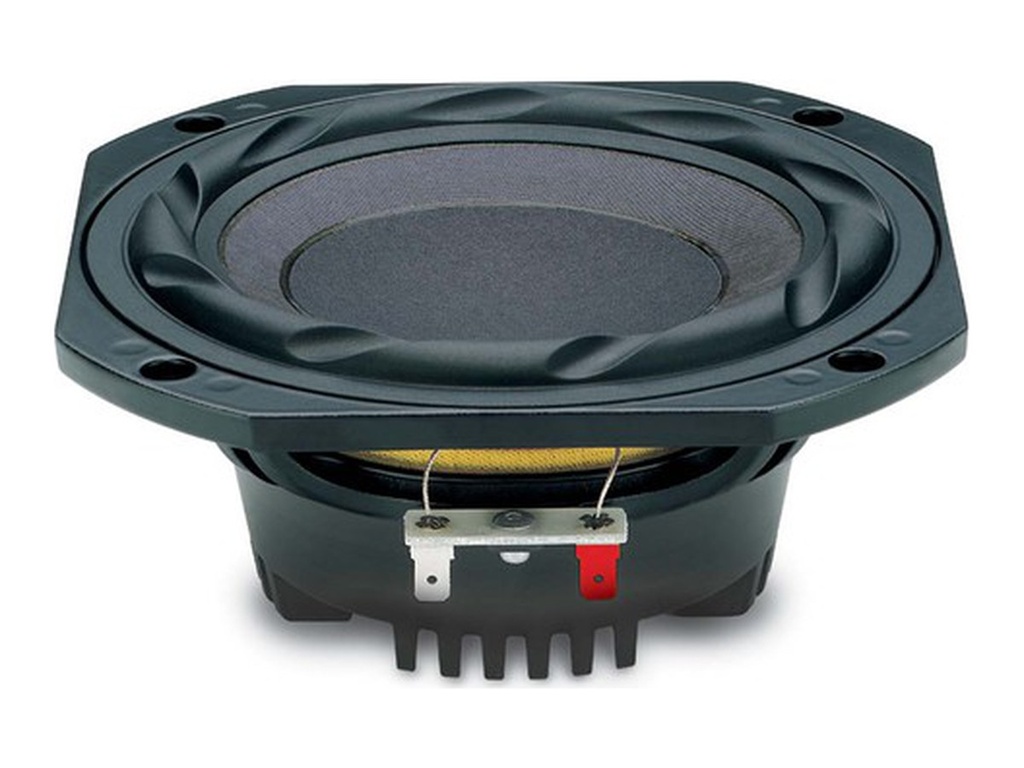

18SOUND 6ND430
18SOUND (Eighteen Sound) 6ND430 — 6" / 6 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
1,77"-Schwingspule · 4/8/16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0029
Dokumente
18SOUND 6ND430 — 6" · Mitteltöner
200 W AES · 92.5 dB Empfindlichkeit · Frequenzbereich 63 Hz – 5500 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.75 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 92.5 dB
- Impedanz: 4 Ω
- Magnet: Neo
- Gewicht: 1.25 kg
- Einbautiefe: 73 mm
- Frequenzbereich: 63 – 5500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0029
Thiele-Small-Parameter
| Nennimpedanz | 4 Ω |
|---|---|
| Resonanzfrequenz fs | 64 Hz |
| Gesamtgüte Qts | 0,24 |
| Elektrische Güte Qes | 0,25 |
| Mechanische Güte Qms | 6,5 |
| Äquivalentvolumen Vas | 12,2 l |
| Bewegte Masse Mms | 13,9 g |
| Membranfläche Sd | 133 cm² |
| Lineare Auslenkung Xmax | 5 mm |
| Antriebsfaktor BL | 7,8 Tm |
| Gleichstromwiderstand Re | 2,9 Ω |
| Schwingspuleninduktivität Le | 0,17 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 4 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 92.5 |
| Frequenz von (Hz) | 63 |
| Frequenz bis (Hz) | 5500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 73 |
| Gewicht (kg) | 1.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 2.9 |
| Le (mH) | 0.17 |
| Fs (Hz) | 64 |
| Qms | 6.5 |
| Qes | 0.25 |
| Qts | 0.24 |
| Vas (l) | 12.2 |
| Xmax (mm) | 5 |
| BL (Tm) | 7.8 |
| Mms (kg) | 0.0139 |
| Sd (m²) | 0.0133 |
