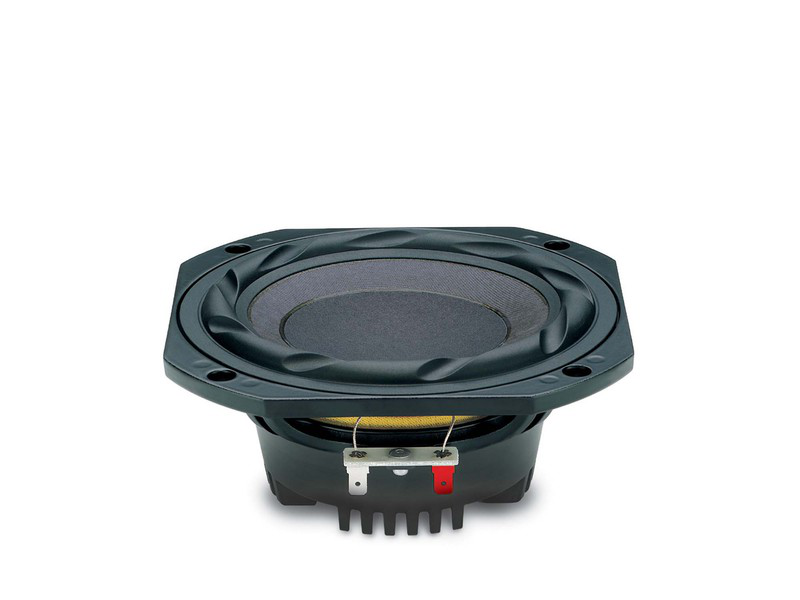

18SOUND 6ND430
18SOUND (Eighteen Sound) 6ND430 — 6" / 6 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
1,77"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-MT-18S-0029
Dokumente
18SOUND 6ND430 — 6" · Mitteltöner
200 W AES · 92.5 dB Empfindlichkeit · Frequenzbereich 63 Hz – 5500 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.75 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 92.5 dB
- Impedanz: 4 Ω
- Magnet: Neodym
- Gewicht: 1.25 kg
- Einbautiefe: 73 mm
- Frequenzbereich: 63 – 5500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0029
18Sound 6ND430: 6"-Neodym-Tiefmitteltöner mit 5 mm Xmax für kompakte 2-Wege-Boxen
Der 6ND430 aus der ND-Serie von 18Sound (Eighteen Sound) ist der Grundton-Spezialist unter den 6"-Chassis dieser Reihe: 63 Hz bis 5.500 Hz Übertragungsbereich, 5 mm Xmax und eine Resonanzfrequenz von 64 Hz. Das ist kein Mitteltöner, der nur die Stimmlage abbildet, sondern ein Chassis, das in einer kleinen 2-Wege-Box den gesamten Bereich unterhalb des Hochtöners übernehmen kann. 200 W AES an einer 1,75"-Schwingspule und ein Neodymantrieb bei 1,25 kg Gewicht runden das Bild ab.
Die hier gelistete Ausführung hat 4 Ω Nennimpedanz bei Re 2,9 Ω und 92,5 dB Empfindlichkeit; das Chassis existiert auch in 8 Ω und 16 Ω. Die Kleinsignalparameter – Qts 0,24, Vas 12,2 l, BL 7,8 Tm an 13,9 g bewegter Masse – beschreiben einen straff bedämpften, leichten Konus, dessen Le von 0,17 mH bis weit in den Mittelton unauffällig bleibt. Die Einbautiefe von 73 mm passt in flache Gehäuse.
Einsatz und Gehäuse
Als Mitteltöner in einer 3-Wege-Box läuft der 6ND430 in einem geschlossenen Mitteltonabteil, für das der Richtwert etwa 1,6 l mit einer Einbauresonanz von 189 Hz nennt. Der reizvollere Einsatz ist die kompakte 2-Wege-Box: Der Bassreflex-Richtwert liegt bei 3 l, abgestimmt auf 97 Hz, mit einer f3 um 123 Hz – das ergibt kleine Säulen, Delay-Lines, Nahfeldmonitore oder Elemente für Line-Arrays mit echtem Grundton. Der EBP von 256 zeigt trotzdem, dass geschlossene Gehäuse hier keinen Tiefgang liefern; Reflex oder Horn sind die passende Beladung. Die Gehäuseberechnung auf 42.audio erlaubt es, mit größeren Volumen die Abstimmung tiefer zu legen.
Die obere Grenze von 5.500 Hz lässt eine entspannte Trennung zu einer Kalotte oder einem kleinen Kompressionstreiber zu, sinnvoll deutlich darunter. Mit 5 mm Xmax verträgt das Chassis auch dynamische Musik, ein Hochpass unter der Abstimmfrequenz bleibt aber Pflicht.
Worauf du achten solltest
- 4 Ω nominal, Re 2,9 Ω: nur an 4-Ω-stabilen Verstärkern betreiben, Parallelschaltung vermeiden.
- 92,5 dB bei 4 Ω – im Vergleich zu 8-Ω-Chassis andere Bezugsbasis, im DSP pegelmäßig angleichen.
- Xmax 5 mm und Fs 64 Hz: echter Grundton in kleinen Gehäusen, Hochpass unter 97 Hz setzen.
- 1,25 kg und 73 mm Einbautiefe: flach und leicht für Säulen und Arrays.
- Alternativ in 8 Ω und 16 Ω erhältlich – Impedanz nach Verstärker und Anzahl der Chassis wählen.
Häufige Fragen
Kann ich mit dem 6ND430 eine kleine 2-Wege-Box mit Bass bauen?
Ja, dafür ist er gedacht. Im Bassreflex-Richtwert von 3 l mit Abstimmung auf 97 Hz und f3 um 123 Hz entsteht eine sehr kompakte Box; mit mehr Volumen lässt sich die Abstimmung tiefer legen. 5 mm Xmax geben dabei mehr Reserve als bei den reinen Mitteltönern der Serie.
Was bedeutet die 4-Ω-Ausführung für den Verstärker?
Mit Re 2,9 Ω sinkt die Impedanz im Betrieb unter die Nennangabe, der Verstärker muss 4 Ω sicher treiben. Zwei dieser Chassis parallel sind für die meisten Endstufen zu niedrig; wer mehrere Chassis kombiniert, greift zur 8-Ω- oder 16-Ω-Variante.
Wie unterscheidet sich der 6ND430 von den reinen 6"-Mitteltönern der Serie?
Die reinen Mitteltöner beginnen ihren Übertragungsbereich erst deutlich über dem Grundton und haben weniger Hub. Der 6ND430 reicht mit Fs 64 Hz, 63 Hz unterer Grenze und 5 mm Xmax klar tiefer und eignet sich damit für 2-Wege-Konzepte, während die reinen Mitteltöner in 3-Wege-Boxen zu Hause sind.
Bei 42.audio bekommst du den 18SOUND 6ND430 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 4 Ω |
|---|---|
| Resonanzfrequenz fs | 64 Hz |
| Gesamtgüte Qts | 0,24 |
| Elektrische Güte Qes | 0,25 |
| Mechanische Güte Qms | 6,5 |
| Äquivalentvolumen Vas | 12,2 l |
| Bewegte Masse Mms | 13,9 g |
| Membranfläche Sd | 133 cm² |
| Lineare Auslenkung Xmax | 5 mm |
| Antriebsfaktor BL | 7,8 Tm |
| Gleichstromwiderstand Re | 2,9 Ω |
| Schwingspuleninduktivität Le | 0,17 mH |
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 4 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 92.5 |
| Frequenz von (Hz) | 63 |
| Frequenz bis (Hz) | 5500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 73 |
| Gewicht (kg) | 1.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 2.9 |
| Le (mH) | 0.17 |
| Fs (Hz) | 64 |
| Qms | 6.5 |
| Qes | 0.25 |
| Qts | 0.24 |
| Vas (l) | 12.2 |
| Xmax (mm) | 5 |
| BL (Tm) | 7.8 |
| Mms (kg) | 0.0139 |
| Sd (m²) | 0.0133 |
