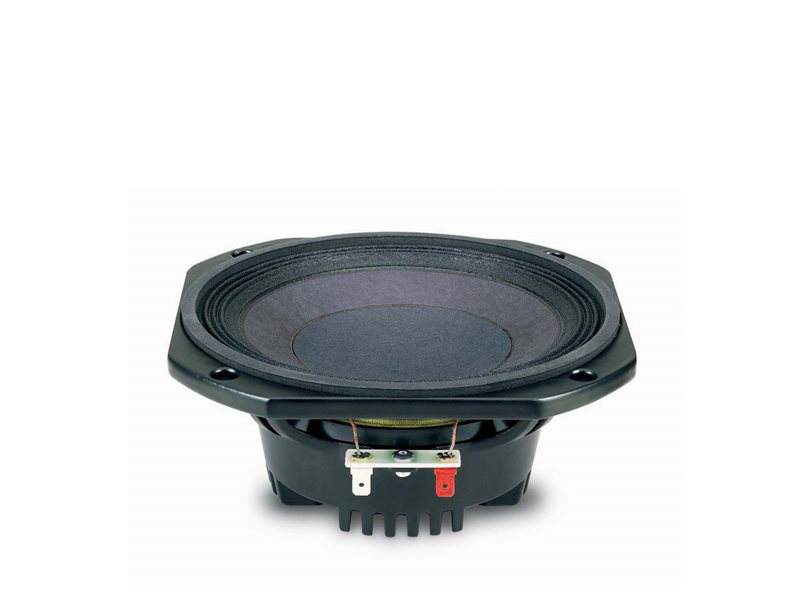

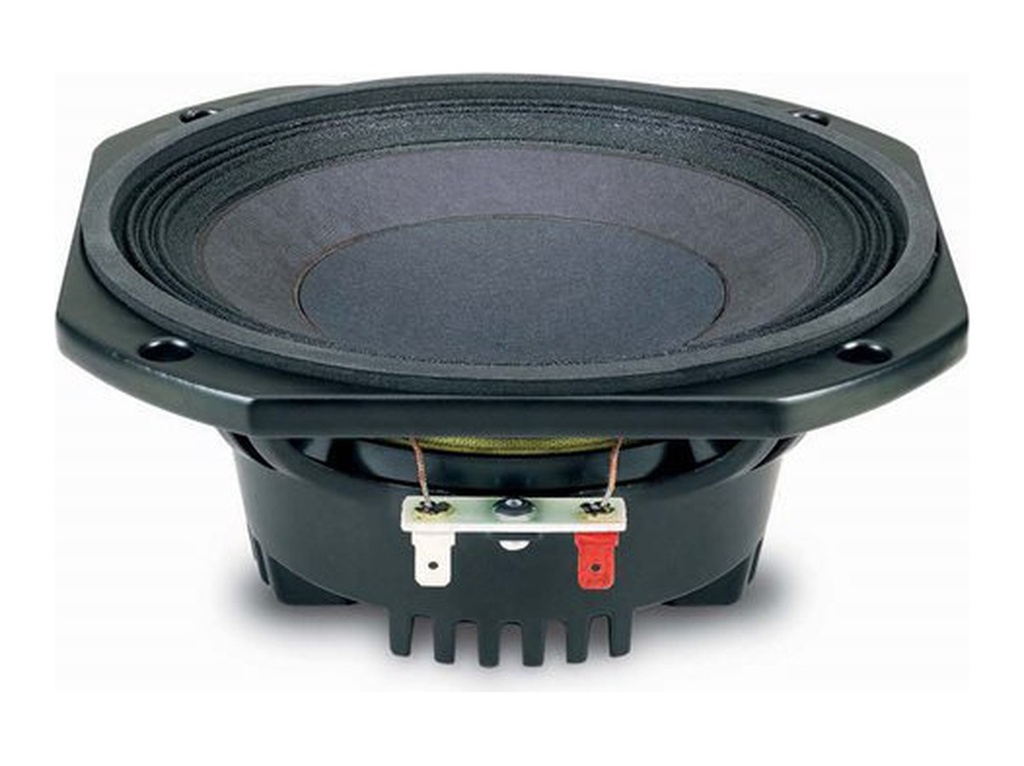

18SOUND 6NMB420
18SOUND (Eighteen Sound) 6NMB420 — 6" / 6 Zoll · Mitteltöner ohne Bass (Mid) · Midrange · Neodym
1,77"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0031
Dokumente
18SOUND 6NMB420 — 6" · Mitteltöner

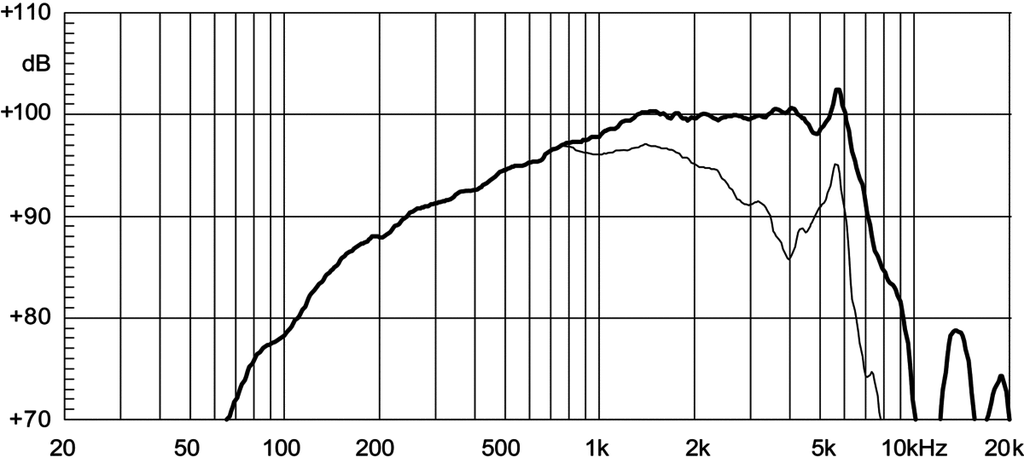

200 W AES · 100 dB Empfindlichkeit · Frequenzbereich 200 Hz – 7000 Hz
Technische Daten
- Durchmesser: 6 "
- Schwingspule: 1.75 "
- Belastbarkeit: 200 W AES
- Empfindlichkeit: 100 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.25 kg

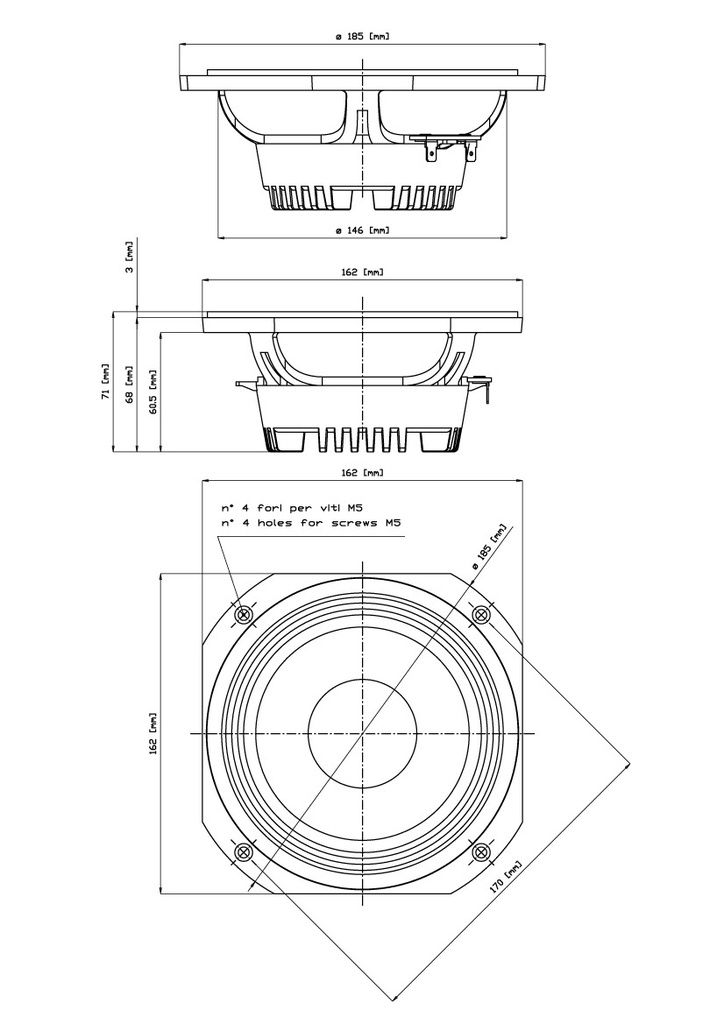

- Einbautiefe: 73 mm
- Frequenzbereich: 200 – 7000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0031
18Sound 6NMB420: 6"-Neodym-Mitteltöner mit 100 dB und 0,1 mH Induktivität

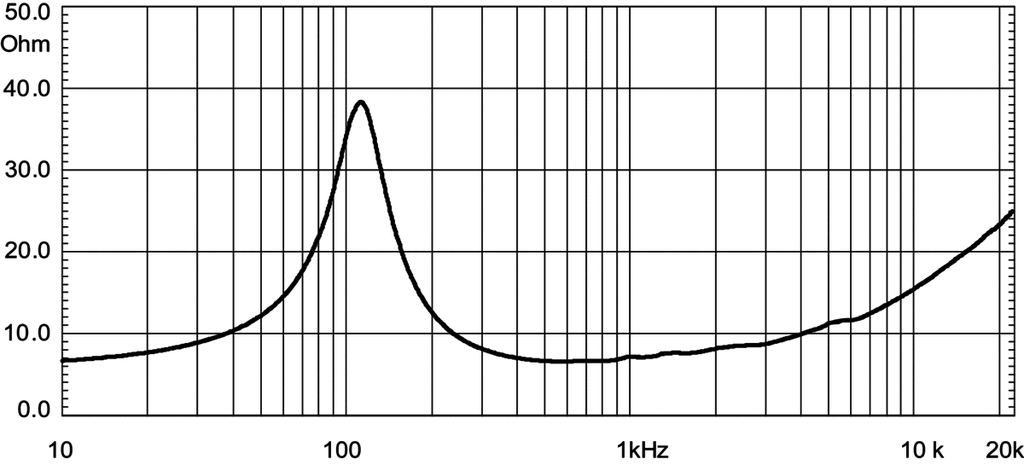

Eine Schwingspuleninduktivität von 0,1 mH ist beim 6NMB420 aus der NMB-Serie von 18Sound (Eighteen Sound) die auffälligste Zahl: Sie bedeutet, dass die Impedanz über den gesamten Übertragungsbereich von 200 Hz bis 7.000 Hz nahezu flach bleibt und der Pegel oben nicht von der Spule gebremst wird. Dazu kommen 100 dB Empfindlichkeit, 200 W AES an einer 1,75"-Schwingspule und ein Neodymantrieb, der das 6"-Chassis bei 1,25 kg hält.
Der Konus wiegt nur 8,5 g bewegte Masse, der Antrieb liefert BL 9 Tm. Mit Fs 110 Hz, Qts 0,33 und Vas 6,1 l ist der 6NMB420 etwas weniger straff bedämpft als andere Mitteltöner der Serie, was ihm in geschlossenen Abteilen ein gutmütiges Verhalten gibt. Xmax beträgt 3 mm, die Einbautiefe 73 mm – ein reiner Mitteltöner für 3-Wege-Boxen, Line-Arrays und Säulen, kein Chassis für Grundton.
Einsatz und Gehäuse
Der 6NMB420 gehört in ein geschlossenes Mitteltonabteil, für das der Richtwert etwa 1,7 l mit einer Einbauresonanz von 236 Hz nennt. Größere Abteile senken die Resonanz und schaffen Abstand zur unteren Trennfrequenz, die deutlich über 200 Hz liegen sollte. Ein Reflexabteil (Richtwert 3,8 l, Abstimmung 125 Hz, f3 um 135 Hz) ist möglich, bringt aber bei einem Mitteltöner keinen praktischen Vorteil; der EBP von 289 spricht für Mittelton- oder Hornbetrieb. Wer mehrere Chassis in einer Säule kombiniert, findet in der 16-Ω-Ausführung die passende Impedanz für Parallelschaltungen. Die Gehäuseberechnung auf 42.audio zeigt, wie sich das Volumen des Abteils auf die Einbauresonanz auswirkt.
Nach oben endet der Bereich bei 7.000 Hz; die Übergabe an Kalotte, Bändchen oder 1"-Kompressionstreiber liegt sinnvoll deutlich darunter. Mit 100 dB ist das Chassis lauter als die meisten Tieftöner und wird im DSP oder in der Weiche angeglichen.
Worauf du achten solltest
- 8 Ω (Re 5,3 Ω) oder 16 Ω: Impedanz nach Anzahl der parallel betriebenen Chassis wählen.
- Le 0,1 mH: flache Impedanz bis 7.000 Hz, passive Weiche ohne Impedanzkorrektur möglich.
- Xmax 3 mm: Hochpass deutlich über 200 Hz, kein Betrieb im Grundton.
- 1,25 kg und 73 mm Einbautiefe: leicht und flach für Arrays und Säulen.
- 100 dB Empfindlichkeit: Pegelanpassung zum Tieftöner einplanen.
Häufige Fragen
Ist der 6NMB420 für eine 2-Wege-Box geeignet?
Nein. Der Übertragungsbereich beginnt bei 200 Hz, Fs liegt bei 110 Hz und Xmax bei 3 mm – für Grundton fehlt die Substanz. Als Mitteltöner in 3-Wege-Boxen oder in Arrays mit Subwoofern darunter spielt er dagegen genau in seinem Element.
Was unterscheidet den 6NMB420 vom 6NMB900?
Beide sind reine 6"-Mitteltöner mit 200 W AES. Der 6NMB900 ist mit Fs 100 Hz, Qts 0,34 und Vas 6,65 l sehr ähnlich abgestimmt, wird aber in 16 Ω angeboten und hat deshalb bei gleicher Spannung eine niedrigere Empfindlichkeit. Beide findest du im Shop von 42.audio.
Welche Verstärkerleistung ist nötig?
Sehr wenig. Mit 100 dB Empfindlichkeit und einem auf den Mittelton beschränkten Band braucht das Chassis nur einen Bruchteil der Leistung des Tieftonwegs. Die 200 W AES sind die thermische Obergrenze der Schwingspule.
Bei 42.audio bekommst du den 18SOUND 6NMB420 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 110 Hz |
| Gesamtgüte Qts | 0,33 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 2,7 |
| Äquivalentvolumen Vas | 6,1 l |
| Bewegte Masse Mms | 8,5 g |
| Membranfläche Sd | 130 cm² |
| Lineare Auslenkung Xmax | 3 mm |
| Antriebsfaktor BL | 9 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 6NMB900fs 100 Hz · Qts 0,34 · Vas 6,65 l · in der Datenbank
- 18 Sound 6NMB900fs 95 Hz · Qts 0,32 · Vas 10,3 l · in der Datenbank
- 18 Sound 6NTLW2000fs 86 Hz · Qts 0,35 · Vas 4,6 l · in der Datenbank
- 18 Sound 6M44fs 102 Hz · Qts 0,29 · Vas 3,8 l · in der Datenbank
- 18 Sound 6NTLW2000fs 86 Hz · Qts 0,38 · Vas 4,8 l · in der Datenbank
- SB Acoustics MR16TX-8fs 35 Hz · Qts 0,31 · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NMB |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 100 |
| Frequenz von (Hz) | 200 |
| Frequenz bis (Hz) | 7000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 73 |
| Gewicht (kg) | 1.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.1 |
| Fs (Hz) | 110 |
| Qms | 2.7 |
| Qes | 0.38 |
| Qts | 0.33 |
| Vas (l) | 6.1 |
| Xmax (mm) | 3 |
| BL (Tm) | 9 |
| Mms (kg) | 0.0085 |
| Sd (m²) | 0.013 |
