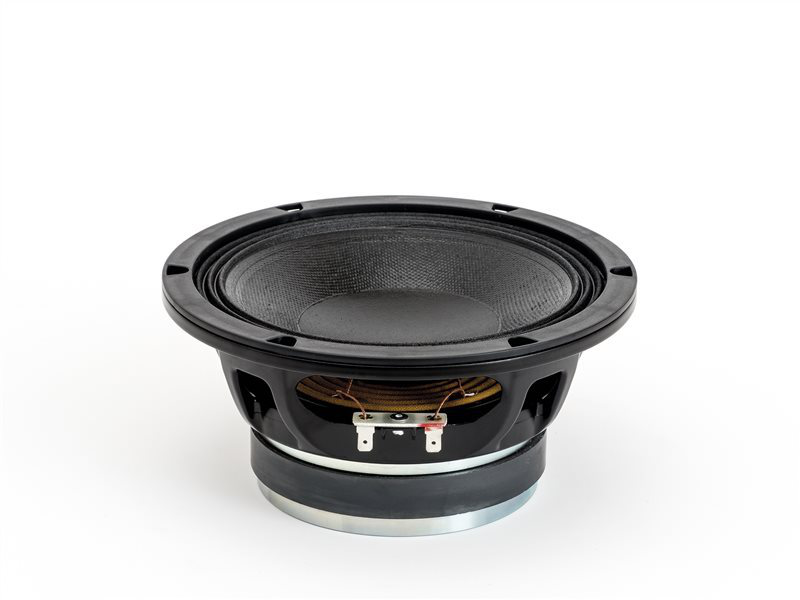

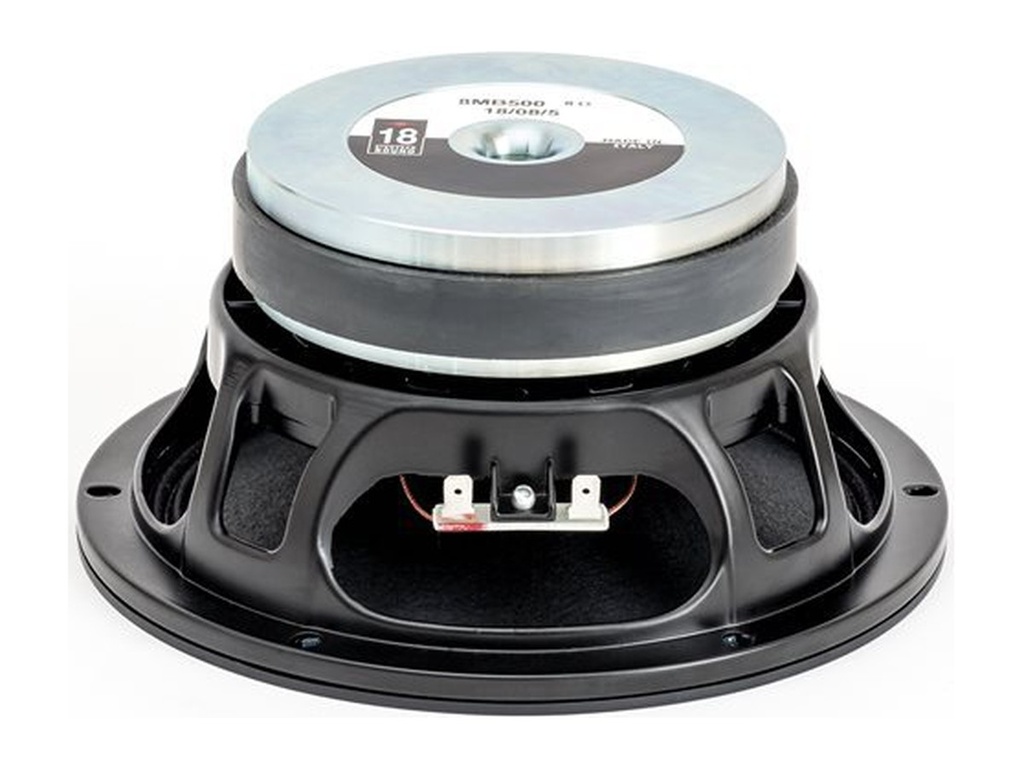

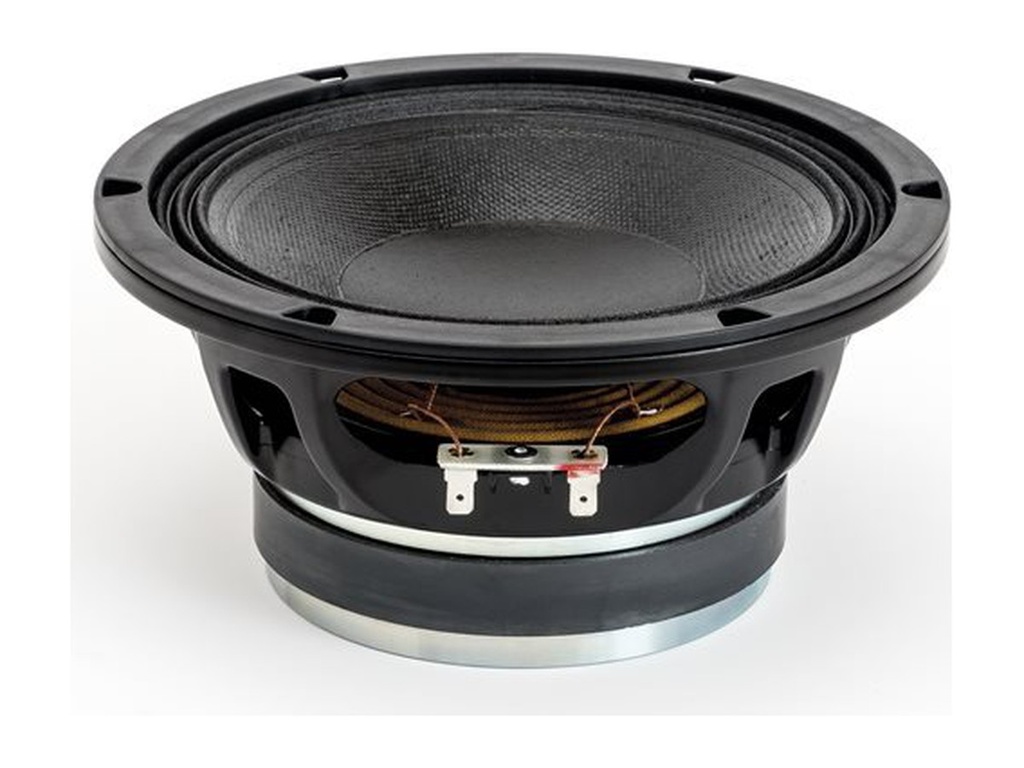

18SOUND 8MB500
18SOUND (Eighteen Sound) 8MB500 — 8" / 8 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
2"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0029
Dokumente
18SOUND 8MB500 — 8" · Tieftöner
280 W AES · 95 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4500 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 280 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 16 Ω
- Magnet: Ferrit
- Gewicht: 3.4 kg

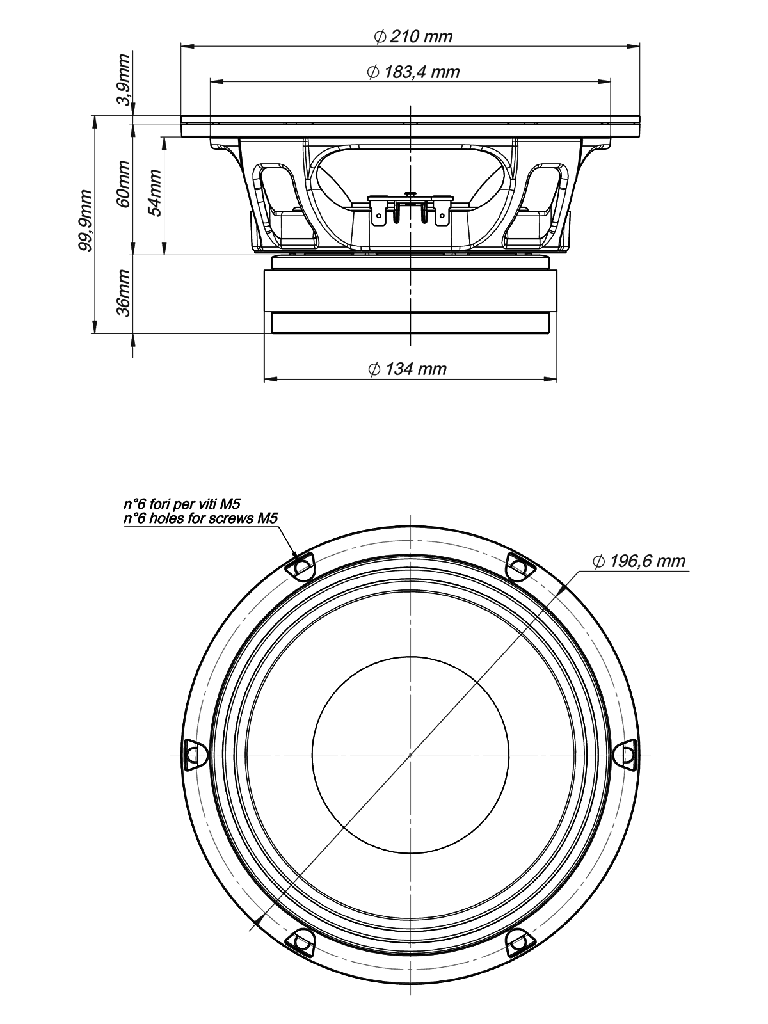

- Einbautiefe: 99 mm

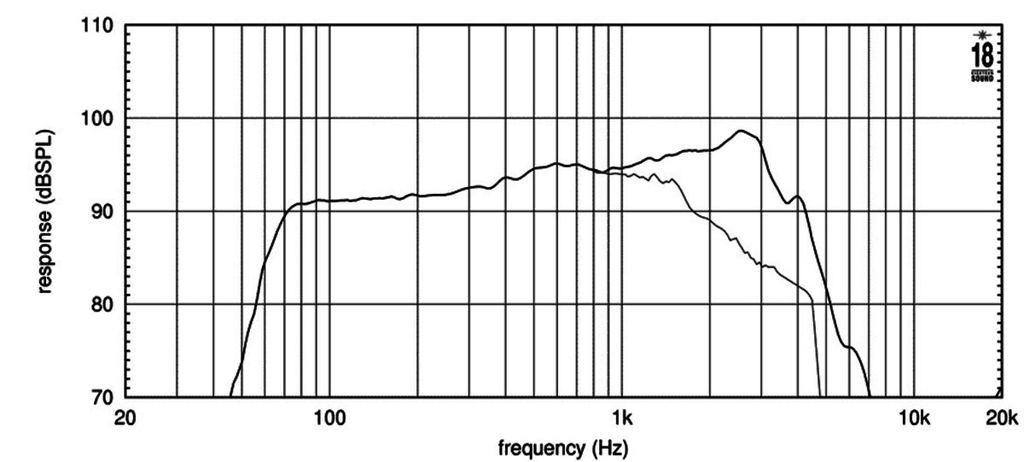

- Frequenzbereich: 60 – 4500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-TT-18S-0029
18Sound 8MB500: 8"-Tief-/Mitteltöner in 16 Ω für Arrays und geschlossene Mittelton-Abteile
Der 8MB500 aus der MB-Serie von 18Sound ist hier in der 16-Ω-Ausführung gelistet, ein Detail, das ihn für Kolonnen und Arrays interessant macht: Zwei Chassis parallel ergeben 8 Ω, vier parallel 4 Ω, ohne Serienschaltung und ihre Nachteile für die Dämpfung. Mechanisch ist er ein 8"-Ferrit-Chassis mit 2"-Schwingspule, 280 W AES und 95 dB Empfindlichkeit über 60 bis 4500 Hz.
Die Parameter setzen ihn von seinem Schwestermodell ab: Fs 73 Hz, Qes 0,58 und Qts 0,5 bei Vas 21,3 l und BL 11 Tm. Ein Qts um 0,5 bedeutet, dass das Chassis im geschlossenen Gehäuse ohne große Verluste eine Butterworth-Abstimmung erreicht und Bassreflex kaum Vorteile bringt. Xmax 6 mm, 16 g bewegte Masse, 99 mm Einbautiefe und 3,4 kg runden das Bild eines schlanken Mitteltöners mit Bassfähigkeit ab.
Einsatz und Gehäuse
Aus den Thiele-Small-Parametern folgt als Richtwert ein geschlossenes Gehäuse um 21 l mit einer Grenzfrequenz um 103 Hz. Das ist das klassische Mitteltonabteil in einem 3-Wege-System oder die Basis einer Kolonne, deren Tiefbass ein Subwoofer übernimmt. Die Auslegung kannst du in der Gehäuseberechnung von 42.audio nachrechnen; der EBP von 126 spricht zwar formal für Bassreflex, doch mit Qts 0,5 fällt die geschlossene Lösung in der Praxis unkomplizierter aus.

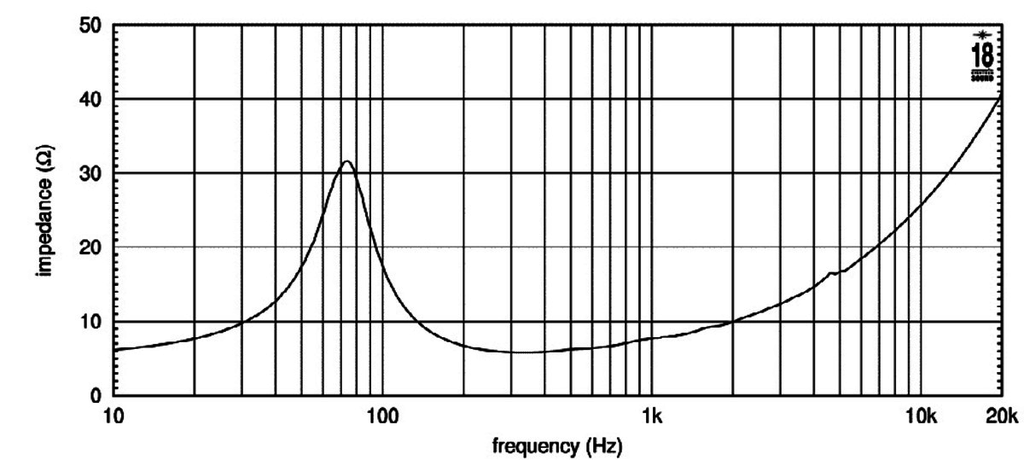

Nach oben endet der Bereich bei 4500 Hz, die Trennung zum Hochtöner sollte spürbar darunter liegen. In Arrays mit mehreren 8MB500 lohnt es sich, den Abstand der Chassis zueinander im Hinblick auf die Trennfrequenz klein zu halten. Zur 16-Ω-Impedanz gehört ein Re von 9,8 Ω und eine Le von 0,86 mH, bei der Weichenberechnung entsprechend einsetzen.
Worauf du achten solltest
- 16 Ω nominal, Re 9,8 Ω: Einzelchassis erhält aus einem 8-Ω-Verstärker nur die halbe Leistung.
- Zwei Stück parallel ergeben 8 Ω, ideal für Kolonnen und Doppel-8"-Boxen.
- Qts 0,5: geschlossenes Gehäuse um 21 l als Richtwert, kein Bassreflex nötig.
- Einbautiefe 99 mm, 3,4 kg: leicht genug für flache Array-Module.
- Xmax 6 mm: unterhalb der Grenzfrequenz per Hochpass entlasten.
Häufige Fragen
Warum gibt es den 8MB500 in 16 Ω?
Für Anwendungen, in denen mehrere Chassis parallel laufen. Zwei 16-Ω-Chassis parallel liefern 8 Ω, vier parallel 4 Ω, und der Verstärker sieht eine gängige Last, ohne dass du in Serie schalten musst.
Welches Gehäuse passt?
Geschlossen um 21 l mit Grenzfrequenz um 103 Hz als Richtwert. Wegen Qts 0,5 ist Bassreflex hier nicht die bessere Wahl; als Mitteltöner reicht ein entsprechend kleineres geschlossenes Abteil.
Wie tief lässt sich der 8MB500 einsetzen?
Der angegebene Bereich beginnt bei 60 Hz, mit Fs 73 Hz und 6 mm Xmax ist das Chassis aber kein Basslieferant. Sinnvoll ist eine Trennung zum Subwoofer oberhalb der Grenzfrequenz des geschlossenen Gehäuses.
Bei 42.audio bekommst du den 18SOUND 8MB500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 16 Ω |
|---|---|
| Resonanzfrequenz fs | 73 Hz |
| Gesamtgüte Qts | 0,5 |
| Elektrische Güte Qes | 0,58 |
| Mechanische Güte Qms | 3,44 |
| Äquivalentvolumen Vas | 21,3 l |
| Bewegte Masse Mms | 16,0 g |
| Membranfläche Sd | 230 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Antriebsfaktor BL | 11 Tm |
| Gleichstromwiderstand Re | 9,8 Ω |
| Schwingspuleninduktivität Le | 0,86 mH |
Gehäusevorschlag
Der EBP von 126 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 73 / 0,58
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 21,3 l
- Einbauresonanz Fc
- 103 Hz
- Grenzfrequenz F3
- 103 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 43,3 l
- Abstimmfrequenz Fb
- 59 Hz
- Grenzfrequenz F3
- 53 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 280 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 99 |
| Gewicht (kg) | 3.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 9.8 |
| Le (mH) | 0.86 |
| Fs (Hz) | 73 |
| Qms | 3.44 |
| Qes | 0.58 |
| Qts | 0.5 |
| Vas (l) | 21.3 |
| Xmax (mm) | 6 |
| BL (Tm) | 11 |
| Mms (kg) | 0.016 |
| Sd (m²) | 0.023 |
