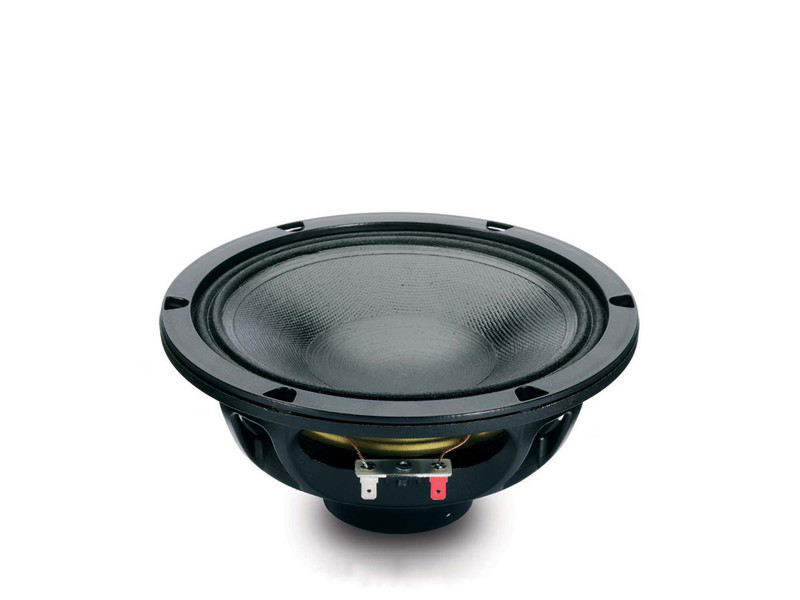

18SOUND 8NMB420

https://42.audio/web/image/product.template/11873/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 8NMB420 — 8" / 8 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0023

183,00 € 183.0 EUR 183,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 8NMB420

18SOUND 8NMB420 — 8" · Mitteltöner

280 W AES · 95 dB Empfindlichkeit · Frequenzbereich 60 Hz – 5500 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2 "
  • Belastbarkeit: 280 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 1.7 kg

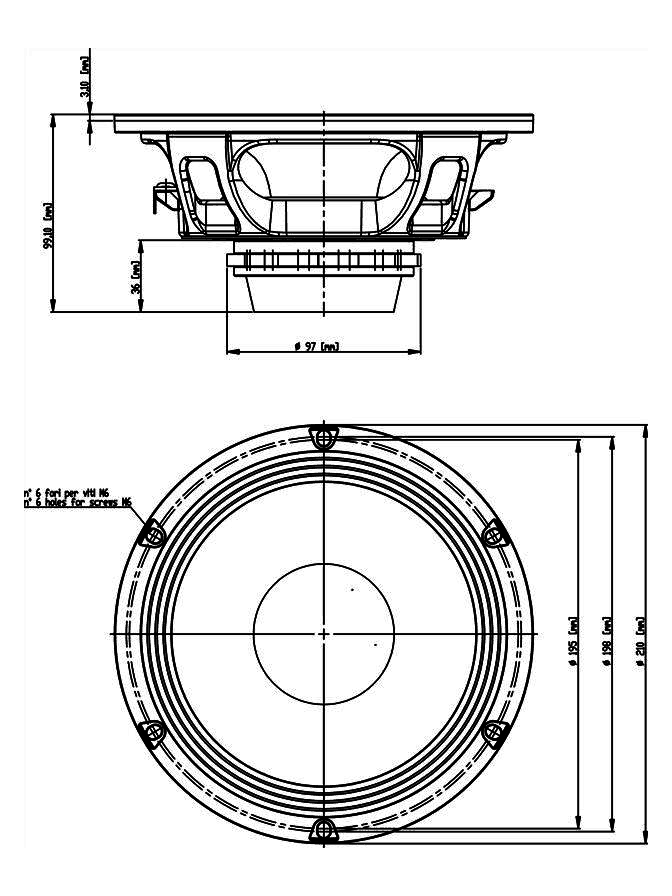

  • Einbautiefe: 99 mm

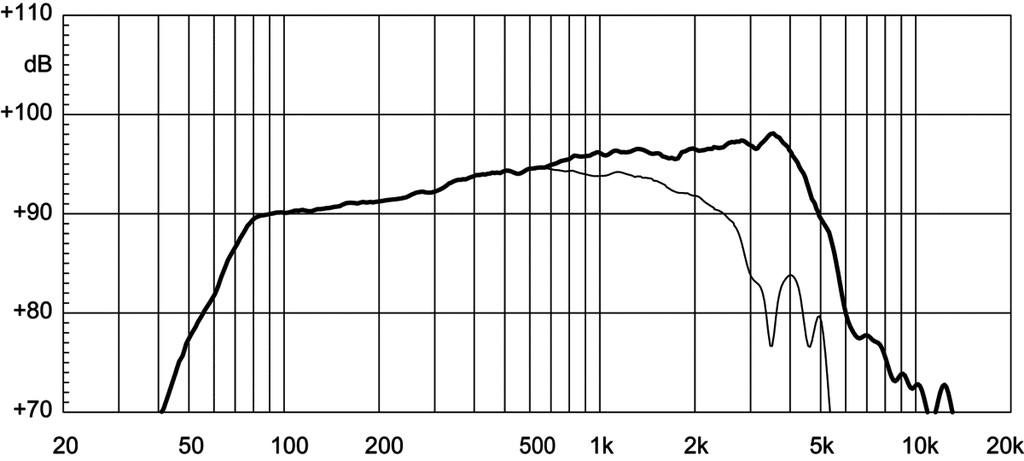

  • Frequenzbereich: 60 – 5500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0023

18Sound 8NMB420: leichter 8"-Tiefmitteltöner mit Neodym, 95 dB und 5,8 mm Xmax

Der 8NMB420 aus der NMB-Serie von 18Sound ist ein 8"-Mitteltöner mit Grundton, und er wiegt nur 1,7 kg. Der Neodym-Motor treibt eine 2"-Schwingspule an, Empfindlichkeit 95 dB, Belastbarkeit 280 W AES, Arbeitsbereich 60 Hz bis 5500 Hz. Die bewegte Masse liegt bei nur 14,9 g. Zusammen mit BL 10 Tm ergibt das einen Antrieb, der schnell reagiert, ohne dass der Konus schwer sein muss.

Was ihn innerhalb der Kategorie abhebt, sind die Parameter für den Grundton: Fs 61 Hz, Qts 0,28, Vas 33 l und Xmax 5,8 mm. Damit reicht er im Bassreflexgehäuse deutlich tiefer als ein reiner Mitteltöner und kann in einem kompakten 2-Wege-System den Tiefmittelton allein übernehmen, solange ein Subwoofer den Rest erledigt oder der Pegelanspruch moderat bleibt. Die Einbautiefe von 99 mm ist knapp gehalten.

Einsatz und Gehäuse

Zwei Konzepte bieten sich an. Erstens ein kleines 2-Wege-Topteil mit 1"-Kompressionstreiber, in dem der 8NMB420 als Tiefmitteltöner arbeitet: Der Richtwert dafür ist ein Bassreflexgehäuse von rund 13 l, abgestimmt auf 81 Hz, mit einer unteren Grenzfrequenz um 94 Hz. Der EBP von 197 bestätigt, dass die ventilierte Bauweise die richtige ist. Zweitens als Mitteltöner im 3-Wege-System, dann in einem geschlossenen Mitteltonabteil von etwa 6,1 l mit Einbauresonanz um 154 Hz. Beide Werte sind Näherungen, die Feinabstimmung übernimmt unsere Gehäuseberechnung.

Im Bassreflexbetrieb sicherst du das Chassis mit einem Hochpass unterhalb der Abstimmfrequenz ab, im Mitteltonabteil trennst du deutlich über 60 Hz. Nach oben trägt er bis 5500 Hz. Für den Hochtonpartner bietet sich ein 1"-Kompressionstreiber aus dem 18Sound-Programm an, das passende Horn findest du in der Kategorie desselben Herstellers.

Worauf du achten solltest

  • Diese Ausführung: 8 Ω, Re 5 Ω; die Baureihe gibt es auch mit 4 und 16 Ω.
  • Nur 1,7 kg und 99 mm Einbautiefe: für Säulen und leichte Tops.
  • Xmax 5,8 mm bei 33 l Vas: echter Grundton, aber kein Subwoofer.
  • Le 0,35 mH: geringe Induktivität, unkritisch in der Weiche bis 5500 Hz.
  • Datenblatt-PDF und TSP in der Chassis-Datenbank von 42.audio.

Häufige Fragen

Reicht der 8NMB420 in einem 2-Wege-Top ohne Subwoofer?

Für Sprache, Monitore und kleine Räume ja: Im Bassreflexgehäuse von rund 13 l kommt er auf eine untere Grenzfrequenz um 94 Hz. Für Musik mit Tiefbassanteil solltest du einen Subwoofer einplanen, dann bleibt der Hub von 5,8 mm für den Mittelton frei.

Welcher Verstärker passt zum 8NMB420?

Belastbarkeit 280 W AES an 8 Ω. Ein Kanal in dieser Klasse mit Limiter ist die sinnvolle Wahl. Mit 95 dB Empfindlichkeit erreichst du auch mit weniger Leistung ordentliche Pegel.

Was unterscheidet ihn vom 8NMB750?

Der 8NMB750-8 liegt bei Fs 88 Hz, Qts 0,27 und Vas 6,9 l, braucht also ein deutlich kleineres Gehäuse und reicht weniger tief. Der 8NMB420 ist mit Vas 33 l und Fs 61 Hz die Wahl, wenn Grundton in einem etwas größeren Volumen gefragt ist.

Bei 42.audio bekommst du den 18SOUND 8NMB420 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs61 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,31
Mechanische Güte Qms4
Äquivalentvolumen Vas33,0 l
Bewegte Masse Mms14,9 g
Membranfläche Sd230 cm²
Lineare Auslenkung Xmax5,8 mm
Antriebsfaktor BL10 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,35 mH

Gehäusevorschlag

Der EBP von 197 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 61 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
6,1 l
Einbauresonanz Fc
154 Hz
Grenzfrequenz F3
154 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
9,9 l
Abstimmfrequenz Fb
89 Hz
Grenzfrequenz F3
104 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NMB
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 280
Empfindlichkeit (dB) 95
Frequenz von (Hz) 60
Frequenz bis (Hz) 5500
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2
Einbautiefe (mm) 99
Gewicht (kg) 1.7
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.35
Fs (Hz) 61
Qms 4
Qes 0.31
Qts 0.28
Vas (l) 33
Xmax (mm) 5.8
BL (Tm) 10
Mms (kg) 0.0149
Sd (m²) 0.023
