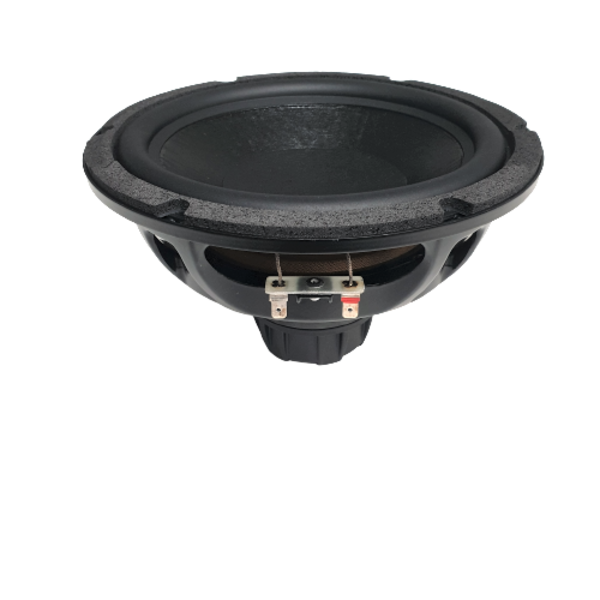

18SOUND 8NTLS2000
18SOUND (Eighteen Sound) 8NTLS2000 — 8" / 8 Zoll · Hifi-Chassis · Neodym · Dual-Gap
2x2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0073
Dokumente
18SOUND 8NTLS2000 — 8" · Tieftöner
350 W AES · 93.5 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 93.5 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.5 kg
- Einbautiefe: 121 mm
- Frequenzbereich: 40 – 1000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NTLS · Artikel-Nr: 42A-CHS-TT-18S-0073
18Sound 8NTLS2000: 8"-Neodym-Tieftöner mit Dual-Gap, Qts 0,19 und 350 W AES für HiFi-Konzepte
Der 8NTLS2000 fällt in der 18Sound-Palette aus dem Rahmen: ein 8"-Tieftöner mit Dual-Gap-Neodymantrieb und zwei 2"-Schwingspulen, den der Hersteller als HiFi-Chassis positioniert. Der Arbeitsbereich von 40 bis 1000 Hz sagt, wofür er gedacht ist: Bass und unterer Grundton in einem Mehrwege-System, kein Mitteltöner. Belastbarkeit 350 W AES, Empfindlichkeit 93,5 dB, Gewicht nur 1,5 kg.
Die Parameter sind die eines extrem straff angetriebenen Chassis: BL 17,2 Tm bei 42 g bewegter Masse, Qes und Qts jeweils 0,19, Qms 11,5 als Hinweis auf geringe mechanische Verluste. Fs 41 Hz und Vas 27 l wären für einen 8"-Tieftöner unauffällig, in Kombination mit dem niedrigen Qts entsteht aber ein Chassis, das Kontrolle über Volumen stellt. Xmax 7,4 mm und 227 cm² Membranfläche liefern den Hub für den Bassbereich.
Einsatz und Gehäuse
Bei Qts 0,19 liefern die klassischen Näherungsformeln sehr kleine Volumen: Bassreflex-Richtwert 3,4 l mit Abstimmung bei 77 Hz und f3 um 109 Hz, geschlossen 2,1 l bei fc um 153 Hz. Das ist der EBP von 216 in Zahlen und zeigt, dass ein solches Chassis nicht für passive Bassreflex-Abstimmung nach Lehrbuch gebaut ist. Interessant wird es mit aktiver Entzerrung im geschlossenen Gehäuse, in Hornlasten oder als Bass in einem DSP-gesteuerten System, wo der straffe Antrieb Hub und Impulsverhalten sauber kontrolliert. Simuliere in der Gehäuseberechnung bei 42.audio auch größere Volumen als die Richtwerte, um den Frequenzgang mit Entzerrung zu beurteilen.
Die Trennung nach oben sollte deutlich unter 1000 Hz liegen, darüber übernimmt ein Mitteltöner. Die Le von 0,69 mH ist für einen Dual-Gap-Antrieb niedrig und hält den Impedanzanstieg im Übernahmebereich klein.
Worauf du achten solltest
- 8 Ω nominal, Re 5,4 Ω: Endstufe mit 350 W an 8 Ω, DSP-Entzerrung mit Hochpass kombinieren.
- Qts 0,19: straffer Antrieb, klassische Bassreflex-Richtwerte sind sehr klein.
- Einbautiefe 121 mm bei 1,5 kg: Neodym-Dual-Gap erlaubt leichte Gehäuse.
- Xmax 7,4 mm: bei aktiver Bassanhebung den Hub im Blick behalten.
- Frequenzbereich bis 1000 Hz: reiner Bass-/Grundtontreiber.
Häufige Fragen
Warum sind die Gehäuse-Richtwerte beim 8NTLS2000 so klein?
Die Näherungsformeln gehen von Qts aus, und 0,19 führt zu winzigen Volumen mit hoher Abstimmfrequenz. In der Praxis nutzt man den straffen Antrieb mit aktiver Entzerrung in größeren geschlossenen Gehäusen oder in Hornlasten.
Wie unterscheidet sich der 8NTLS2000 vom 8NTLW2000?
Der 8NTLW2000 hat Fs 71 Hz, Qts 0,21 und Vas 13 l, ist also ein höher abgestimmter PA-Tief-/Mitteltöner. Der 8NTLS2000 liegt mit Fs 41 Hz und Vas 27 l deutlich tiefer und ist auf Bass bis 1000 Hz ausgelegt.
Passt der 8NTLS2000 in ein aktives HiFi-System?
Genau dafür ist er positioniert: geschlossenes Gehäuse, DSP-Entzerrung, Trennung deutlich unter 1000 Hz zum Mitteltöner. Mit 93,5 dB und 350 W AES bleibt genug Reserve für die Bassanhebung.
Bei 42.audio bekommst du den 18SOUND 8NTLS2000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 41 Hz |
| Gesamtgüte Qts | 0,19 |
| Elektrische Güte Qes | 0,19 |
| Mechanische Güte Qms | 11,5 |
| Äquivalentvolumen Vas | 27,0 l |
| Bewegte Masse Mms | 42,0 g |
| Membranfläche Sd | 227 cm² |
| Lineare Auslenkung Xmax | 7,4 mm |
| Antriebsfaktor BL | 17,2 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 0,69 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 8NTLS2000-8fs 41 Hz · Qts 0,19 · Vas 27 l · in der Datenbank
- B&C Speakers 8MDN51fs 70 Hz · Qts 0,2 · Vas 16 l · in der Datenbank
- PRV Audio 8MB700FT-NDY-4fs 59,6 Hz · Qts 0,22 · Vas 24,97 l · in der Datenbank
- 18 Sound 8NTLW2000fs 71 Hz · Qts 0,21 · Vas 13 l · im Shop
- B&C Speakers 8PE21fs 87 Hz · Qts 0,19 · Vas 13 l · in der Datenbank
- B&C Speakers 8FW51fs 74 Hz · Qts 0,21 · Vas 12 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | NTLS |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 93.5 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 1000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 121 |
| Gewicht (kg) | 1.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 0.69 |
| Fs (Hz) | 41 |
| Qms | 11.5 |
| Qes | 0.19 |
| Qts | 0.19 |
| Vas (l) | 27 |
| Xmax (mm) | 7.4 |
| BL (Tm) | 17.2 |
| Mms (kg) | 0.042 |
| Sd (m²) | 0.0227 |
