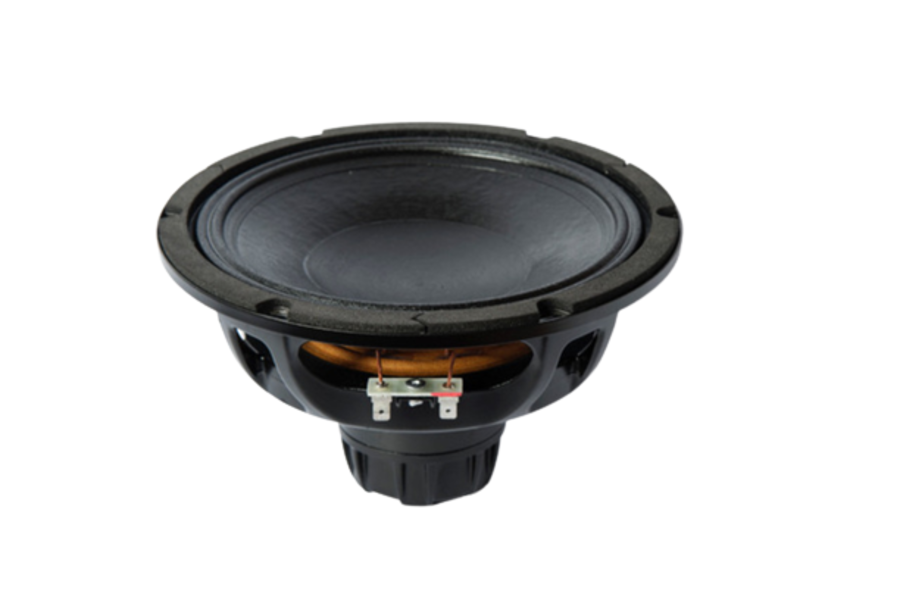

18SOUND 8NTLW2000

https://42.audio/web/image/product.template/11870/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 8NTLW2000 — 8" / 8 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym · Dual-Gap
2x2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0021

199,00 € 199.0 EUR 199,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 8NTLW2000

18SOUND 8NTLW2000 — 8" · Mitteltöner

350 W AES · 97.5 dB Empfindlichkeit · Frequenzbereich 70 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2 "
  • Belastbarkeit: 350 W AES
  • Empfindlichkeit: 97.5 dB
  • Impedanz: 8 Ω
  • Gewicht: 1.5 kg
  • Einbautiefe: 121 mm
  • Frequenzbereich: 70 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-MT-18S-0021

18Sound 8NTLW2000: 8"-Mitteltöner mit Dual-Gap-Neodym-Motor, 97,5 dB und Qts 0,21

Der 8NTLW2000 gehört zur NTLW-Serie von 18Sound, in der ein Dual-Gap-Neodym-Motor mit 2x2"-Schwingspule zum Einsatz kommt: zwei Luftspalte, zwei Wicklungen auf einem Träger, dadurch mehr Antriebskraft und bessere Kühlung bei gleichem Spulendurchmesser. Das Ergebnis liest sich so: BL 17,5 Tm, Empfindlichkeit 97,5 dB, 350 W AES bei 8 Ω, und das alles bei 1,5 kg Gewicht.

Als Mitteltöner mit Grundton deckt er 70 Hz bis 4500 Hz ab. Der niedrige Qts von 0,21 bei Fs 71 Hz und Vas 13 l ist charakteristisch für einen stark angetriebenen Konus: hohe Kontrolle, wenig Eigenresonanz, aber im geschlossenen Gehäuse kaum Tiefgang. Xmax beträgt 4,4 mm, die bewegte Masse 28 g, und die Einbautiefe ist mit 121 mm für einen 8-Zöller eher hoch.

Einsatz und Gehäuse

Sein Platz ist das Mitteltonabteil eines 3-Wege-Systems oder die Tiefmitteltonsektion in einem Top, das ohnehin mit Subwoofer läuft. Die Richtwerte sind kompakt: geschlossen etwa 1,3 l mit Einbauresonanz um 239 Hz, Bassreflex rund 2,2 l, abgestimmt auf 121 Hz, mit einer unteren Grenzfrequenz um 164 Hz. Der EBP von 338 sagt klar, dass hier kein Bass entsteht, sondern ein sehr kontrollierter Mittelton mit hohem Wirkungsgrad. Die Feinauslegung erledigst du über unsere Gehäuseberechnung.

Die Trennung nach unten legst du mit Abstand über 70 Hz, im Mitteltonabteil in der Gegend der Einbauresonanz; nach oben endet der nutzbare Bereich bei 4500 Hz, der Kompressionstreiber darf also nicht zu hoch getrennt werden. Ein 1"- oder 2"-Treiber aus dem 18Sound-Programm mit einem Horn aus der Kategorie des Herstellers übernimmt dort.

Worauf du achten solltest

  • 8 Ω nominal, Re 5,2 Ω, Le 0,63 mH.
  • Dual-Gap-Motor mit 2x2"-Schwingspule: 350 W AES bei nur 1,5 kg.
  • Qts 0,21: kein Chassis für große Gehäuse oder Tiefbass.
  • Einbautiefe 121 mm: bei flachen Gehäusen vorab prüfen.
  • Datenblatt-PDF, TSP in der Chassis-Datenbank von 42.audio.

Häufige Fragen

Wozu braucht ein Mitteltöner 97,5 dB Empfindlichkeit?

Weil er zwischen einem Tieftöner und einem Kompressionstreiber sitzt, der oft noch lauter ist. Ein hoher Wirkungsgrad im Mittelton spart Verstärkerleistung und Pegelabsenkung in der Weiche. Beim 8NTLW2000 kommt er aus dem Dual-Gap-Antrieb mit BL 17,5 Tm bei 28 g Membranmasse.

Welcher Verstärker passt zum 8NTLW2000?

Belastbarkeit 350 W AES an 8 Ω. Ein Kanal dieser Klasse mit Limiter nutzt das Chassis aus. Weil die Empfindlichkeit hoch ist, sind auch kleinere Endstufen kein Problem, solange die Trennung nach unten hoch genug liegt.

Wie schlägt er sich gegen B&C 8MDN51 oder 8NDL64?

Der B&C 8MDN51 liegt mit Fs 70 Hz, Qts 0,2 und Vas 16 l sehr nah am 8NTLW2000, der 8NDL64 mit Fs 73 Hz, Qts 0,24 und Vas 11,8 l ebenfalls. Alle drei sind Chassis für kleine Volumen; der 8NTLW2000 bringt 97,5 dB und den Dual-Gap-Motor ins Spiel.

Bei 42.audio bekommst du den 18SOUND 8NTLW2000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs71 Hz
Gesamtgüte Qts0,21
Elektrische Güte Qes0,21
Mechanische Güte Qms8,1
Äquivalentvolumen Vas13,0 l
Bewegte Masse Mms28,0 g
Membranfläche Sd227 cm²
Lineare Auslenkung Xmax4,4 mm
Antriebsfaktor BL17,5 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le0,63 mH

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NTLW
Impedanz (Ω) 8
Belastbarkeit (W) 350
Empfindlichkeit (dB) 97.5
Frequenz von (Hz) 70
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2
Einbautiefe (mm) 121
Gewicht (kg) 1.5
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 0.63
Fs (Hz) 71
Qms 8.1
Qes 0.21
Qts 0.21
Vas (l) 13
Xmax (mm) 4.4
BL (Tm) 17.5
Mms (kg) 0.028
Sd (m²) 0.0227
