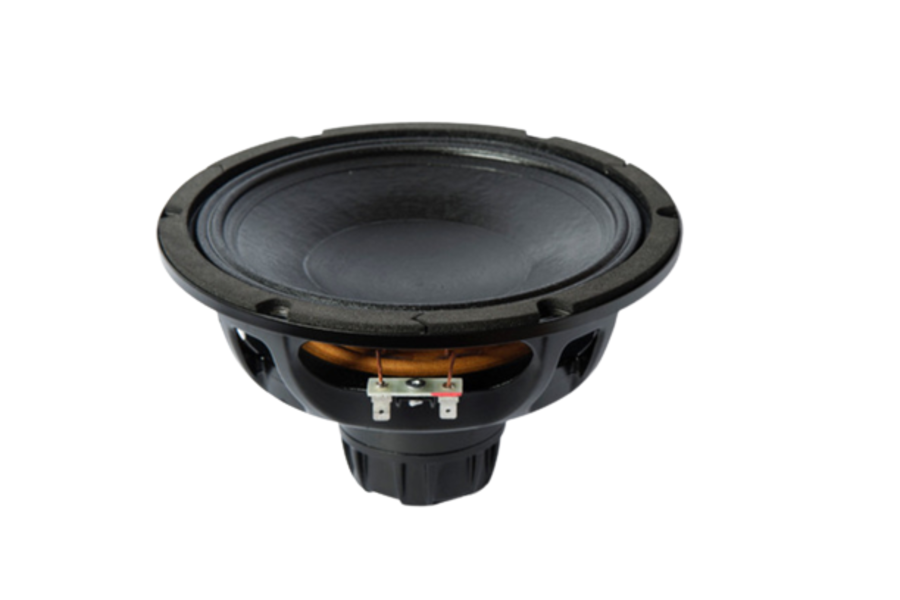

18SOUND 8NTLW2000
18SOUND (Eighteen Sound) 8NTLW2000 — 8" / 8 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym · Dual-Gap
2x2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0021
Dokumente
18SOUND 8NTLW2000 — 8" · Mitteltöner
350 W AES · 97.5 dB Empfindlichkeit · Frequenzbereich 70 Hz – 4500 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 97.5 dB
- Impedanz: 8 Ω
- Gewicht: 1.5 kg
- Einbautiefe: 121 mm
- Frequenzbereich: 70 – 4500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NTLW · Artikel-Nr: 42A-CHS-MT-18S-0021
18Sound 8NTLW2000: 8"-Mitteltöner mit Dual-Gap-Neodym-Motor, 97,5 dB und Qts 0,21
Der 8NTLW2000 gehört zur NTLW-Serie von 18Sound, in der ein Dual-Gap-Neodym-Motor mit 2x2"-Schwingspule zum Einsatz kommt: zwei Luftspalte, zwei Wicklungen auf einem Träger, dadurch mehr Antriebskraft und bessere Kühlung bei gleichem Spulendurchmesser. Das Ergebnis liest sich so: BL 17,5 Tm, Empfindlichkeit 97,5 dB, 350 W AES bei 8 Ω, und das alles bei 1,5 kg Gewicht.
Als Mitteltöner mit Grundton deckt er 70 Hz bis 4500 Hz ab. Der niedrige Qts von 0,21 bei Fs 71 Hz und Vas 13 l ist charakteristisch für einen stark angetriebenen Konus: hohe Kontrolle, wenig Eigenresonanz, aber im geschlossenen Gehäuse kaum Tiefgang. Xmax beträgt 4,4 mm, die bewegte Masse 28 g, und die Einbautiefe ist mit 121 mm für einen 8-Zöller eher hoch.
Einsatz und Gehäuse
Sein Platz ist das Mitteltonabteil eines 3-Wege-Systems oder die Tiefmitteltonsektion in einem Top, das ohnehin mit Subwoofer läuft. Die Richtwerte sind kompakt: geschlossen etwa 1,3 l mit Einbauresonanz um 239 Hz, Bassreflex rund 2,2 l, abgestimmt auf 121 Hz, mit einer unteren Grenzfrequenz um 164 Hz. Der EBP von 338 sagt klar, dass hier kein Bass entsteht, sondern ein sehr kontrollierter Mittelton mit hohem Wirkungsgrad. Die Feinauslegung erledigst du über unsere Gehäuseberechnung.
Die Trennung nach unten legst du mit Abstand über 70 Hz, im Mitteltonabteil in der Gegend der Einbauresonanz; nach oben endet der nutzbare Bereich bei 4500 Hz, der Kompressionstreiber darf also nicht zu hoch getrennt werden. Ein 1"- oder 2"-Treiber aus dem 18Sound-Programm mit einem Horn aus der Kategorie des Herstellers übernimmt dort.
Worauf du achten solltest
- 8 Ω nominal, Re 5,2 Ω, Le 0,63 mH.
- Dual-Gap-Motor mit 2x2"-Schwingspule: 350 W AES bei nur 1,5 kg.
- Qts 0,21: kein Chassis für große Gehäuse oder Tiefbass.
- Einbautiefe 121 mm: bei flachen Gehäusen vorab prüfen.
- Datenblatt-PDF, TSP in der Chassis-Datenbank von 42.audio.
Häufige Fragen
Wozu braucht ein Mitteltöner 97,5 dB Empfindlichkeit?
Weil er zwischen einem Tieftöner und einem Kompressionstreiber sitzt, der oft noch lauter ist. Ein hoher Wirkungsgrad im Mittelton spart Verstärkerleistung und Pegelabsenkung in der Weiche. Beim 8NTLW2000 kommt er aus dem Dual-Gap-Antrieb mit BL 17,5 Tm bei 28 g Membranmasse.
Welcher Verstärker passt zum 8NTLW2000?
Belastbarkeit 350 W AES an 8 Ω. Ein Kanal dieser Klasse mit Limiter nutzt das Chassis aus. Weil die Empfindlichkeit hoch ist, sind auch kleinere Endstufen kein Problem, solange die Trennung nach unten hoch genug liegt.
Wie schlägt er sich gegen B&C 8MDN51 oder 8NDL64?
Der B&C 8MDN51 liegt mit Fs 70 Hz, Qts 0,2 und Vas 16 l sehr nah am 8NTLW2000, der 8NDL64 mit Fs 73 Hz, Qts 0,24 und Vas 11,8 l ebenfalls. Alle drei sind Chassis für kleine Volumen; der 8NTLW2000 bringt 97,5 dB und den Dual-Gap-Motor ins Spiel.
Bei 42.audio bekommst du den 18SOUND 8NTLW2000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 71 Hz |
| Gesamtgüte Qts | 0,21 |
| Elektrische Güte Qes | 0,21 |
| Mechanische Güte Qms | 8,1 |
| Äquivalentvolumen Vas | 13,0 l |
| Bewegte Masse Mms | 28,0 g |
| Membranfläche Sd | 227 cm² |
| Lineare Auslenkung Xmax | 4,4 mm |
| Antriebsfaktor BL | 17,5 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 0,63 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 8FW51fs 74 Hz · Qts 0,21 · Vas 12 l · in der Datenbank
- B&C Speakers 8MDN51fs 70 Hz · Qts 0,2 · Vas 16 l · in der Datenbank
- B&C Speakers 8NW51fs 68 Hz · Qts 0,22 · Vas 14 l · in der Datenbank
- PRV Audio 8MB700FT-NDY-4fs 59,6 Hz · Qts 0,22 · Vas 24,97 l · in der Datenbank
- B&C Speakers 8CLA64fs 71 Hz · Qts 0,24 · Vas 12,5 l · in der Datenbank
- B&C Speakers 8NDL64fs 73 Hz · Qts 0,24 · Vas 11,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NTLW |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97.5 |
| Frequenz von (Hz) | 70 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 121 |
| Gewicht (kg) | 1.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 0.63 |
| Fs (Hz) | 71 |
| Qms | 8.1 |
| Qes | 0.21 |
| Qts | 0.21 |
| Vas (l) | 13 |
| Xmax (mm) | 4.4 |
| BL (Tm) | 17.5 |
| Mms (kg) | 0.028 |
| Sd (m²) | 0.0227 |
