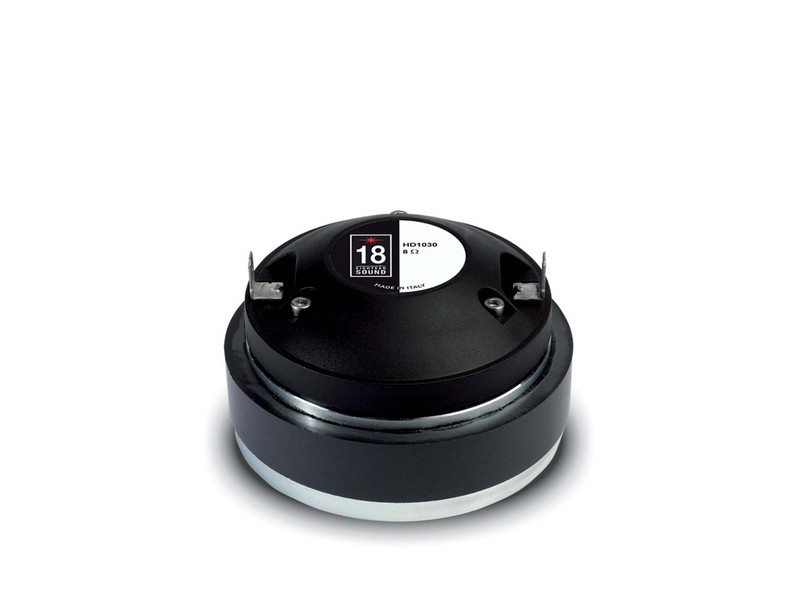

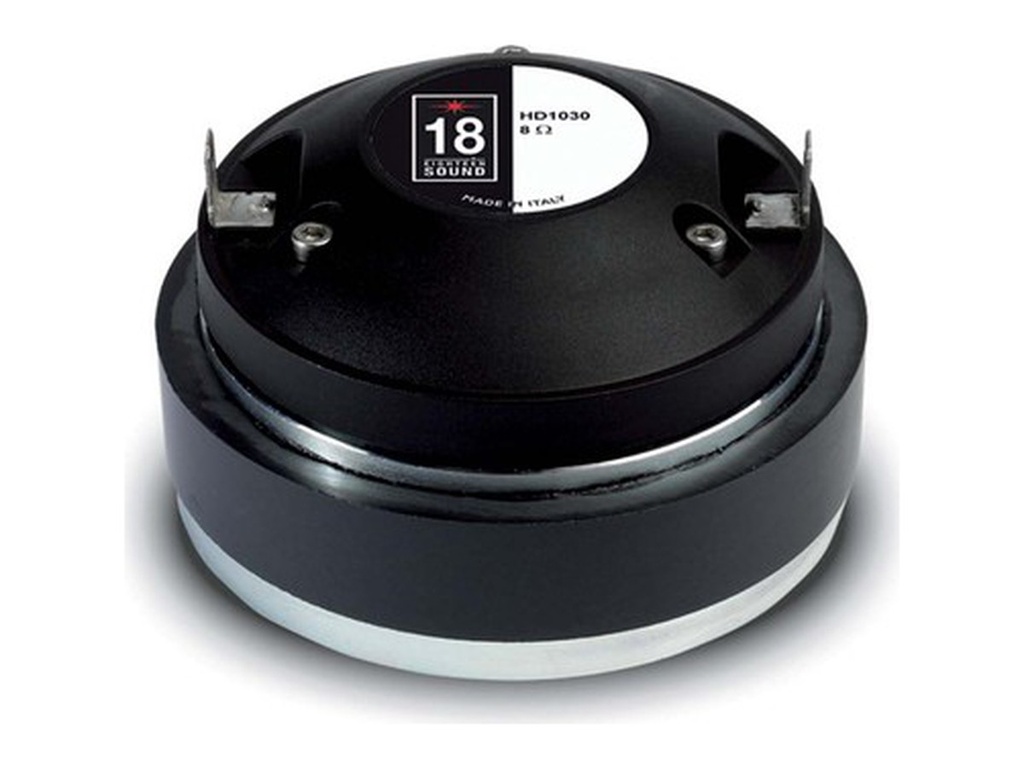

18SOUND HD1030
18SOUND (Eighteen Sound) HD1030 — 1" / 1 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit · Titan-Dome
1,35"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0008
Dokumente
18SOUND HD1030 — Kompressionstreiber
30 W AES · 106 dB Empfindlichkeit · Frequenzbereich 1800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 1 "
- Schwingspule: 1.35 "
- Belastbarkeit: 30 W AES
- Empfindlichkeit: 106 dB

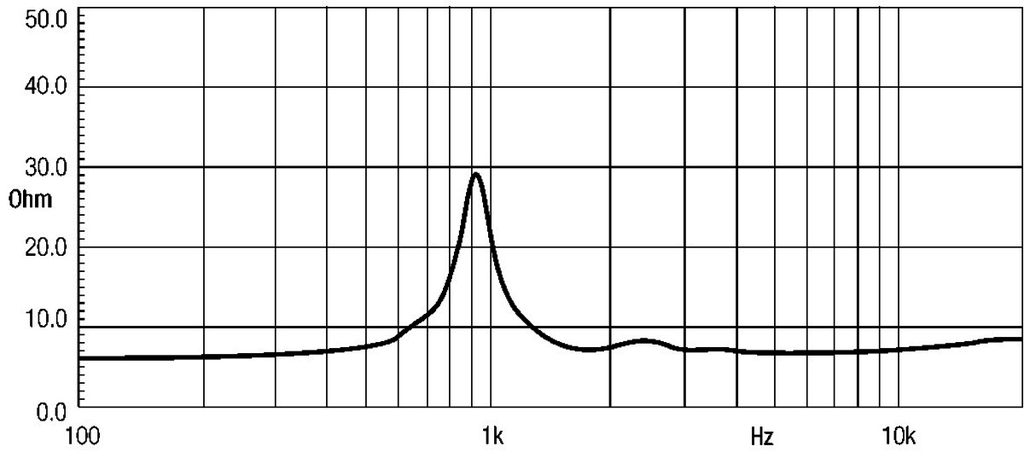

- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1 kg

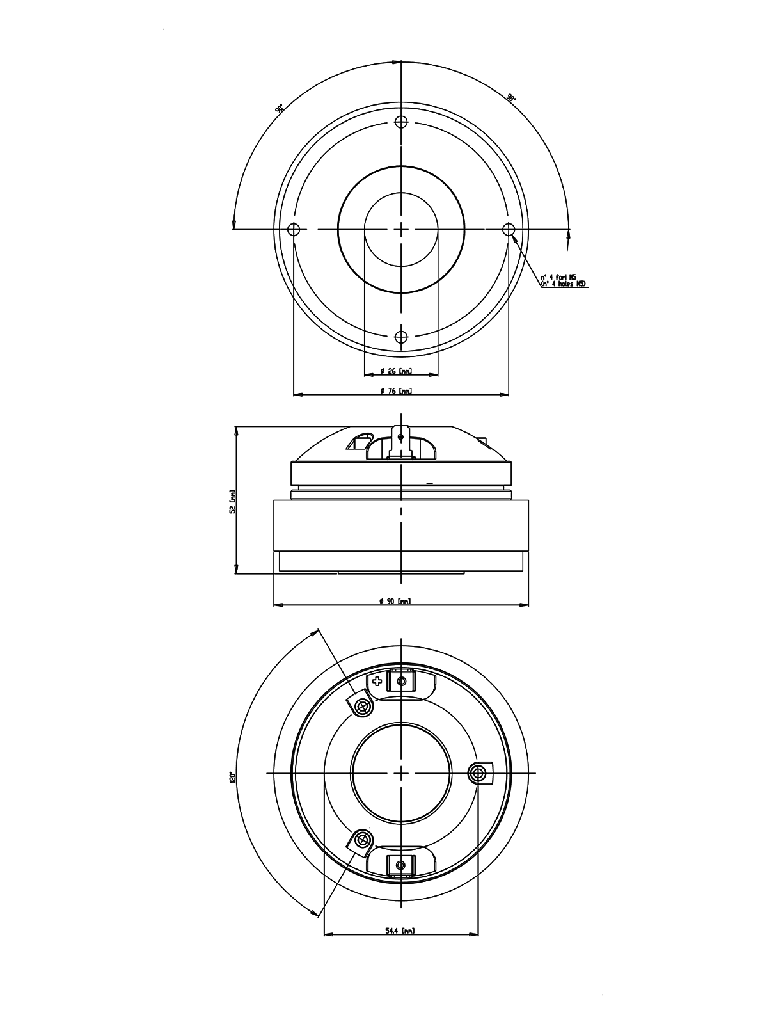

- Einbautiefe: 51 mm

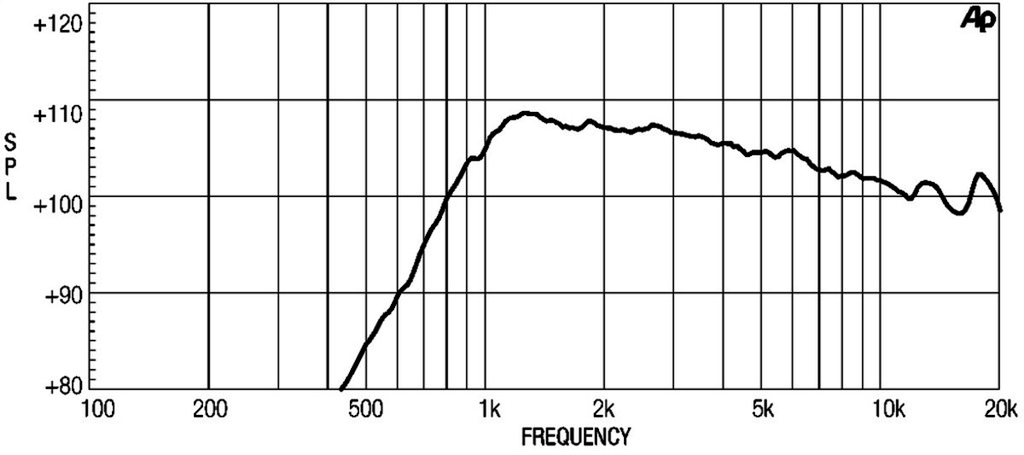

- Frequenzbereich: 1800 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 25 mm (1.0 in)
- Empf. Trennung: 1.8 kHz
Datenblatt (PDF) · Herstellerseite
Serie: HD · Artikel-Nr: 42A-CHS-KD-18S-0008
18Sound HD1030: 1"-Kompressionstreiber mit Titanmembran und 106 dB für kompakte Tops
Der 18Sound HD1030 ist ein 1"-Kompressionstreiber aus der HD-Serie von Eighteen Sound mit Ferritmagnet und Titan-Dome. Die Schwingspule misst 1,35", die Impedanz liegt bei 8 Ω, die Belastbarkeit bei 30 W AES. Mit 106 dB Empfindlichkeit und einem Übertragungsbereich von 1,8 bis 20 kHz deckt er den kompletten Hochtonbereich eines Zweiwege-Systems ab.
Innerhalb der HD-Serie ist der HD1030 das Titan-Modell mit der kleineren Schwingspule. Titan als Membranmaterial bringt eine hohe Steifigkeit bei geringer Masse mit, was sich in einem sauberen Verhalten im obersten Oktavbereich zeigt. Ferrit statt Neodym macht den Treiber mit 1 kg nicht gerade leicht, dafür bleibt er thermisch gutmütig und unempfindlich gegenüber Temperaturschwankungen. Das Gehäuse fällt mit 51 mm Einbautiefe kurz aus, was in flachen Hornlautsprechern hilft.
Einsatz und Gehäuse
Der 1"-Hornanschluss mit 25 mm Schallaustritt passt auf alle 1"-Hörner. Aus dem 18Sound-Programm bei 42.audio eignen sich die 1"-Hörner in Aluminium und Kunststoff sowie der 1"-Waveguide aus der Kategorie Hörner & Waveguides. Welches Horn du nimmst, entscheidet die gewünschte Abstrahlung und die untere Einsatzgrenze des Horns, die immer über der empfohlenen Trennfrequenz des Treibers liegen sollte.
Die empfohlene Trennung beginnt bei 1,8 kHz. Mit 30 W AES ist der HD1030 kein Treiber für tiefe Übergänge und flache Filter, sondern gehört mit einem steilen Hochpass oberhalb der Untergrenze betrieben. Sinnvoll ist er in Zweiwege-Tops mit einem 12"-Tiefmitteltöner, in Monitoren und in kleinen Beschallungsboxen, bei denen 106 dB Empfindlichkeit für genügend Reserve gegenüber dem Tieftöner sorgen.
Worauf du achten solltest
- 8 Ω Nennimpedanz, passt an jede gängige Endstufe und passive Weiche
- 30 W AES Belastbarkeit: Hochpass steil auslegen und nicht unter 1,8 kHz trennen
- 51 mm Einbautiefe, 1 kg Gewicht durch Ferritmagnet
- 1,35"-Schwingspule mit Titanmembran für sauberen Hochton bis 20 kHz
- 25 mm Schallaustritt für alle 1"-Hörner
Häufige Fragen
Welches Horn passt zum HD1030?
Jedes 1"-Horn mit passendem Bolzenkreis. Bei 42.audio findest du die 1"-Hörner von 18Sound mit unterschiedlichen Abstrahlwinkeln in der Kategorie Hörner & Waveguides. Wichtig ist, dass die untere Grenzfrequenz des Horns oberhalb deiner Trennfrequenz liegt.
Wie tief kann ich den HD1030 trennen?
Die Empfehlung liegt bei 1,8 kHz. Mit einem steilen Filter und moderatem Pegel funktioniert das gut, bei hoher Last solltest du eher höher gehen, denn 30 W AES sind nicht viel Reserve.
Worin unterscheidet sich der HD1030 vom großen Titan-Modell der Serie?
Beide haben eine Titanmembran und Ferritmagnet, das größere Schwestermodell verwendet aber eine breitere Schwingspule und verträgt mehr Leistung. Der HD1030 ist die kompaktere und leichtere Lösung für kleinere Boxen.
Bei 42.audio bekommst du den 18SOUND HD1030 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | HD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 30 |
| Empfindlichkeit (dB) | 106 |
| Frequenz von (Hz) | 1800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 1 |
| Schwingspule (Zoll) | 1.35 |
| Einbautiefe (mm) | 51 |
| Gewicht (kg) | 1 |
