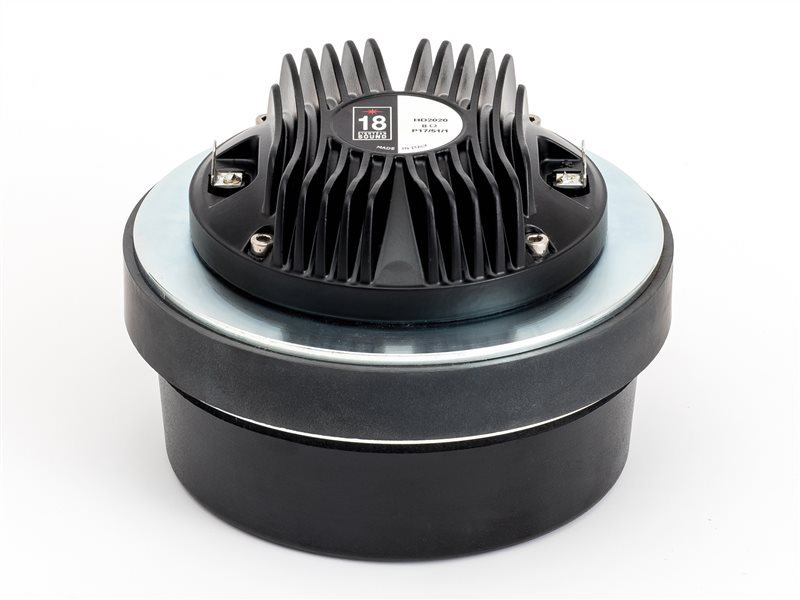

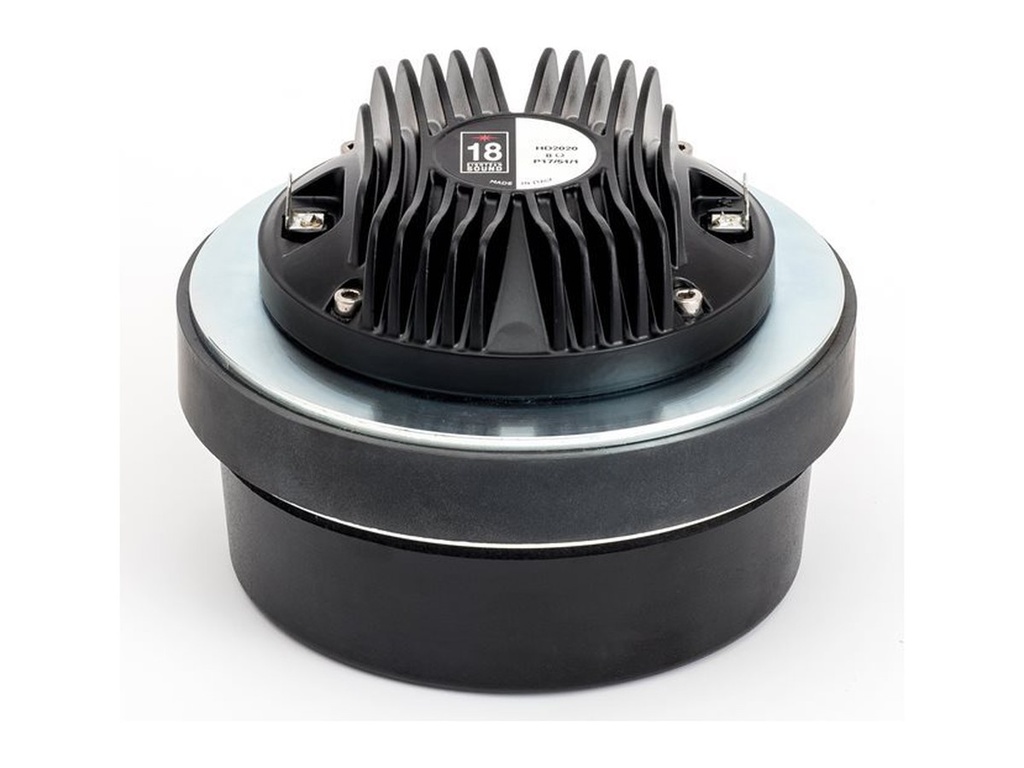

18SOUND HD2020
18SOUND (Eighteen Sound) HD2020 — 2" / 2 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit · Titan-Dome
2,4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0003
Dokumente
18SOUND HD2020 — Kompressionstreiber
70 W AES · 108 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Technische Daten
- Durchmesser: 2 "
- Schwingspule: 2.4 "
- Belastbarkeit: 70 W AES
- Empfindlichkeit: 108 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3 kg
- Einbautiefe: 100 mm
- Frequenzbereich: 1000 – 20000 Hz
- Membranmaterial: Titanium
- Schallaustritt: 51 mm (2.0 in)
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: HD · Artikel-Nr: 42A-CHS-KD-18S-0003
18Sound HD2020: 2"-Kompressionstreiber mit 2,4"-Titanmembran für 2"-Hörner
Nicht jedes Zweiwege-System braucht eine 3"-Membran, aber viele vorhandene Hörner haben nun einmal einen 2"-Hals. Für diesen Fall gibt es den 18Sound HD2020: ein Ferrittreiber der HD-Serie mit 2"-Hornanschluss, Titan-Dome und 2,4"-Schwingspule. Er liefert 108 dB Empfindlichkeit bei 8 Ω und verträgt 70 W AES.

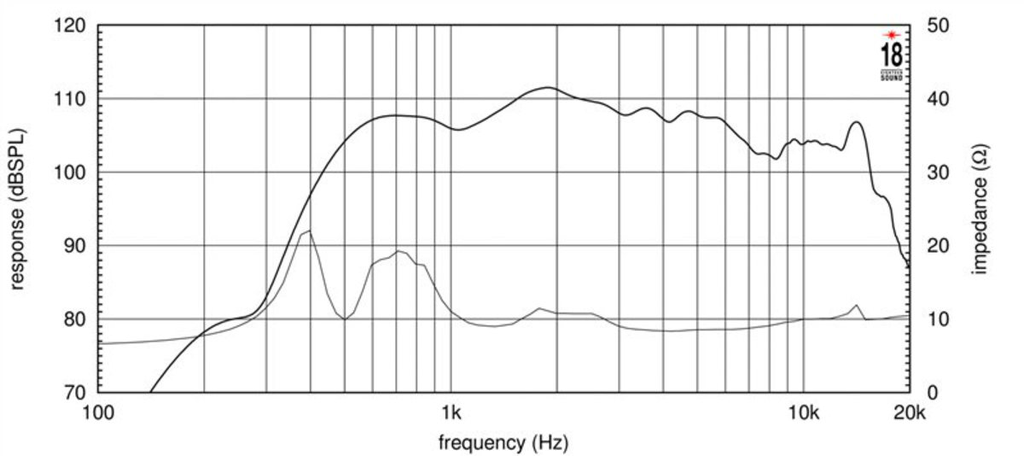

Der Übertragungsbereich reicht von 1 bis 20 kHz. Die 2,4"-Membran ist im Vergleich zu den 3"-Modellen leichter und erreicht dadurch die oberste Oktave mit weniger Aufwand, während sie im Mitteltonbereich noch genug Fläche für eine Trennung um 1,2 kHz bietet. Der 2"-Anschluss bedingt eine längere Halsführung im Treiber: Mit 100 mm Einbautiefe ist der HD2020 das längste Modell der Serie, das Gewicht liegt bei 3 kg.
Einsatz und Gehäuse
Als Untergrenze für die Trennung sind 1,2 kHz angegeben. Das ist der Bereich, in dem ein 12"-Tieftöner im Zweiwege-Top noch sauber abstrahlt, sodass der Übergang zum Horn ohne Bündelungssprung gelingt. Für Anwendungen mit hoher Dauerlast solltest du etwas höher trennen und die 70 W AES über einen Limiter absichern.

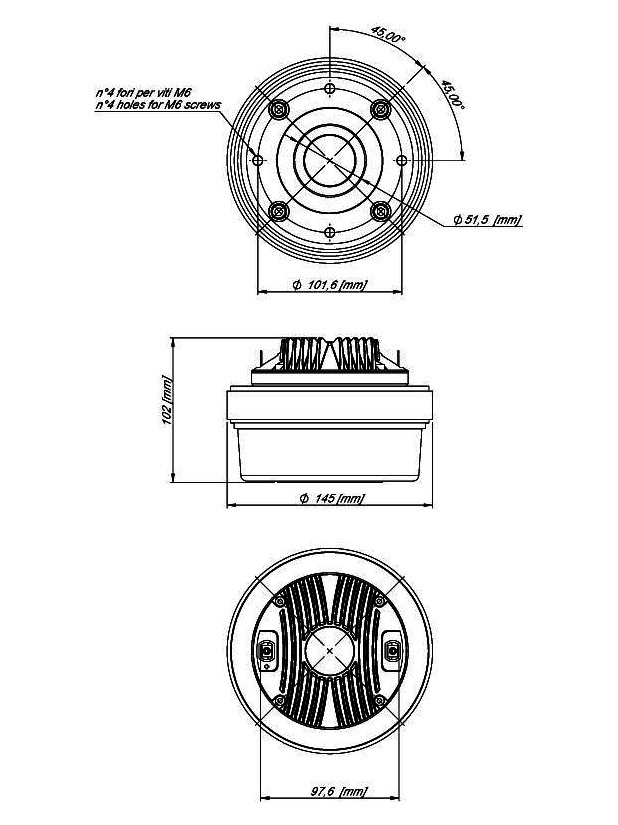

Der Schallaustritt hat 51 mm Durchmesser, passend für alle 2"-Hörner. Bei 42.audio findest du das passende 2"-Horn von 18Sound in der Kategorie Hörner & Waveguides. Beim Gehäuseentwurf musst du die 100 mm Einbautiefe plus Hornlänge berücksichtigen, das ergibt in Summe eine tiefe Box.
Worauf du achten solltest
- 2"-Hornanschluss mit 51 mm Schallaustritt für 2"-Hörner
- 2,4"-Titanmembran, Trennung ab 1,2 kHz empfohlen
- 70 W AES bei 108 dB und 8 Ω
- 100 mm Einbautiefe: das längste Modell der HD-Serie
- 3 kg Gewicht durch Ferritmagnet
Häufige Fragen
Warum ein 2"-Anschluss bei einer 2,4"-Membran?
Weil viele Hörner einen 2"-Hals haben. Der HD2020 erlaubt es, ein vorhandenes 2"-Horn mit einem leichteren Treiber zu betreiben, der oben rum sauberer läuft als die großen 3"-Modelle.
Bei welcher Frequenz trenne ich den HD2020?
Ab 1,2 kHz mit steilem Filter. Für Dauerbetrieb am Limit etwas höher, dann bleibt die Auslenkung der Membran klein und die 70 W AES werden nicht thermisch ausgereizt.
Was ist der Unterschied zum 3"-Modell mit 2"-Anschluss?
Das große Schwestermodell hat eine 3"-Membran, mehr Belastbarkeit und lässt sich tiefer trennen. Der HD2020 ist kompakter im Durchmesser und leichter, braucht aber mehr Einbautiefe.
Bei 42.audio bekommst du den 18SOUND HD2020 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | HD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 70 |
| Empfindlichkeit (dB) | 108 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 2 |
| Schwingspule (Zoll) | 2.4 |
| Einbautiefe (mm) | 100 |
| Gewicht (kg) | 3 |
