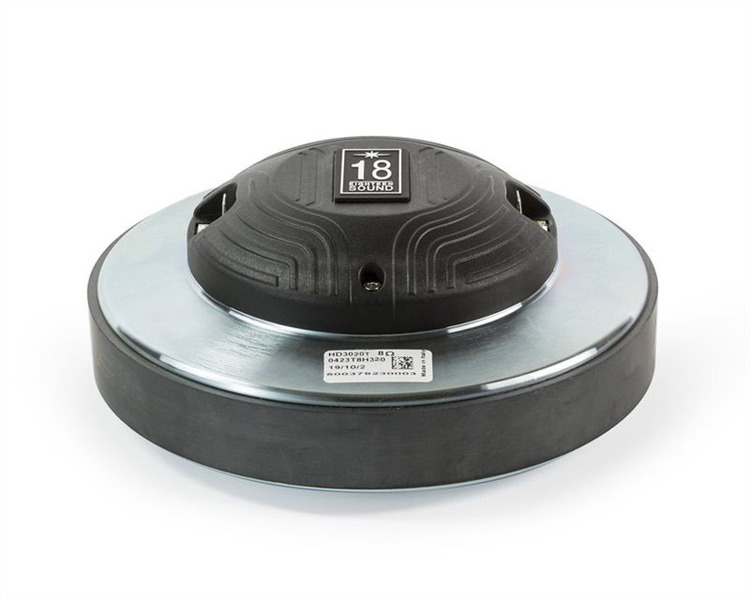

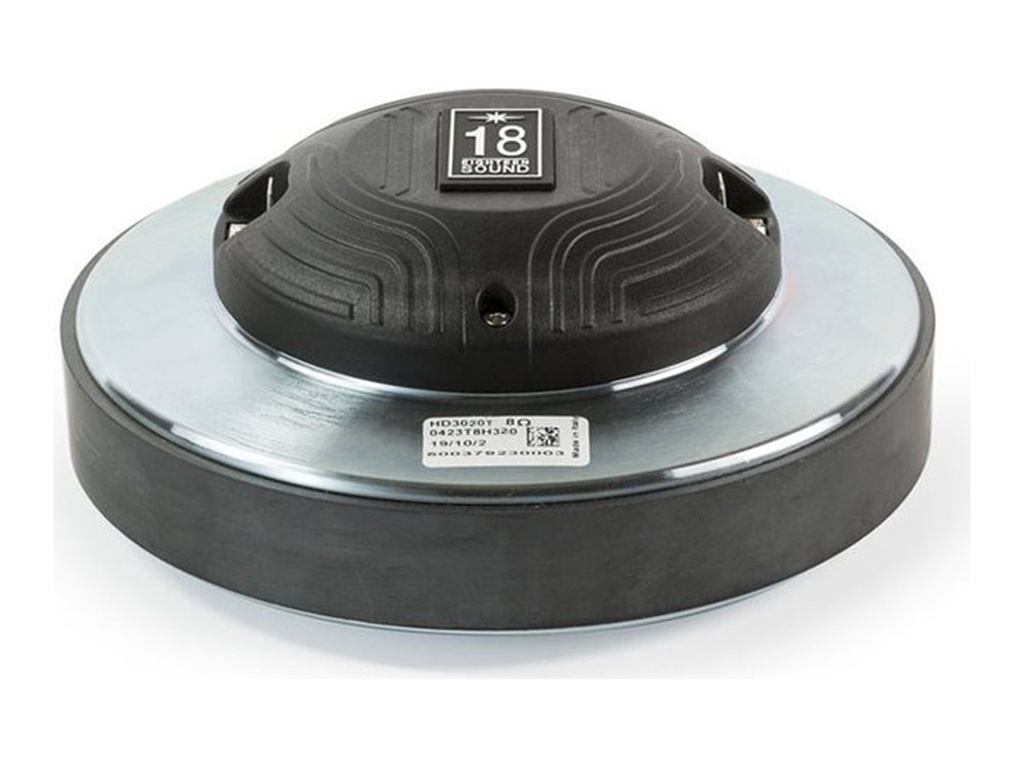

18SOUND HD3020T
18SOUND (Eighteen Sound) HD3020T — 2" / 2 Zoll Kompressionstreiber · Hochtöner / HF-Treiber · Ferrit · Titan-Dome
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-KD-18S-0001
Dokumente
18SOUND HD3020T — Kompressionstreiber
110 W AES · 110 dB Empfindlichkeit · Frequenzbereich 800 Hz – 20000 Hz
Technische Daten
- Durchmesser: 2 "
- Schwingspule: 3 "
- Belastbarkeit: 110 W AES
- Empfindlichkeit: 110 dB

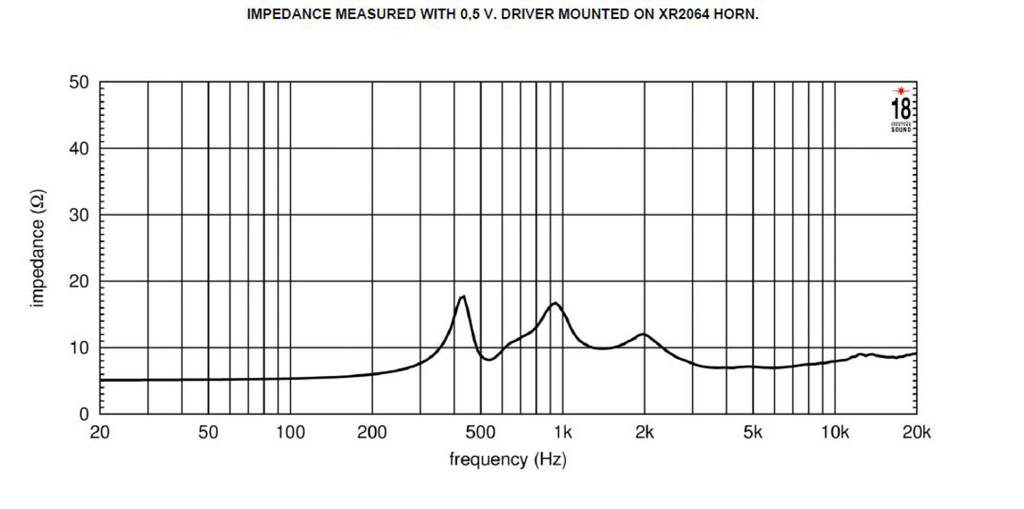

- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 4.9 kg

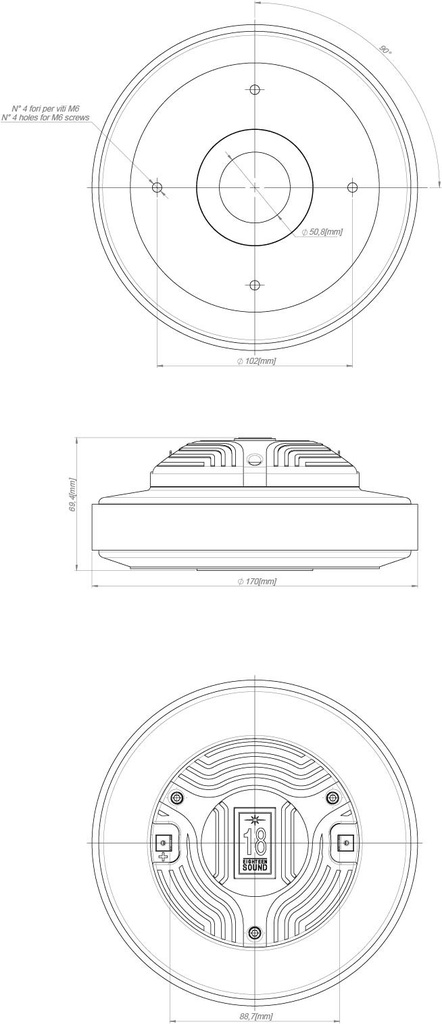

- Einbautiefe: 68 mm

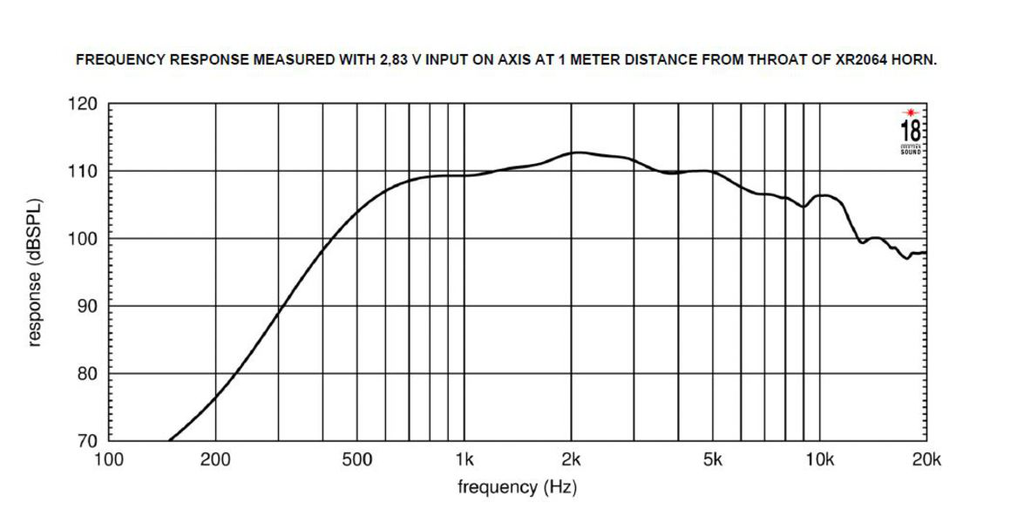

- Frequenzbereich: 800 – 20000 Hz
- Membranmaterial: Titanium - Pen
- Schallaustritt: 50 mm (2.0 in)
- Empf. Trennung: 1.0 kHz
Datenblatt (PDF) · Herstellerseite
Serie: HD · Artikel-Nr: 42A-CHS-KD-18S-0001
18Sound HD3020T: 2"-Kompressionstreiber mit 110 dB, 110 W AES und 3"-Titanmembran
Für 2"-Hörner in lauten Zweiwege-Systemen hat Eighteen Sound den HD3020T im Programm. Der Ferrittreiber der HD-Serie setzt auf eine 3"-Schwingspule mit Titanmembran und erreicht 110 dB Empfindlichkeit bei 110 W AES Belastbarkeit. Die Impedanz liegt bei 8 Ω, der Übertragungsbereich bei 800 Hz bis 20 kHz.
Gegenüber dem Schwestermodell, das ebenfalls eine 3"-Membran auf 2" bringt, ist der HD3020T auf Wirkungsgrad und Belastbarkeit statt auf tiefstmögliche Trennung ausgelegt. Das schlägt sich in einer kürzeren Bauform nieder: 68 mm Einbautiefe und 4,9 kg. Der 50 mm Schallaustritt entspricht dem 2"-Standard. Ein Ferritmagnet in dieser Klasse ist thermisch träge, was bei langen Sets mit hohem Pegel ein Vorteil ist, weil die Magnetkraft nicht mit der Temperatur nachlässt.
Einsatz und Gehäuse
Empfohlen ist eine Trennung ab 1,0 kHz mit steilem Filter. In einem Zweiwege-Top mit großem Tieftöner ist das der übliche Übergangsbereich, und die 3"-Membran hat dort noch reichlich Fläche in Reserve. Bei 110 dB Empfindlichkeit wirst du den Hochtonzweig im Normalfall deutlich absenken müssen, um ihn an den Tieftöner anzupassen, was zusätzliche Sicherheit für den Treiber bedeutet.
Als Horn kommt jedes 2"-Modell infrage. Bei 42.audio findest du das 2"-Horn von 18Sound in der Kategorie Hörner & Waveguides. Für Installationen und Verleihboxen, die regelmäßig am oberen Ende ihrer Leistung betrieben werden, ist der HD3020T mit 110 W AES ein sinnvoller Kandidat.
Worauf du achten solltest
- 110 dB Empfindlichkeit und 110 W AES bei 8 Ω
- 3"-Titanmembran auf 2"-Anschluss mit 50 mm Schallaustritt
- Trennung ab 1,0 kHz mit steilem Hochpass
- 68 mm Einbautiefe, kürzer als das tiefer trennbare Schwestermodell
- 4,9 kg Gewicht durch Ferritmagnet
Häufige Fragen
HD3020T oder das tiefer trennbare Schwestermodell für mein 2"-Horn?
Das Schwestermodell lässt sich tiefer trennen, der HD3020T bietet mehr Wirkungsgrad und Belastbarkeit bei kürzerer Bauform. Bei Trennung um 1 kHz und hohem Pegel ist der HD3020T die bessere Wahl.
Welchen Verstärker brauche ich?
Wenig Leistung, viel Kontrolle. 110 dB und 8 Ω bedeuten, dass eine kleine Endstufe mit Limiter auf 110 W AES ausreicht. Die Gefahr liegt im Clipping, nicht in zu wenig Leistung.
Kann ich den HD3020T in einem Dreiwege-System einsetzen?
Ja, als Hochtöner oberhalb eines Mitteltonhorns oder direkt ab 1,0 kHz über einem großen Tieftöner. Die 3"-Membran verträgt beides, entscheidend ist ein sauberer Hochpass.
Bei 42.audio bekommst du den 18SOUND HD3020T mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Compression Driver |
| Serie | HD |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 110 |
| Empfindlichkeit (dB) | 110 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 2 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 68 |
| Gewicht (kg) | 4.9 |
